W793
BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO CON BLOQUEO
Émbolos de indexación roscados de paso grueso - con botón
Materiales:
(1) Perno émbolo de indexación de acero inoxidable (AISI 303).
(3) Muelle de acero inoxidable (AISI 302).
(4) Botón de lóbulos de poliamida reforzada. No desmontable. Resistente a aceites y grasas.
W793:
(2) Cuerpo émbolo de indexación roscado con bloqueo, de acero automático.
W793 CIN:
(2) Cuerpo émbolo de indexación roscado con bloqueo, de acero inoxidable (AISI 303).
Superficie:
(4) Satinada.
(1-2-3) Lisa.
Color:
(4) Negro (RAL 9011).
W793:
(2) Galvanizado.
W793 CIN:
(1-2) Natural.
ATENCIÓN:
> Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.
Requerimientos especiales:
Ninguna.
Versión W793 - de acero galvanizado

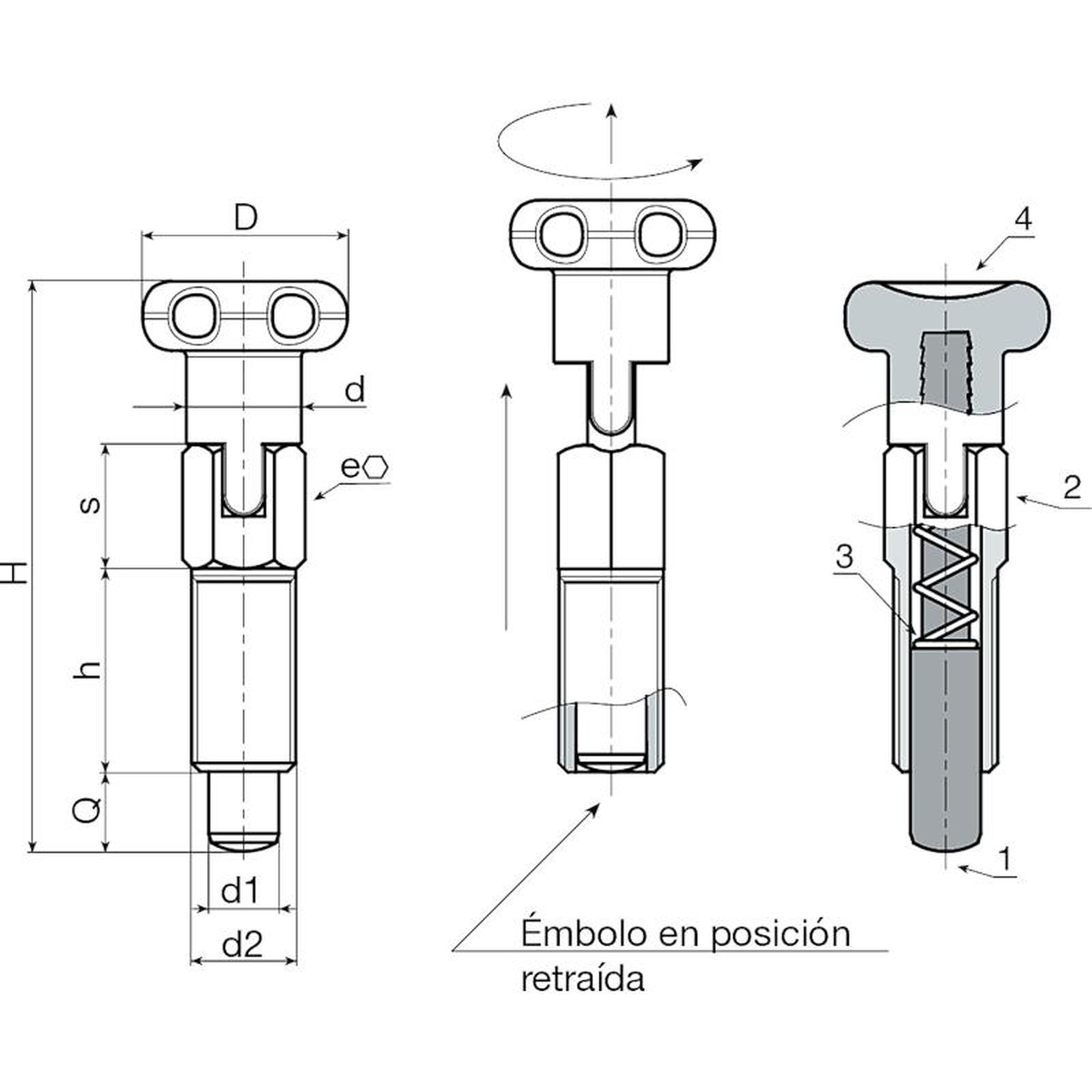

| Código | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W793.0001 | W793.J0401 | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 4 | 4 | 5 |
| W793.0003 | W793.J0501 | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 5 | 5 | 11 |
| W793.0005 | W793.J0601 | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 6 | 6 | 24 |
| W793.0007 | W793.J0801 | 21 | 12,5 | 64 | 20,5 | 12 | 14 | M12 | 8 | 8 | 39 |
Versión W793 CIN - de acero inoxidable (AISI 303)
| Código | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W793.0002 | W793.J0401CIN | 14 | 7 | 36 | 12 | 6 | 8 | M6 | 4 | 4 | 5 |
| W793.0004 | W793.J0501CIN | 18 | 9 | 46 | 16 | 8 | 10 | M8 | 5 | 5 | 11 |
| W793.0006 | W793.J0601CIN | 22 | 11 | 55 | 20 | 10 | 11 | M10 | 6 | 6 | 24 |
| W793.0008 | W793.J0801CIN | 21 | 12,5 | 64 | 20,5 | 12 | 14 | M12 | 8 | 8 | 39 |
