W770
ÉMBOLO DE INDEXACIÓN HEXAGONAL CON PERNO LISO DE ACERO GALVANIZADO
Émbolos de indexación roscados de paso grueso - sin botón

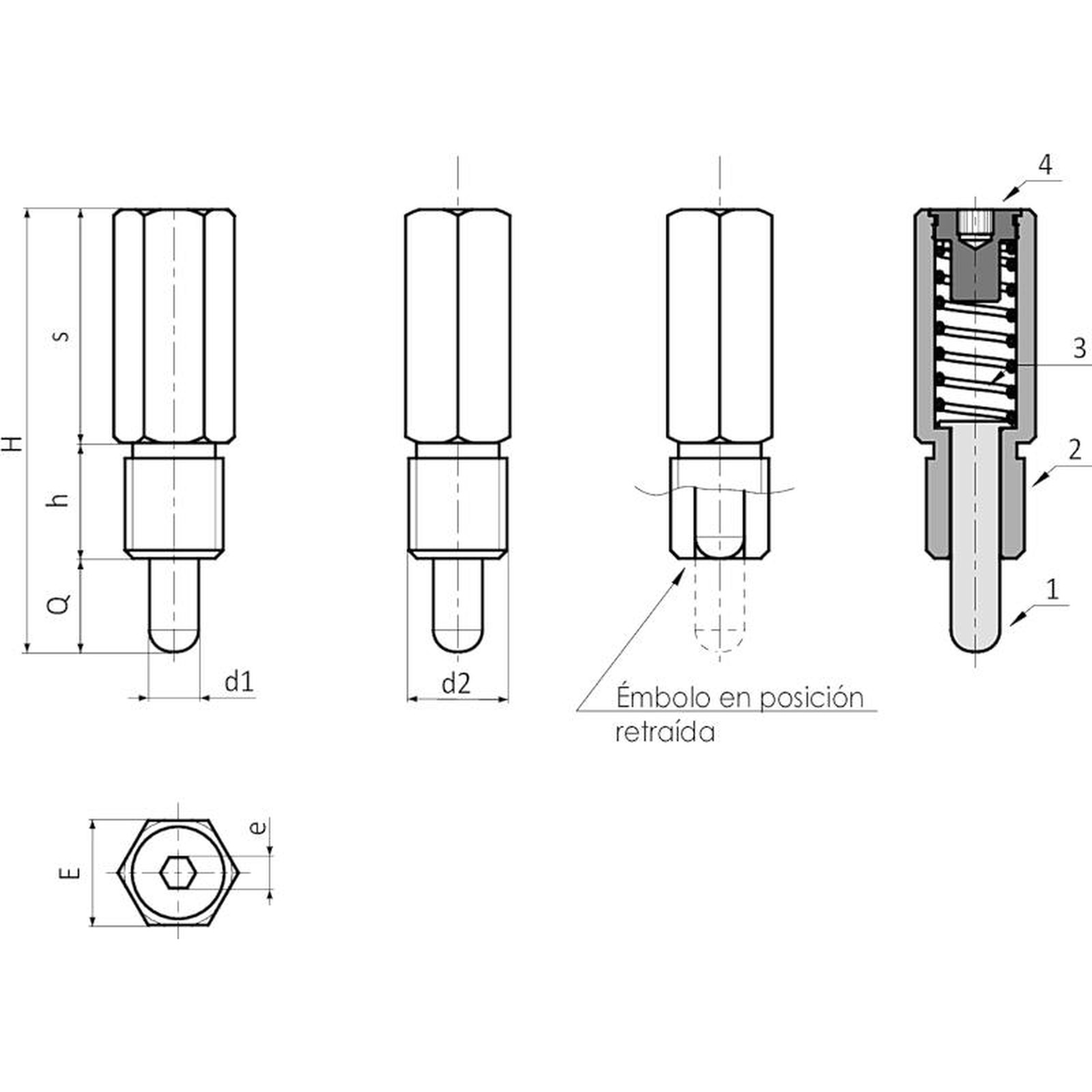

Materiales:
(2) Cuerpo émbolo de indexación de acero automático.
(4) Tapón de cierre torneado de acero con alojamiento para llave hexagonal, de fijación.
(1) Puntal torneado de acero automático.
Superficie:
Lisa.
Color:
Galvanizado azul estándar.
Muelle:
(3) Muelle de acero inoxidable (AISI 302).
Requerimientos especiales:
Ninguna.
ATENCIÓN:
> Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.
| Código | Art. | E | H | h | s | e | d2 | d1 -0,04 -0,08 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| W77017.0001 | W77017.Q08X15 | 17 | 72 | 19 | 38 | 5 | M16 | 08 | 15 | 72 |
