BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO INOXIDABLE INTEGRAL CON BLOQUEO - CON TUERCA

22

W738CIN


Spintori filettati passo grosso - Inox integrale

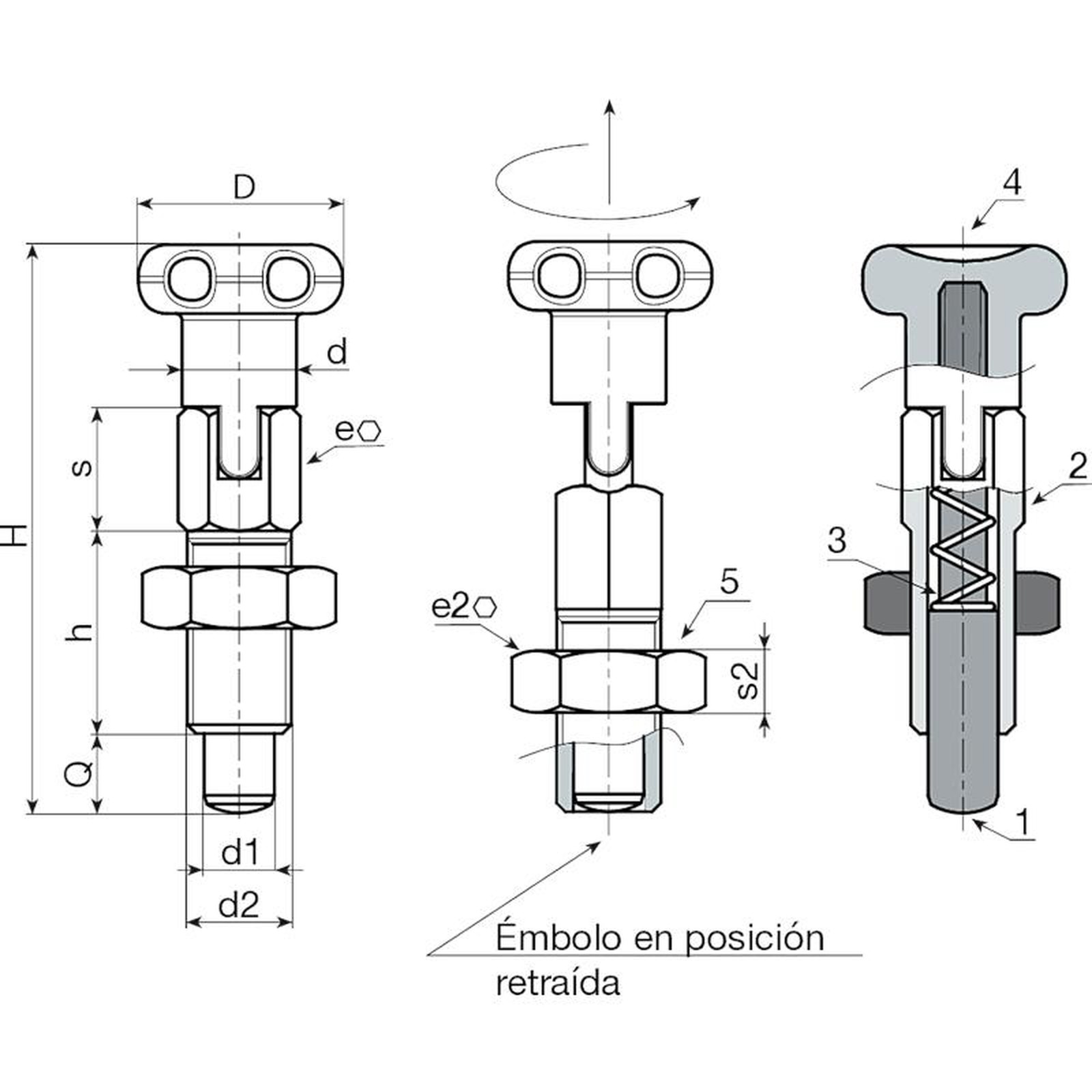

    Materiales:

    (1) Perno émbolo de indexación de acero inoxidable (AISI 303).

    (2) Cuerpo émbolo de indexación roscado con bloqueo, de acero inoxidable (AISI 303).

    (3) Muelle de acero inoxidable (AISI 301).

    (4) Botón de lóbulos torneado de acero inoxidable (AISI 303).

    (5) Tuerca de bloqueo roscada de acero inoxidable (AISI 304) (UNI 5589).

    Superficie:

    Satinada.

    Color:

    Naturale.

    ATENCIÓN:

    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.

    > Tuerca suministrada montada.

    Requerimientos especiales:

    Bajo pedido, el émbolo de indexación se puede suministrar completamente desmontado.

    Bajo pedido, la tuerca se puede suministrar desmontada.

    Ficha de datos

    Versión W738 CIN - con tuerca

    Código Art. D d H h e s d2 e2 s2 d1 -0,02 -0,04 Q Peso (g)
    W738.0001 W738.I05CIN 18 9 46 16 8 10 M08 13 5 5 5 26
    W738.0002 W738.I06CIN 22 11 55 20 10 11 M10 17 6 6 6 71
    W738.0003 W738.I08CIN 24 13 66 24 12 14 M12 19 7 8 8 110
