BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO INOXIDABLE INTEGRAL
Émbolos de indexación roscados de paso grueso - inoxidable integral
Materiales:
(1) Perno émbolo de indexación de acero inoxidable (AISI 303).
(2) Cuerpo émbolo de indexación roscado de acero inoxidable (AISI 303).
(3) Muelle de acero inoxidable (AISI 301).
(4) Botón de lóbulos torneado de acero inoxidable (AISI 303).
Superficie:
Satinada.
Color:
Natural.
ATENCIÓN:
> Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.
Requerimientos especiales:
Bajo pedido, el émbolo de indexación se puede suministrar completamente desmontado.
Versión W735CIN - sin tuerca

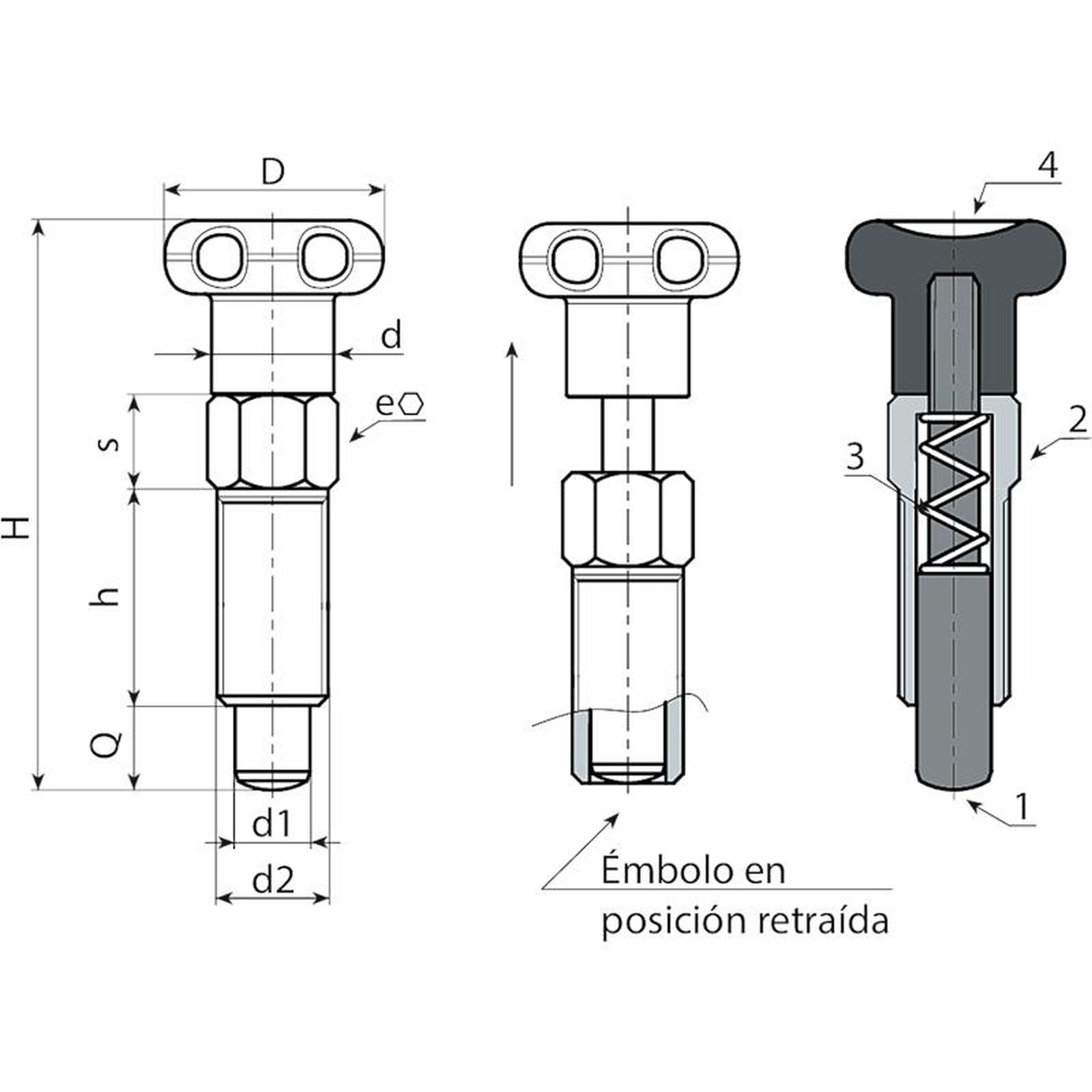

| Código | Art. | D | d | H | h | e | s | d2 | d1 -0,02 -0,04 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W735.0001 | W735.I05CIN | 18 | 9 | 42 | 16 | 8 | 6 | M8 | 5 | 5 | 21 |
| W735.0002 | W735.I06CIN | 22 | 11 | 52 | 20 | 10 | 7,5 | M10 | 6 | 6 | 23 |
| W735.0003 | W735.I08CIN | 24 | 13 | 61 | 24 | 12 | 9 | M12 | 8 | 8 | 69 |
