BOTÓN CON ÉMBOLO DE INDEXACIÓN ROSCADO DE ACERO INOXIDABLE INTEGRAL CON BLOQUEO - CON TUERCA

22

W723CIN


Spintori filettati passo fine - Inox integrale

    Materiales:

    (1) Perno émbolo de indexación de acero inoxidable (AISI 303).

    (2) Anillo roscado hexagonal roscado de acero inoxidable (AISI 303).

    (3) Muelle de acero inoxidable (AISI 301).

    (4) Botón de lóbulos torneado de acero inoxidable (AISI 303).

    (5) Tornillo de fijación de acero inoxidable (AISI 304).

    Superficie:

    Satinada.

    Color:

    Naturale.

    ATENCIÓN:

    > Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H7.

    > Tuerca suministrada montada.

    Requerimientos especiales:

    Bajo pedido, y por determinadas cantidades, el émbolo de indexación se puede suministrar completamente desmontado.

    Bajo pedido, la tuerca se puede suministrar desmontada.

    Ficha de datos

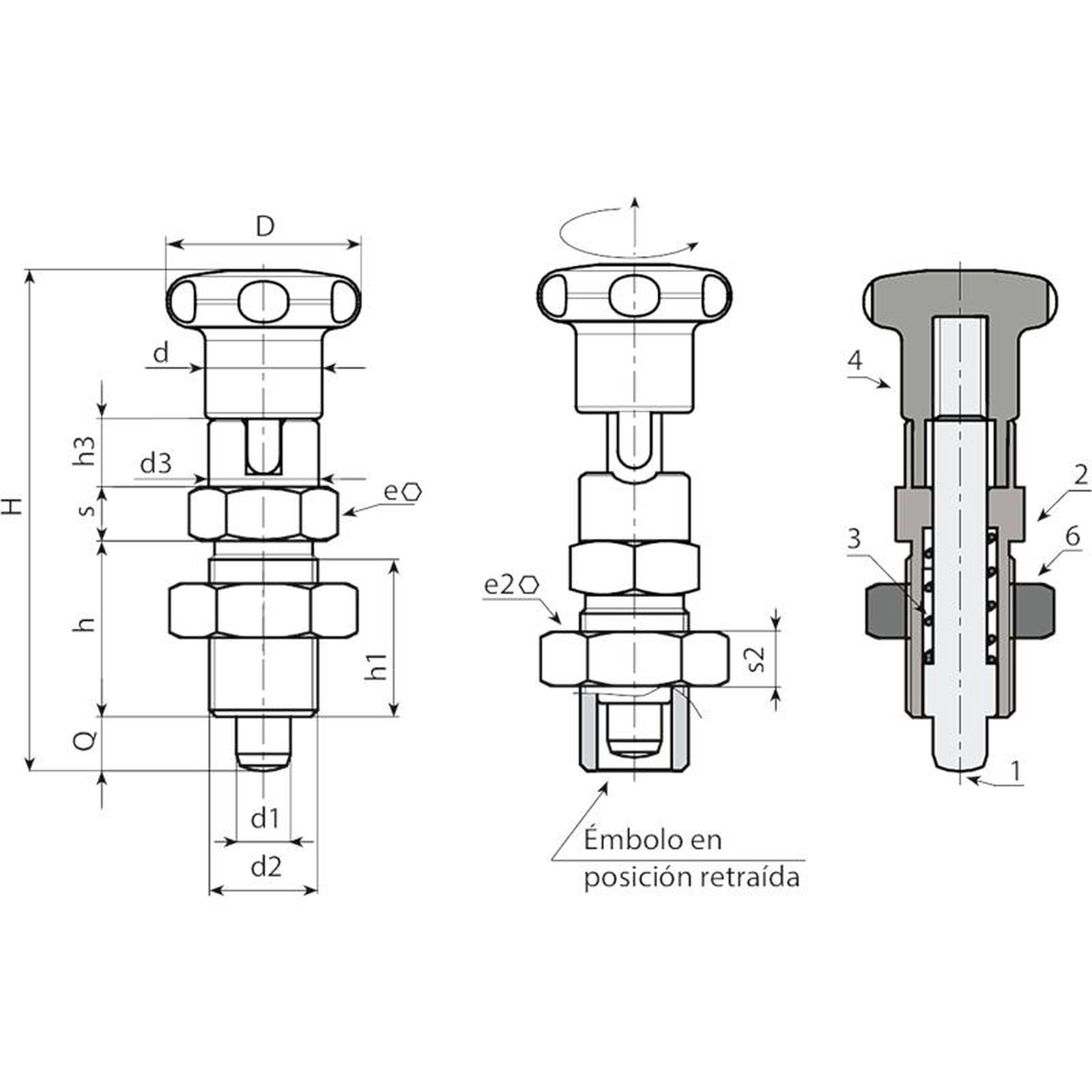

    Versión W723 CIN - con tuerca

    Código Art. D H h h1 h3 d3 d2 d e s e2 s2 d1 -0,02 -0,04 Q Peso (g)
    W723.0001 W723.I0501CIN 22 52 17 15 6.5 12 M10x1 12 12 5 17 6 5 5 -
    W723.0002 W723.I0601CIN 27 61 20 18 7.5 14 M12x1,5 14 14 6 19 7 6 6 -
    W723.0004 W723.I0801CIN 32 77 26 23 9.5 19 M16x1,5 19 19 8 24 8 8 8 -
    W723.0005 W723.I1001CIN 33 90 33 30 11.5 19 M20x1,5 20 22 10 30 9 10 10 240
