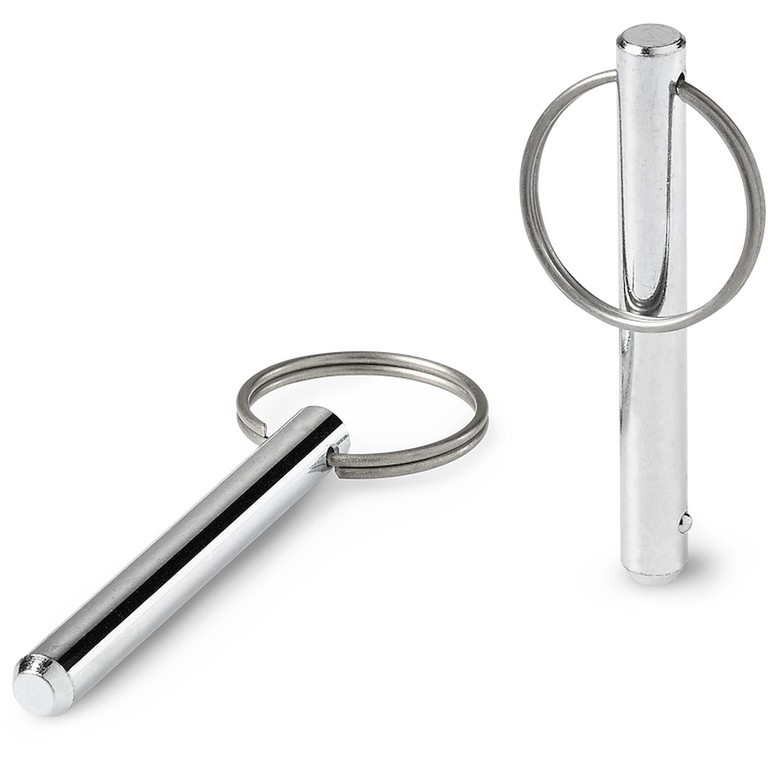

PERNO DE FIJACIÓN RÁPIDA CON ANILLO DE ACERO
22
W630
Posizionatori con sfera e molla

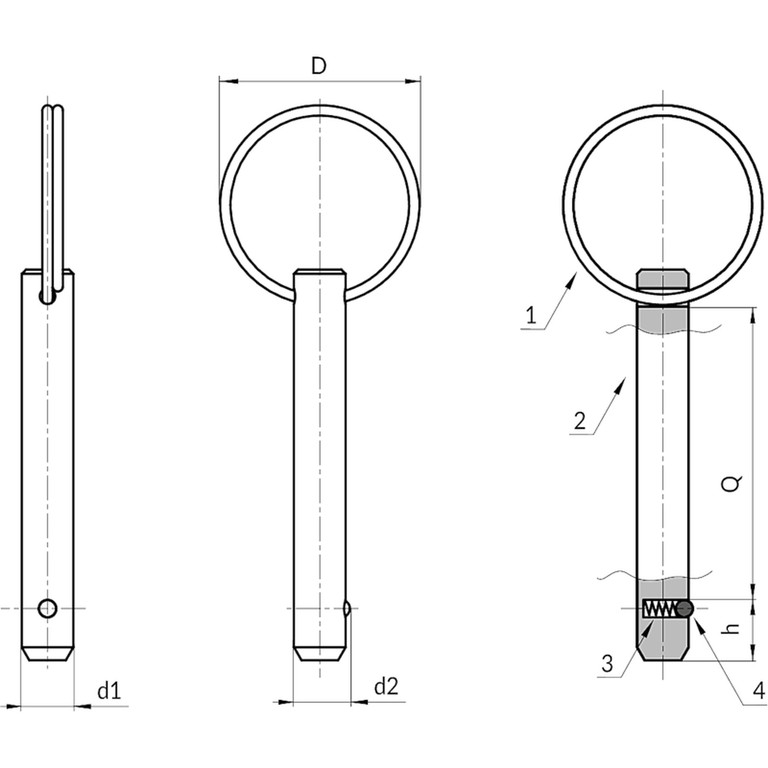

Materiales:
(1) Anillo elástico de acero inoxidable (AISI 302).
(2) Perno torneado de acero automático.
(3) Muelle de acero inoxidable (AISI 301).
(4) Bolas de acero inoxidable templado (AISI 440C).
Superficie:
(1-4) Natural.
(2) Galvanizado azul estándar.
Notas:
El perno de fijación rápida permite conectar en forma simple y rápida los componentes o unidades a elaborar.
ATENCIÓN:
> Se recomienda realizar el orificio de alojamiento de la barra del émbolo de indexación con tolerancia H11.
Requerimientos especiales:
Ninguna.
| Código | Art. | D | d2 | h | d1 H9 | Q (+0.6) | Peso (g) | Esfuerzo de corte de doble corte máx. kN |
|---|---|---|---|---|---|---|---|---|
| W630023.0001 | W630023.VZD06X15 | 23 | 6.5 | 7 | 6 | 15 | 7 | 22 |
| W630023.0002 | W630023.VZD06X20 | 23 | 6.5 | 7 | 6 | 20 | 8 | 22 |
| W630023.0003 | W630023.VZD06X30 | 23 | 6.5 | 7 | 6 | 30 | 10 | 22 |
| W630023.0004 | W630023.VZD06X40 | 23 | 6.5 | 7 | 6 | 40 | 12 | 22 |
| W630028.0001 | W630028.VZD08X30 | 28 | 8.8 | 8 | 8 | 30 | 19 | 38 |
| W630028.0002 | W630028.VZD08X40 | 28 | 8.8 | 8 | 8 | 40 | 23 | 38 |
| W630028.0003 | W630028.VZD08X50 | 28 | 8.8 | 8 | 8 | 50 | 27 | 38 |
