ÉMBOLO DE BOLA LISO DE ACERO INOXIDABLE
21
W850
Pressore a molla liscio con sfera
Materiales:
Cuerpo émbolo de bola de acero inoxidable (AISI 303).
Color:
Cuerpo:
Natural.
Bola:
W850CIN:
Natural.
W850POM:
Blanco.
Bola:
W850CIN:
Bola de acero inoxidable templada (AISI 420).
W850POM:
Bola de plástico moldeado blanco (POM).
Tipo de empuje del muelle:
Normale.
Muelle:
Muelle de acero inoxidable (AISI 301).
Requerimientos especiales:
Ninguna.

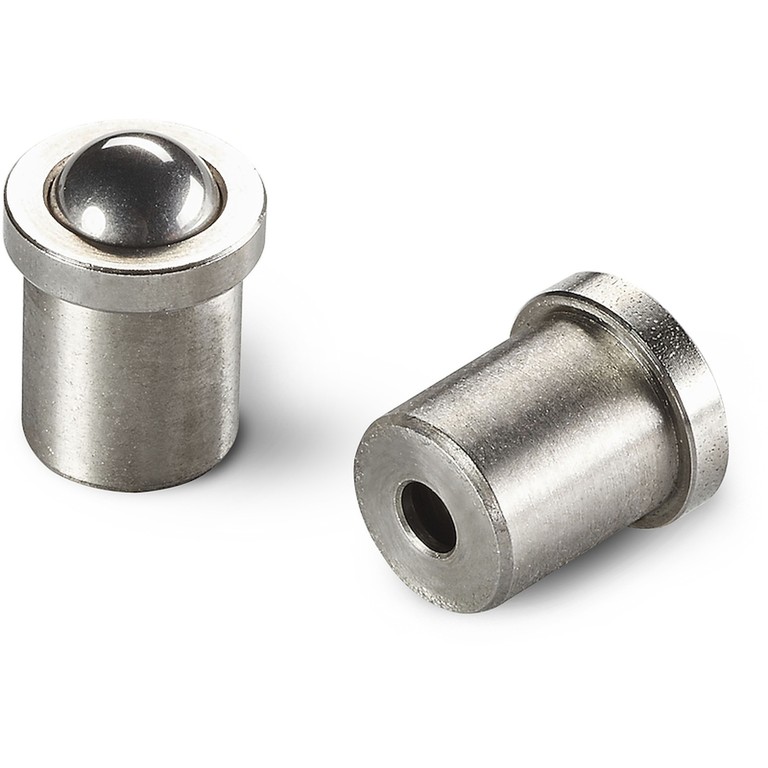

Versión W850CIN: con bola de acero inoxidable (AISI 420)

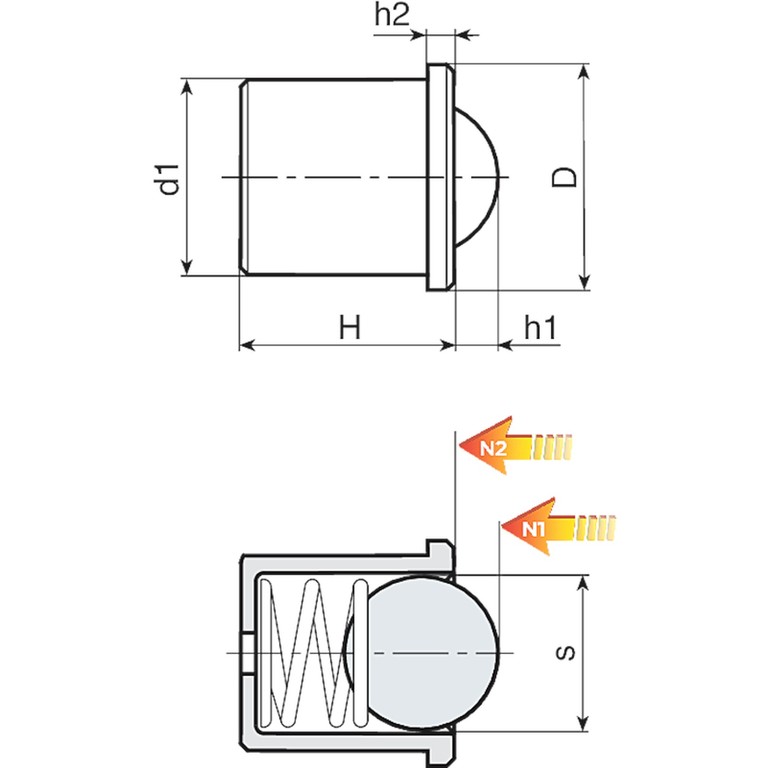

| Código | art. | s | H | h1 | h2 | D | N1 (N) | N2 (N) | d1 (+0.08 +0) | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| W850.0001 | W850.IND03CIN | 2.5 | 4 | 0.65 | 0.8 | 3.5 | 1.7 | 3.5 | 3 | 0.2 |
| W850.0003 | W850.IND04CIN | 3 | 5 | 0.8 | 1 | 4,6 | 3 | 7 | 4 | 0,3 |
| W850.0005 | W850.IND05CIN | 4 | 6 | 1 | 1 | 5.6 | 4 | 7 | 5 | 0.6 |
| W850.0007 | W850.IND06CIN | 5 | 7 | 1.5 | 1 | 6.5 | 6 | 12 | 6 | 1 |
| W850.0009 | W850.IND08CIN | 6.5 | 9 | 1.8 | 1 | 8.5 | 6 | 12 | 8 | 2 |
| W850.0011 | W850.IND10CIN | 8 | 13.5 | 2.7 | 2.5 | 12 | 10 | 20 | 10 | 6 |
| W850.0013 | W850.IND12CIN | 10 | 16 | 3.5 | 2.5 | 14 | 15 | 25 | 12 | 10 |

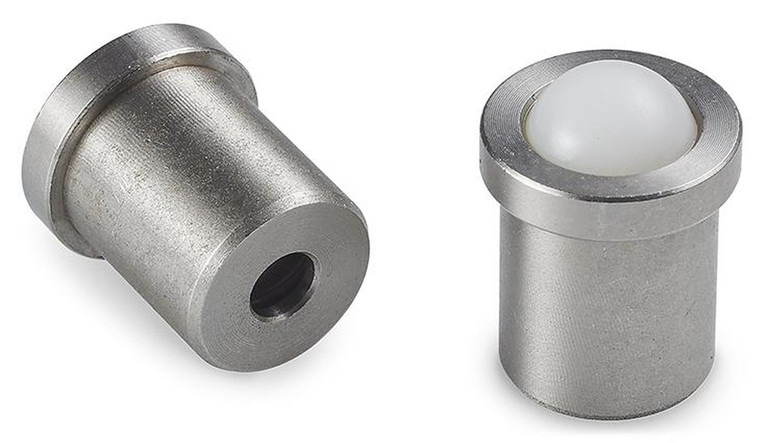

Versión W850POM: con bola de plástico (Delrin)
| Código | art. | s | H | h1 | h2 | D | N1 (N) | N2 (N) | d1 (+0.08 +0) | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| W850.0022 | W850.IND04POM | 3 | 5 | 0.8 | 1 | 4,6 | 3 | 7 | 4 | 0,3 |
| W850.0023 | W850.IND05POM | 4 | 6 | 1 | 1 | 5.6 | 4 | 7 | 5 | 0.6 |
| W850.0024 | W850.IND06POM | 5 | 7 | 1.5 | 1 | 6.5 | 6 | 12 | 6 | 1 |
| W850.0025 | W850.IND08POM | 6.5 | 9 | 1.8 | 1 | 8.5 | 6 | 12 | 8 | 2 |
| W850.0026 | W850.IND10POM | 8 | 13.5 | 2.7 | 2.5 | 12 | 10 | 20 | 10 | 6 |
| W850.0027 | W850.IND12POM | 10 | 16 | 3.5 | 2.5 | 14 | 15 | 25 | 12 | 10 |
