ÉMBOLO DE BOLA DE MUELLE ROSCADO DE ACERO CON TORNILLO SIN CABEZA Y PUNTA DE PLÁSTICO
21
W842
Pressore a molla filettato con puntale
Materiales:
W842:
Cuerpo émbolo de bola de acero con clase de resistencia 5.8.
W842CIN:
Cuerpo émbolo de bola de acero inoxidable (AISI 303).
Superficie:
Lisa.
Color:
W842:
Pavonado.
W842CIN:
Natural.

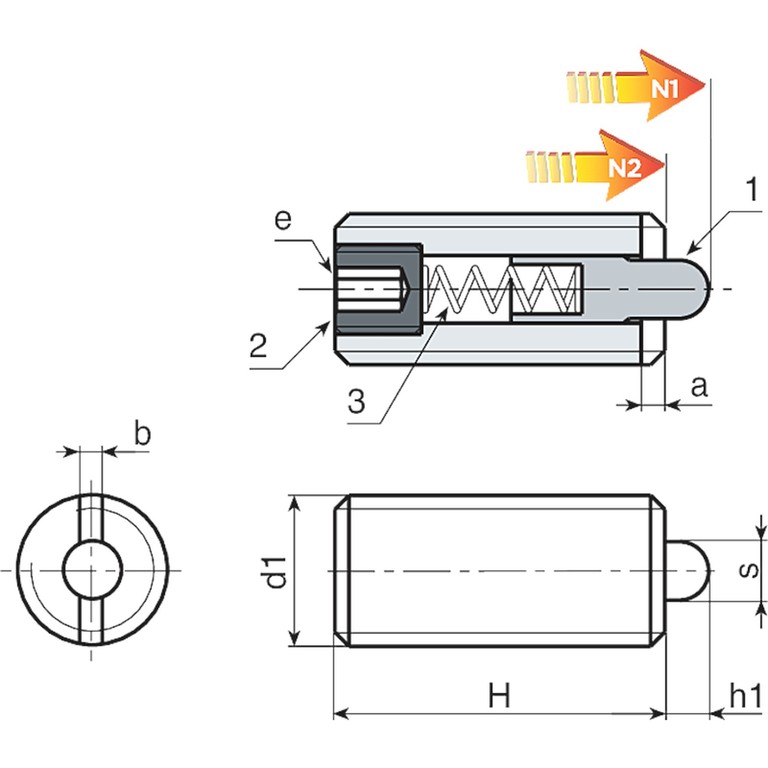

Punta:
(1) Puntale stampato in plastica bianca, (POM - Delrin).
Muelle:
W842:
(3) Muelle de acero armónico.
W842CIN:
(3) Muelle de acero inoxidable (AISI 301).
Tornillo sin cabeza:
W842:
(2) Tornillo sin cabeza de fijación de acero pavonado con ranura hexagonal (atención: el tornillo sin cabeza está pegado).
W842CIN:
(2) Tornillo sin cabeza de fijación de acero inoxidable (AISI 303) con ranura hexagonal (atención: el tornillo sin cabeza está pegado).
Tipo de empuje del muelle:
Normale.
Requerimientos especiales:
Ninguna.

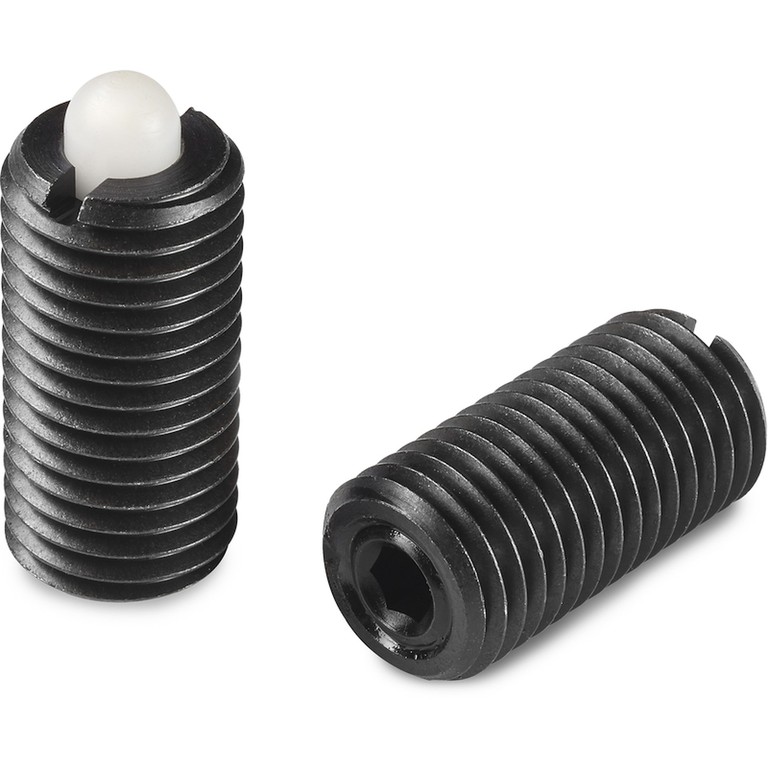

Versión W842: de acero pavonado
| Código | art. | s | H | h1 | e | a | b | N1 (N) | N2 (N) | d1 6H | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W842.0008 | W842.VBM04 | 1.5 | 15 | 1.5 | 1.3 | 0.6 | 0.6 | 5 | 16 | M4 | 0.8 |
| W842.0009 | W842.VBM05 | 2.4 | 18 | 2.3 | 1.5 | 0.8 | 0.8 | 6 | 20 | M5 | 1.3 |
| W842.0010 | W842.VBM06 | 2.7 | 20 | 2.5 | 2 | 1 | 1 | 7 | 20 | M6 | 2.5 |
| W842.0011 | W842.VBM08 | 3.5 | 22 | 3 | 2.5 | 1.4 | 1.2 | 9 | 35 | M8 | 6 |
| W842.0012 | W842.VBM10 | 4 | 22 | 3 | 3 | 1.4 | 1.6 | 9 | 35 | M10 | 9 |
| W842.0013 | W842.VBM12 | 6 | 28 | 4 | 4 | 2 | 2 | 10 | 55 | M12 | 16 |
| W842.0014 | W842.VBM16 | 7.5 | 32 | 5 | 5 | 2.5 | 2.5 | 45 | 100 | M16 | 35 |

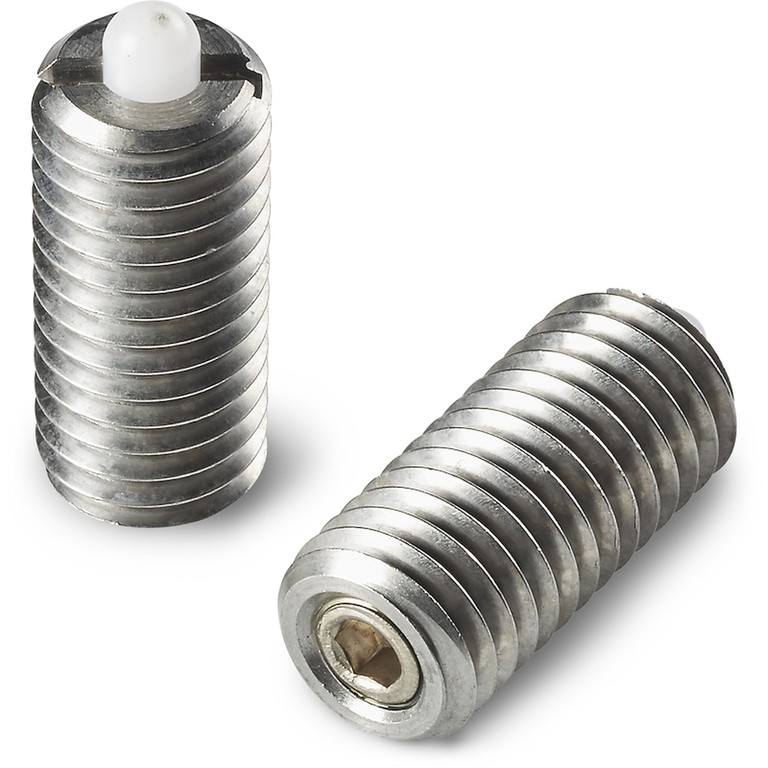

Versión W842CIN - de acero inoxidable (AISI 303)
| Código | art. | s | H | h1 | e | a | b | N1 (N) | N2 (N) | d1 6H | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W842.0001 | W842.INM04CIN | 1.5 | 15 | 1.5 | 1.3 | 0.6 | 0.6 | 5 | 16 | M4 | 0.8 |
| W842.0002 | W842.INM05CIN | 2.4 | 18 | 2.3 | 1.5 | 0.8 | 0.8 | 6 | 20 | M5 | 1.3 |
| W842.0003 | W842.INM06CIN | 2.7 | 20 | 2.5 | 2 | 1 | 1 | 7 | 20 | M6 | 2.5 |
| W842.0004 | W842.INM08CIN | 3.5 | 22 | 3 | 2.5 | 1.4 | 1.2 | 9 | 35 | M8 | 6 |
| W842.0005 | W842.INM10CIN | 4 | 22 | 3 | 3 | 1.4 | 1.6 | 9 | 35 | M10 | 9 |
| W842.0006 | W842.INM12CIN | 6 | 28 | 4 | 4 | 2 | 2 | 10 | 55 | M12 | 16 |
| W842.0007 | W842.INM16CIN | 7.5 | 32 | 5 | 5 | 2.5 | 2.5 | 45 | 100 | M16 | 35 |
