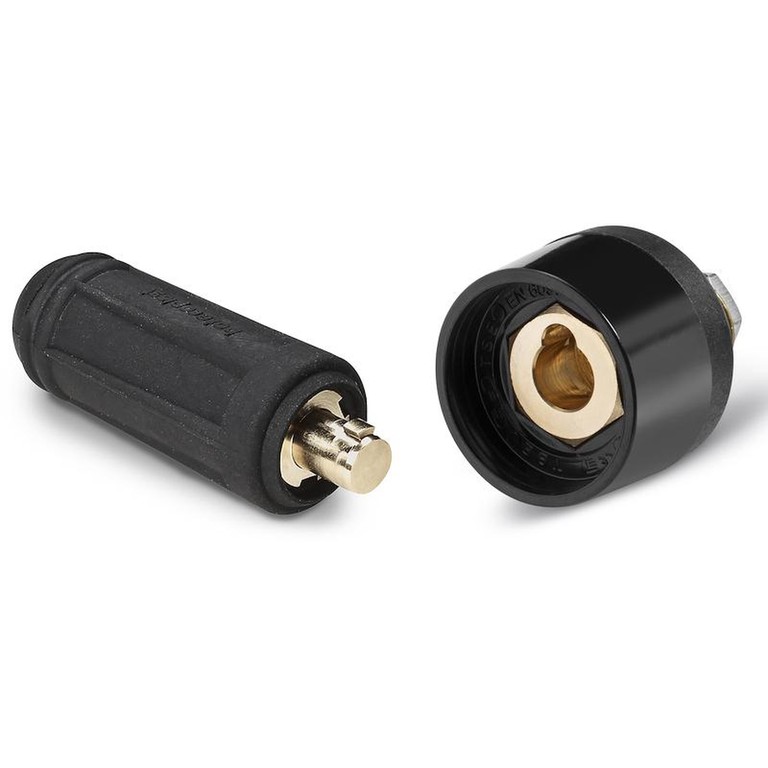

CONEXIÓN HEMBRA PARA PANEL SOLDADORA
19
S111
Attacchi rapidi DINS
Materiales:
Resina fenólica.
Resistente a aceites y grasas.
Resistente a altas temperaturas.
Superficie:
Brillante.
Color:
Negro (RAL 9011).

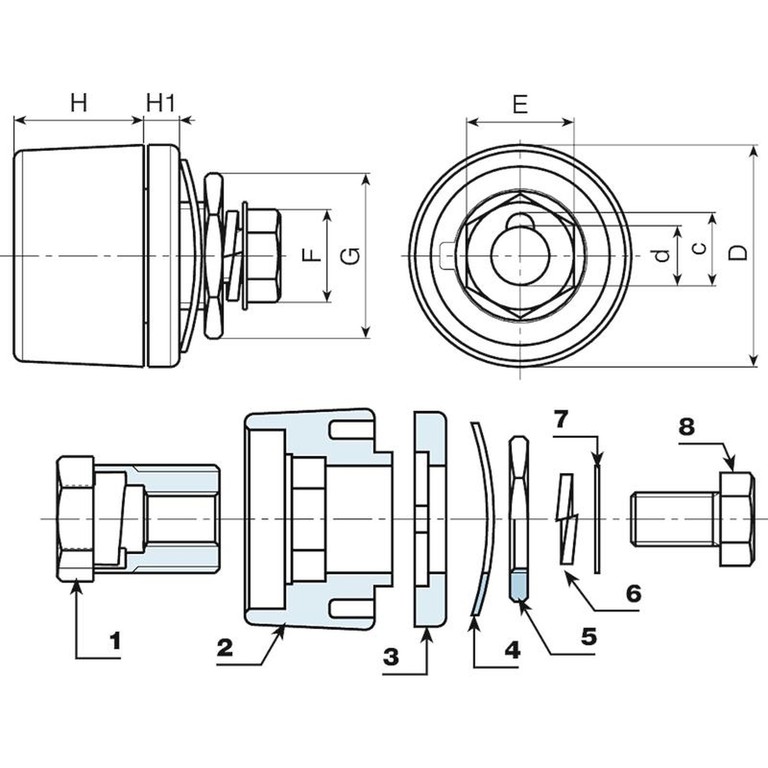

Insertos:
(1) Inserto de latón con conexión hembra EN 60794:12.
(4) F25-00:
Arandela dentada de acero pavonado DIN 6798.
(4) F35-00:
Arandela ondulada de acero pavonado DIN 137.
(4) F70-95:
Arandela ondulada de acero pavonado DIN 137.
(5) Anillo roscado hexagonal roscado de acero pasivado amarillo.
(6) Arandela abierta de acero pavonado UNI 1751.
(7) Arandela de acero pasivado amarillo.
(8) Tornillo de cabeza hexagonal pasivado amarillo DIN933/UNI 5739.
Requerimientos especiales:
Ninguna.
| Código | art. | D | H | H1 | d | c | E | F | G | Peso (g) | Amp. Max |
|---|---|---|---|---|---|---|---|---|---|---|---|
| S111.0001 | S111.F2500 | 33 | 14 | 4 | 9 | 11 | 14 | 13 | 22 | 50 | 200 |
| S111.0008 | S111.F3550 | 50.5 | 29 | 7 | 13 | 16 | 21 | 17 | 27 | 153 | 400 |
| S111.0010 | S111.F7095 | 50.5 | 29 | 7 | 13 | 16 | 24 | 19 | 32 | 202 | 500 |
