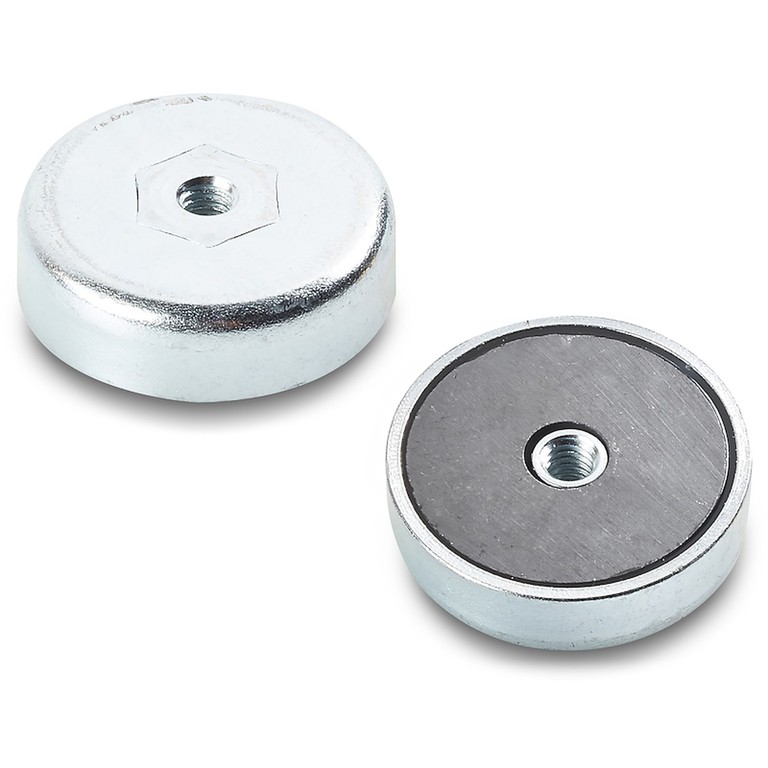

IMÁN DE FERRITA REDONDO CON CUBIERTA DE ACERO Y ORIFICIO ROSCADO PASANTE
18
T410M
Magneti Ferrite

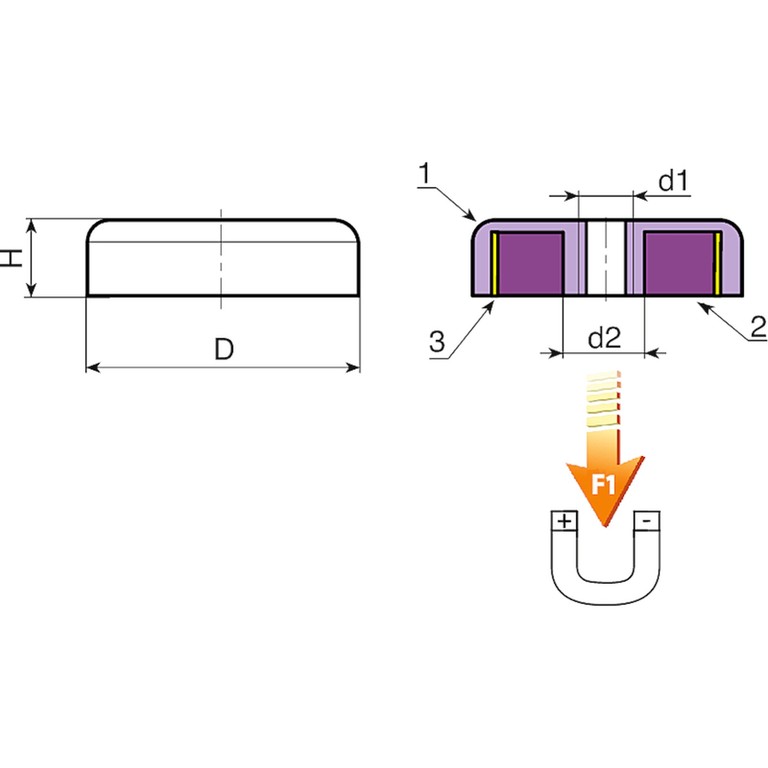

Materiales:
(1) Cubierta torneada de acero automático, con orificio roscado pasante (tolerancia rosca 6H).
(2) Imán plano de ferrita.
(3) Distanciador de material plástico.
Superficie:
Lisa.
Color:
Galvanizado azul estándar.
Requerimientos especiales:
Bajo pedido, y por determinadas cantidades, la cubierta de acero del modelo T410M se puede suministrar con galvanizado negro (resistencia 720 horas a la niebla salina).
| Código | art. | D | H +0,5/-0,2 | d2 | d1 6H | Peso (g) | F1 (N) |
|---|---|---|---|---|---|---|---|
| T410025.0003 | T410025.VZM04 | 25 ±0,1 | 7 | 5,2 | M4 | 18 | 36 |
| T410032.0003 | T410032.VZM04 | 32 ±0,1 | 7 | 5,2 | M4 | 29 | 75 |
| T410040.0003 | T410040.VZM04 | 40 +0,2/ -0,1 | 8 | 5,2 | M4 | 53 | 90 |
| T410050.0003 | T410050.VZM06 | 50 +0,2/ -0,1 | 10 | 12 | M6 | 94 | 170 |
| T410050.0004 | T410050.VZM08 | 50 +0,2/ -0,1 | 10 | 12 | M8 | 94 | 170 |
| T410063.0003 | T410063.VZM08 | 63 +0,3/ -0,1 | 14 | 13 | M8 | 206 | 290 |
| T410080.0002 | T410080.VZM08 | 80 +0,3/ -0,1 | 18 | 14,5 | M8 | 472 | 550 |
| T410080.0003 | T410080.VZM10 | 80 +0,3/ -0,1 | 18 | 14,5 | M10 | 466 | 550 |
