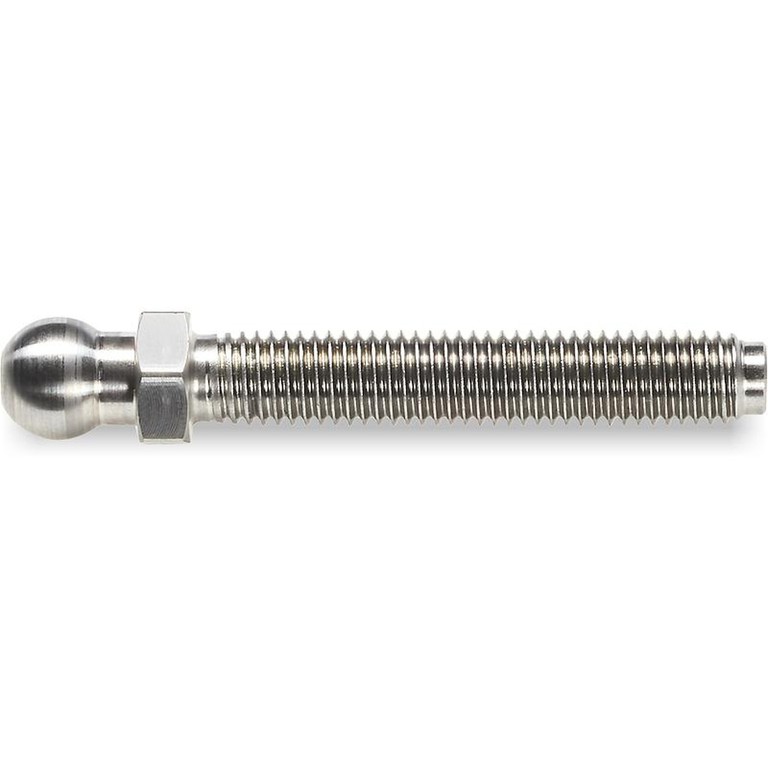

PERNO ROSCADO DE ACERO TIPO A - CON ARTICULACIÓN 15 Y HEXÁGONO 16 - TORNEADO
16
PEPVZE16-PEPINE16
Steli Filettati
Materiales:
PEP.VZE16:
Acero automático (39SMnPb36).
PEP.INE16:
Acero inoxidable (AISI 303).
Superficie:
Lisa.
Color:
PEP.VZE16:
Galvanizada azul.
PEP.INE16:
Natural.
Perno:
Perno torneado con base hexagonal (tipo A) con rosca laminada (tolerancia rosca 6g).
Requerimientos especiales:
Bajo pedido y por determinadas cantidades, la longitud y la geometría de los insertos se pueden realizar según dibujo.
Compatibilidad con bases:
Estos pernos son compatibles con las siguientes bases de pie:
PIE.060S15 • PIE.080S15 • PIE.105S15 • PIE.130S15 • PIE.700080S15
Versión PEP.VZE: de acero galvanizado.

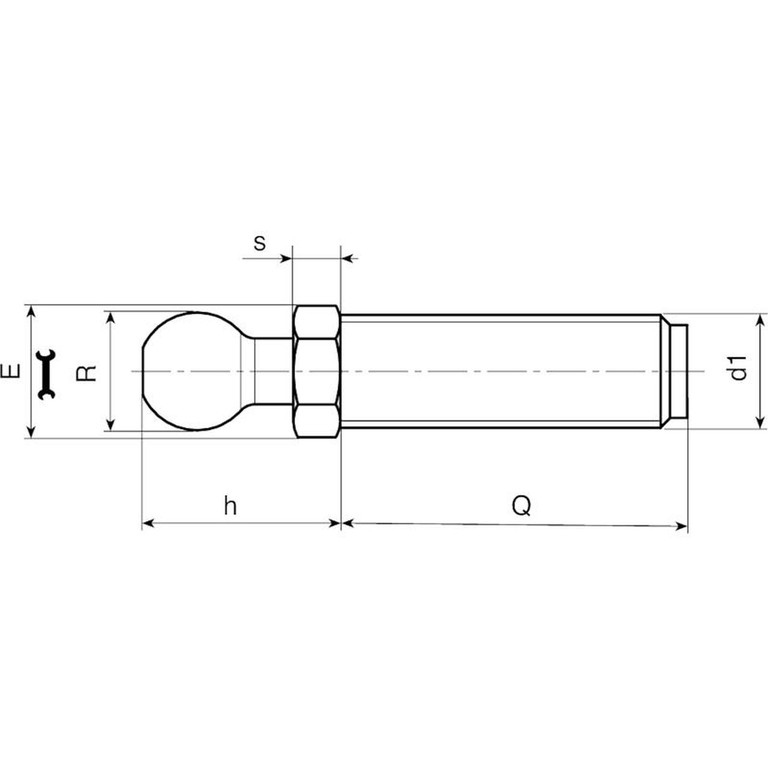

| Código | Art. | E | s | h | R | d1 6g | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|
| PEP.VZE16X6M12X50 | PEP.VZE16X6M12X50 | 16 | 6,5 | 23,5 | 15 | M12 | 50 | 63 |
| PEP.VZE16X6M12X70 | PEP.VZE16X6M12X70 | 16 | 6,5 | 23,5 | 15 | M12 | 70 | 76 |
| PEP.VZE16X6M12X90 | PEP.VZE16X6M12X90 | 16 | 6,5 | 23,5 | 15 | M12 | 90 | 91 |
| PEP.VZE16X6M12X110 | PEP.VZE16X6M12X110 | 16 | 6,5 | 23,5 | 15 | M12 | 110 | 107 |
| PEP.VZE16X6M14X50 | PEP.VZE16X6M14X50 | 16 | 6,5 | 23,5 | 15 | M14 | 50 | 75 |
| PEP.VZE16X6M14X70 | PEP.VZE16X6M14X70 | 16 | 6,5 | 23,5 | 15 | M14 | 70 | 95 |
| PEP.VZE16X6M14X90 | PEP.VZE16X6M14X90 | 16 | 6,5 | 23,5 | 15 | M14 | 90 | 116 |
| PEP.VZE16X6M14X110 | PEP.VZE16X6M14X110 | 16 | 6,5 | 23,5 | 15 | M14 | 110 | 133 |
| PEP.VZE16X6M14X150 | PEP.VZE16X6M14X150 | 16 | 6,5 | 23,5 | 15 | M14 | 150 | 167 |
| PEP.VZE16X6M16X50 | PEP.VZE16X6M16X50 | 16 | 6,5 | 23,5 | 15 | M16 | 50 | 91 |
| PEP.VZE16X6M16X70 | PEP.VZE16X6M16X70 | 16 | 6,5 | 23,5 | 15 | M16 | 70 | 117 |
| PEP.VZE16X6M16X90 | PEP.VZE16X6M16X90 | 16 | 6,5 | 23,5 | 15 | M16 | 90 | 143 |
| PEP.VZE16X6M16X110 | PEP.VZE16X6M16X110 | 16 | 6,5 | 23,5 | 15 | M16 | 110 | 168 |
| PEP.VZE16X6M16X130 | PEP.VZE16X6M16X130 | 16 | 6,5 | 23,5 | 15 | M16 | 130 | 194 |
| PEP.VZE16X6M16X150 | PEP.VZE16X6M16X150 | 16 | 6,5 | 23,5 | 15 | M16 | 150 | 219 |
| PEP.VZE16X6M16X170 | PEP.VZE16X6M16X170 | 16 | 6,5 | 23,5 | 15 | M16 | 170 | 247 |
| PEP.VZE16X6M16X190 | PEP.VZE16X6M16X190 | 16 | 6,5 | 23,5 | 15 | M16 | 190 | 270 |
Longitudes perno bajo pedido, con un mínimo de 100 unidades.
Versión PEP.INE: de acero inoxidable (AISI 303)
| Código | Art. | E | s | h | R | d1 6g | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|
| PEP.INE16X6M12X70 | PEP.INE16X6M12X70 | 16 | 6,5 | 23,5 | 15 | M12 | 70 | 76 |
| PEP.INE16X6M12X90 | PEP.INE16X6M12X90 | 16 | 6,5 | 23,5 | 15 | M12 | 90 | 91 |
| PEP.INE16X6M12X110 | PEP.INE16X6M12X110 | 16 | 6,5 | 23,5 | 15 | M12 | 110 | 116 |
| PEP.INE16X6M14X70 | PEP.INE16X6M14X70 | 16 | 6,5 | 23,5 | 15 | M14 | 70 | 95 |
| PEP.INE16X6M14X110 | PEP.INE16X6M14X110 | 16 | 6,5 | 23,5 | 15 | M14 | 110 | 133 |
| PEP.INE16X6M14X130 | PEP.INE16X6M14X130 | 16 | 6,5 | 23,5 | 15 | M14 | 130 | 150 |
| PEP.INE16X6M16X50 | PEP.INE16X6M16X50 | 16 | 6,5 | 23,5 | 15 | M16 | 50 | 91 |
| PEP.INE16X6M16X70 | PEP.INE16X6M16X70 | 16 | 6,5 | 23,5 | 15 | M16 | 70 | 117 |
| PEP.INE16X6M16X90 | PEP.INE16X6M16X90 | 16 | 6,5 | 23,5 | 15 | M16 | 90 | 143 |
| PEP.INE16X6M16X110 | PEP.INE16X6M16X110 | 16 | 6,5 | 23,5 | 15 | M16 | 110 | 168 |
| PEP.INE16X6M16X130 | PEP.INE16X6M16X130 | 16 | 6,5 | 23,5 | 15 | M16 | 130 | 194 |
| PEP.INE16X6M16X150 | PEP.INE16X6M16X150 | 16 | 6,5 | 23,5 | 15 | M16 | 150 | 219 |
| PEP.INE16X6M16X170 | PEP.INE16X6M16X170 | 16 | 6,5 | 23,5 | 15 | M16 | 170 | 247 |
| PEP.INE16X6M16X190 | PEP.INE16X6M16X190 | 16 | 6,5 | 23,5 | 15 | M16 | 190 | 275 |
Longitudes perno bajo pedido, con un mínimo de 100 unidades.
