PERNO ROSCADO DE ACERO TIPO A - CON ARTICULACIÓN 12,4 Y HEXÁGONO 13 - TORNEADO
16
PEPVZE13-PEPINE13
Steli Filettati
Materiales:
PEP.VZE13:
Acero automático (39SMnPb36).
PEP.INE13:
Acero inoxidable (AISI 303).
Superficie:
Lisa.
Color:
PEP.VZE16:
Galvanizada azul.
PEP.INE16:
Natural.
Perno:
Perno torneado con base hexagonal (tipo A) con rosca laminada (tolerancia rosca 6g).
Requerimientos especiales:
Bajo pedido y por determinadas cantidades, la longitud y la geometría de los insertos se pueden realizar según dibujo.
Compatibilidad con bases:
Estos pernos son compatibles con las siguientes bases de pie:
PIE.040S12,4 • PIE.050S12,4 • PIE.060S12,4 • PIE.080S12,4 • PIE.700080S12,10
Versión PEP.VZE: de acero galvanizado.

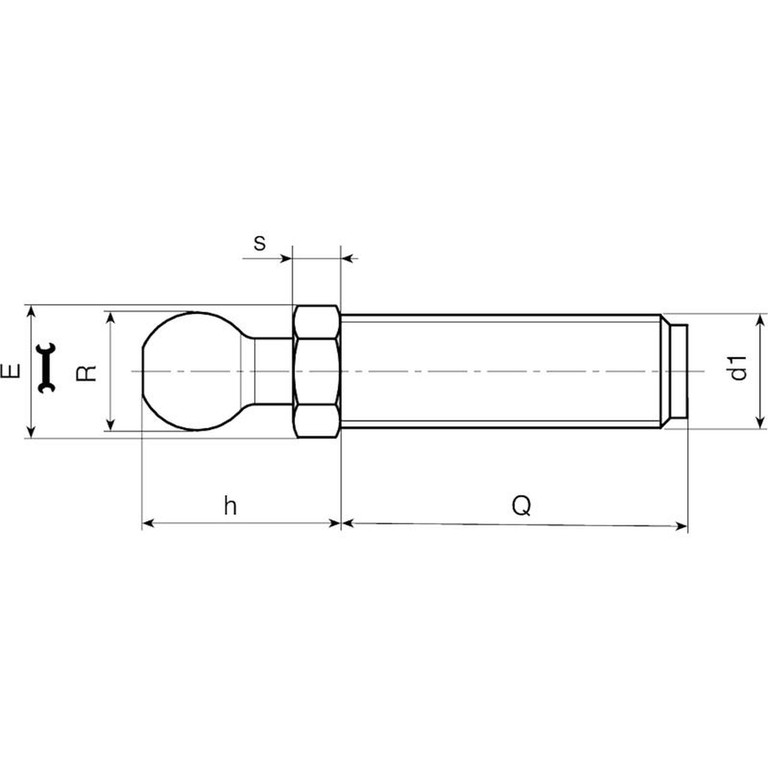

| Código | Art. | E | s | h | R ±0,1 | d1 6g | Q | Q Max | Peso (g) |
|---|
A.R. = Longitudes perno bajo pedido, con un mínimo de 100 unidades.
Versión PEP.INE: de acero inoxidable (AISI 303)
| Código | Art. | E | s | h | R ±0,1 | d1 6g | Q | Q Max | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|
| PEP.INE13X5M08X45 | PEP.INE13X5M08X45 | 13 | 5 | 20 | 12.4 | M8 | 45 | 70 | 29 |
| PEP.INE13X5M08X70 | PEP.INE13X5M08X70 | 13 | 5 | 20 | 12.4 | M8 | 70 | 70 | 36 |
| PEP.INE13X5M10X45 | PEP.INE13X5M10X45 | 13 | 5 | 20 | 12.4 | M10 | 45 | 70 | 37 |
| PEP.INE13X5M10X70 | PEP.INE13X5M10X70 | 13 | 5 | 20 | 12.4 | M10 | 70 | 70 | 70 |
| PEP.INE13X5M12X45 | PEP.INE13X5M12X45 | 13 | 5 | 20 | 12.4 | M12 | 45 | 100 | 46 |
| PEP.INE13X5M12X70 | PEP.INE13X5M12X70 | 13 | 5 | 20 | 12.4 | M12 | 70 | 100 | 65 |
| PEP.INE13X5M12X100 | PEP.INE13X5M12X100 | 13 | 5 | 20 | 12.4 | M12 | 100 | 100 | 85 |
Longitudes perno bajo pedido, con un mínimo de 100 unidades.
