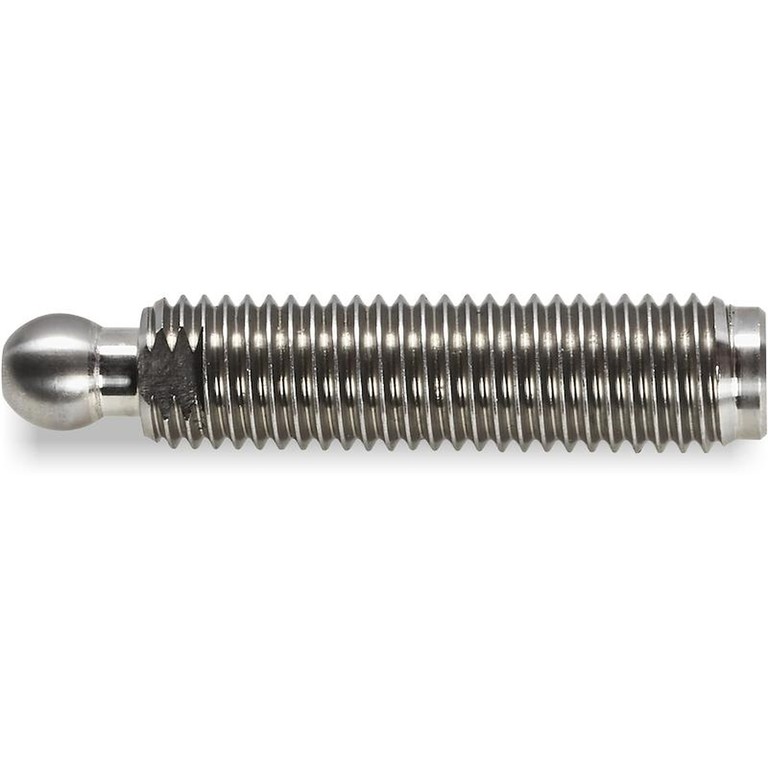

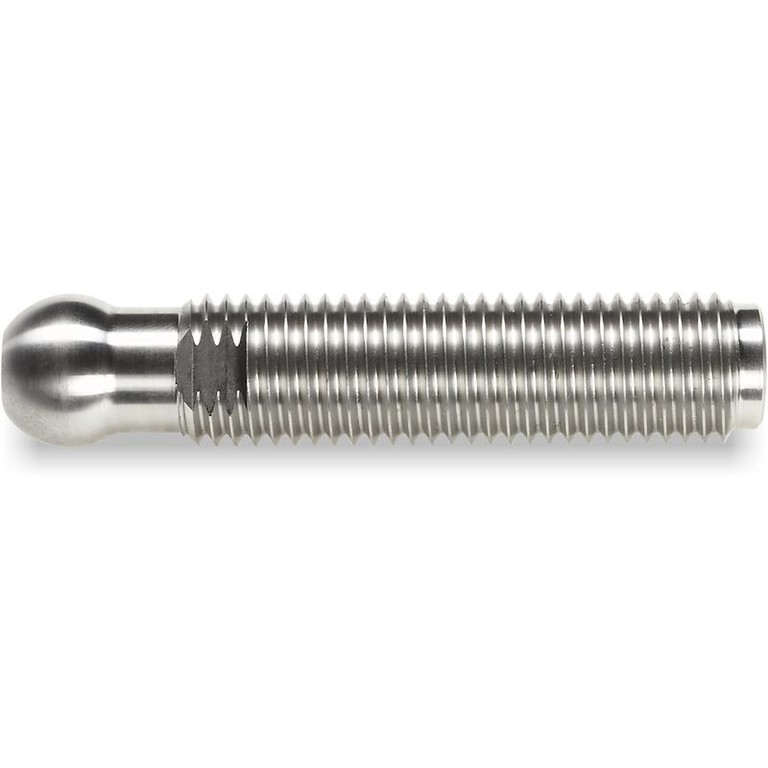

PERNO ROSCADO DE ACERO INOXIDABLE TIPO B - CON ALOJAMIENTO PARA LLAVE FRESADA - TORNEADO

16

PEPINTM


Steli Filettati

    Materiales:

    Acero inoxidable:

    M16 R.12.4 - M24 R.24:

    AISI 303

    M20 R.15 - M24 R.15 - M30 R.24:

    AISI 304

    Superficie:

    Lisa.

    Color:

    Naturale.

    Rosca:

    Perno torneado con alojamiento para llave fresada (tipo B) con rosca laminada (tolerancia rosca 6g).

    Requerimientos especiales:

    Bajo pedido y por determinadas cantidades, la longitud y la geometría de los insertos se pueden realizar según dibujo.

    Ficha de datos

    Versión M16 con bola 12.4

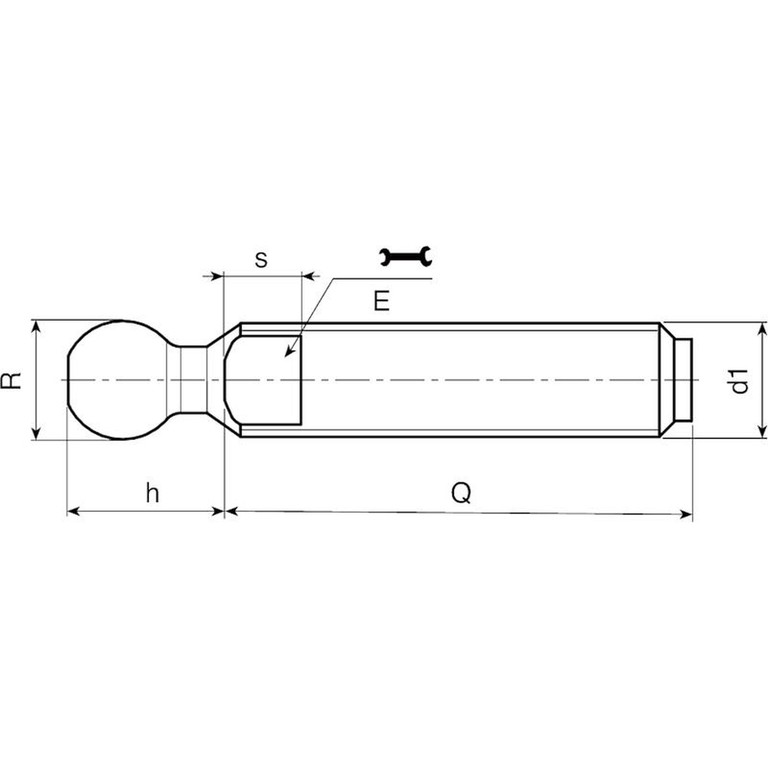

    Código Art. E h s R ±0,1 d1 6g Q Peso (g)
    PEP.INTM16X110Z3 PEP.INTM16X110Z3 13 15 7 12.4 M16 110 150
    PEP.INTM16X130Z3 PEP.INTM16X130Z3 13 15 7 12.4 M16 130 176
    PEP.INTM16X150Z3 PEP.INTM16X150Z3 13 15 7 12.4 M16 150 202
    PEP.INTM16X170Z3 PEP.INTM16X170Z3 13 15 7 12.4 M16 170 228
    Estos pernos son compatibles con las siguientes bases de pie: • PIE.040S12,4 • PIE.050S12,4 • PIE.060S12,4 • PIE.080S12,4 • PIE.700080S125
    Longitudes perno bajo pedido, con un mínimo de 100 unidades.

    Versión M20-M24 con bola 15

    Código Art. E h s R d1 6g Q Peso (g)
    PEP.HNTM20X70Z3 PEP.HNTM20X70Z3 16 17 7 15 M20 70 174
    PEP.HNTM20X90Z3 PEP.HNTM20X90Z3 16 17 7 15 M20 90 206
    PEP.HNTM20X130Z3 PEP.HNTM20X130Z3 16 17 7 15 M20 130 270
    PEP.HNTM20X150Z3 PEP.HNTM20X150Z3 16 17 7 15 M20 150 305
    PEP.HNTM20X190Z3 PEP.HNTM20X190Z3 16 17 7 15 M20 190 370
    PEP.HNTM20X210Z3 PEP.HNTM20X210Z3 16 17 7 15 M20 210 405
    PEP.HNTM24X110Z3 PEP.HNTM24X110Z3 19 17 8 15 M24 110 390
    PEP.HNTM24X150Z3 PEP.HNTM24X150Z3 19 17 8 15 M24 150 510
    PEP.HNTM24X190Z3 PEP.HNTM24X190Z3 19 17 8 15 M24 190 630
    Estos pernos son compatibles con las siguientes bases de pie: • PIE.060S15 • PIE.080S15 • PIE.105S15 • PIE.130S15 • PIE.700080S15
    Longitudes perno bajo pedido, con un mínimo de 100 unidades.

    Versión M24-M30 con bola 24

    Código Art. E h s R d1 6g Q Peso (g)
    PEP.INTM24X110Z5 PEP.INTM24X110Z5 19 27 10 24 M24 110 390
    PEP.INTM24X130Z5 PEP.INTM24X130Z5 19 27 10 24 M24 130 450
    PEP.INTM24X150Z5 PEP.INTM24X150Z5 19 27 10 24 M24 150 510
    PEP.INTM24X190Z5 PEP.INTM24X190Z5 19 27 10 24 M24 190 630
    PEP.HNTM30X130Z5 PEP.HNTM30X130Z5 27 27 12 24 M30 130 637
    PEP.HNTM30X170Z5 PEP.HNTM30X170Z5 27 27 12 24 M30 170 813
    PEP.HNTM30X210Z5 PEP.HNTM30X210Z5 27 27 12 24 M30 210 990
    Estos pernos son compatibles con las siguientes bases de pie: • PIE.080S24 • PIE.105S24 • PIE.130S24 • PIE.700080S24
    Longitudes perno bajo pedido, con un mínimo de 100 unidades.
