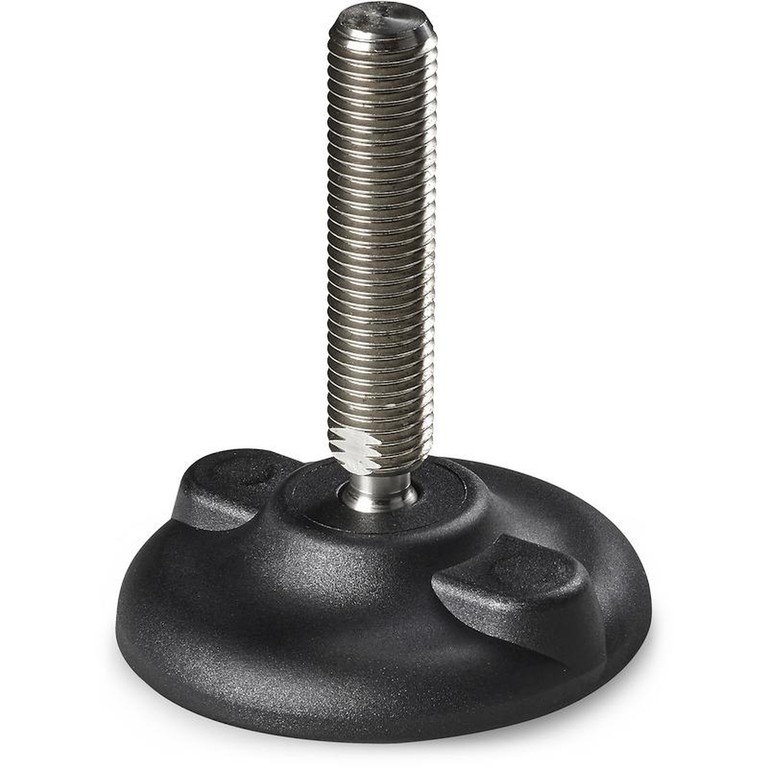

PIE DE APOYO CON FIJACIÓN AL SUELO, PERNO ARTICULADO TIPO B DE ACERO Y BOLA 12,4

16

P912


Piedi plastica con fissaggio - stelo snodato

    Materiales:

    Poliamida reforzada. Resistente a aceites y grasas.

    Superficie:

    Satinada.

    Color:

    Negro (RAL 9011).

    Insertos:

    P912:

    Perno roscado y articulado (bola 12,4) con alojamiento fresado para llave (tipo B) de acero galvanizado (tolerancia rosca 6g).

    P912CIN:

    Perno roscado y articulado (bola 12,4) con alojamiento fresado para llave (tipo B) de acero inoxidable (AISI 303) (tolerancia rosca 6g).

    Fijación al suelo:

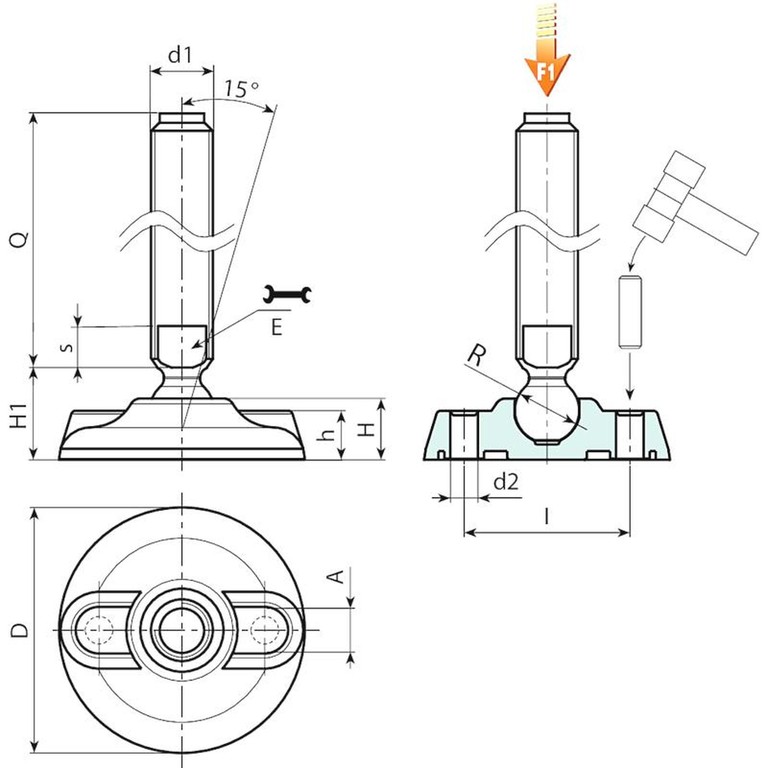

    El pie se suministra con los orificios de fijación al suelo cerrados. Para abrirlos, rompa la membrana de plástico (véase la figura).

    Requerimientos especiales:

    Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar con la longitud deseada.

    Bajo pedido, y por determinadas cantidades, el pie se puede suministrar de color naranja (RAL 2004).

    Ficha de datos

    Versión P912: Pie de apoyo con perno tipo B (alojamiento fresado para llave) y bola 12,4

    Código Art. D H I H1 h A E s d2 R d1 6g Q Peso (g) F1 (kN)
    P912080.0011 P912080.TM16X7001 80 20 54 25.5 16 20 13 7 9 12.5 M16 70 146 10
    P912080.0012 P912080.TM16X9001 80 20 54 25.5 16 20 13 7 9 12.5 M16 90 172 10
    P912080.0001 P912080.TM16X11001 80 20 54 25.5 16 20 13 7 9 12.5 M16 110 198 10
    P912080.0003 P912080.TM16X13001 80 20 54 25.5 16 20 13 7 9 12.5 M16 130 224 10
    P912080.0005 P912080.TM16X15001 80 20 54 25.5 16 20 13 7 9 12.5 M16 150 250 10
    P912080.0008 P912080.TM16X17001 80 20 54 25.5 16 20 13 7 9 12.5 M16 170 276 10
    Atención: El límite de carga F1 expresado es inferior a la carga de rotura en un 30 % y se entiende como estático.
    Longitudes perno bajo pedido, con un mínimo de 100 unidades.

    Versión P912CIN: Pie de apoyo con perno tipo B - de acero inoxidable - (alojamiento fresado para llave) y bola 12,4

    Código Art. D H I H1 h A E s d2 R d1 6g Q Peso (g) F1 (kN)
    P912080.0002 P912080.TM16X11001CIN 80 20 54 25.5 16 20 13 7 9 12.5 M16 110 198 10
    P912080.0004 P912080.TM16X13001CIN 80 20 54 25.5 16 20 13 7 9 12.5 M16 130 224 10
    P912080.0007 P912080.TM16X15001CIN 80 20 54 25.5 16 20 13 7 9 12.5 M16 150 250 10
    P912080.0009 P912080.TM16X17001CIN 80 20 54 25.5 16 20 13 7 9 12.5 M16 170 276 10
    Atención: El límite de carga F1 expresado es inferior a la carga de rotura en un 30 % y se entiende como estático.
    Longitudes perno bajo pedido, con un mínimo de 100 unidades.
