PIE DE APOYO Y EMPUJE MACIZO CON PERNO ROSCADO Y ARTICULADO
16
P820
Piedi in plastica - stelo snodato
Materiales:
Poliamida reforzada.
Resistente a aceites y grasas.
Superficie:
Satinada.
Color:
Negro (RAL 9011).
Insertos:
Perno roscado con articulación esférica de acero galvanizado (tolerancia rosca 6g); con fresado para llave de regulación.
Requerimientos especiales:
Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar con la longitud deseada.
Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material.
Bajo pedido, y por determinadas cantidades, el pie se puede suministrar de color anaranjado (RAL 2004).

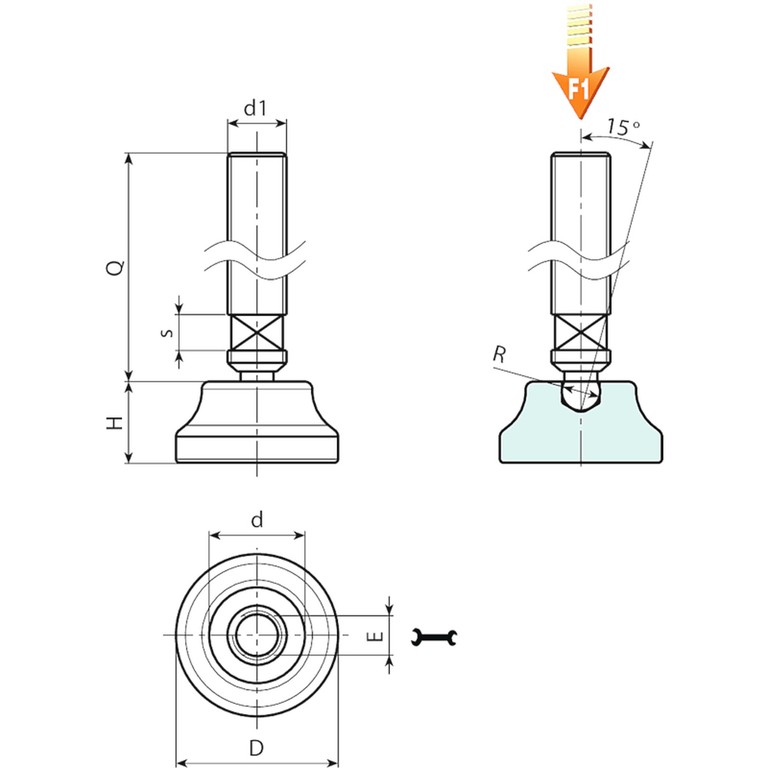

| Código | Art. | D | H | d | E | s | R | d1 6g | Q | Peso (g) | F1 (kN) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P820019.0003 | P820019.TM08X5001 | 19 | 10 | 13 | 6 | 6 | 6.1 | M8 | 50 | 20 | 4 |
| P820019.0005 | P820019.TM08X9001 | 19 | 10 | 13 | 6 | 6 | 6.1 | M8 | 90 | 32 | 4 |
| P820022.0001 | P820022.TM08X5001 | 22 | 11 | 15 | 6 | 6 | 6.1 | M8 | 50 | 21 | 4 |
| P820022.0003 | P820022.TM08X9001 | 22 | 11 | 15 | 6 | 6 | 6.1 | M8 | 90 | 33 | 4 |
| P820022.0004 | P820022.TM10X5001 | 22 | 11 | 15 | 8 | 6 | 7.8 | M10 | 50 | 31 | 4 |
| P820022.0007 | P820022.TM10X9001 | 22 | 11 | 15 | 8 | 6 | 7.8 | M10 | 90 | 50 | 4 |
| P820026.0002 | P820026.TM08X5001 | 26 | 12.5 | 18 | 6 | 6 | 6.1 | M8 | 50 | 24 | 4 |
| P820026.0003 | P820026.TM08X9001 | 26 | 12.5 | 18 | 6 | 6 | 6.1 | M8 | 90 | 36 | 4 |
| P820026.0004 | P820026.TM10X5001 | 26 | 12.5 | 18 | 8 | 6 | 7.8 | M10 | 50 | 34 | 4 |
| P820026.0005 | P820026.TM10X9001 | 26 | 12.5 | 18 | 8 | 6 | 7.8 | M10 | 90 | 53 | 4 |
| P820026.0006 | P820026.TM12X5001 | 26 | 12.5 | 18 | 10 | 6 | 9.4 | M12 | 50 | 46 | 4 |
| P820026.0007 | P820026.TM12X9001 | 26 | 12.5 | 18 | 10 | 6 | 9.4 | M12 | 90 | 73 | 4 |
Atención: El límite de carga F1 expresado es inferior a la carga de rotura en un 30 % y se entiende como estático.
Longitudes perno bajo pedido, con un mínimo de 150 unidades.
