PIE DE APOYO MACIZO CON PERNO ROSCADO Y ARTICULADO
16
P814
Piedi in plastica - stelo snodato
Materiales:
Poliamida reforzada.
Resistente a aceites y grasas.
Superficie:
Satinada.
Color:
Negro (RAL 9011).
Insertos:
Perno roscado con articulación esférica de acero galvanizado (tolerancia rosca 6g); con fresado para llave de regulación.

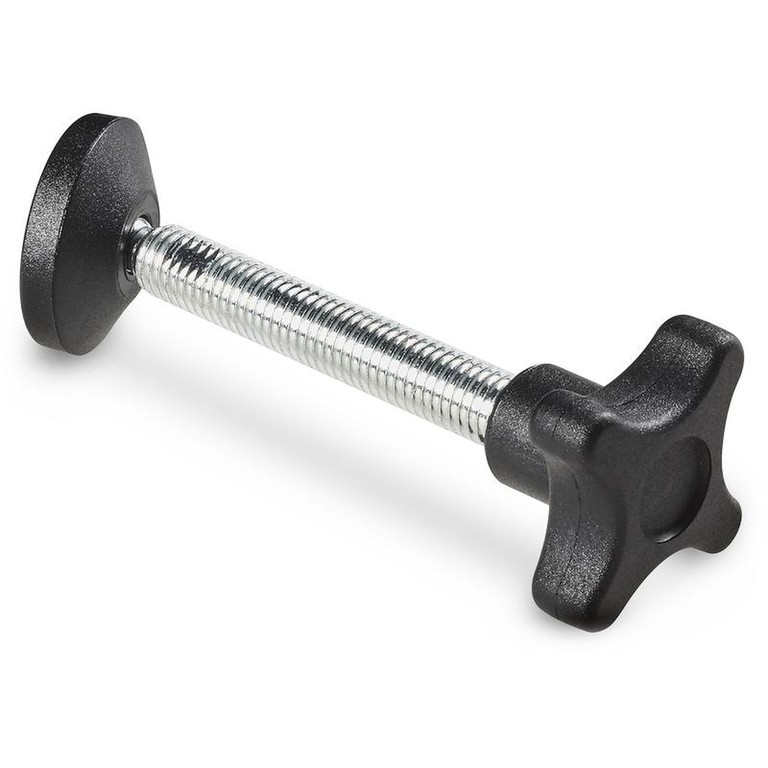

Notas: La base del pie P814 se puede utilizar en combinación con otras empuñaduras de maniobra para tener una superficie de cierre o empuje mayor.
Requerimientos especiales:

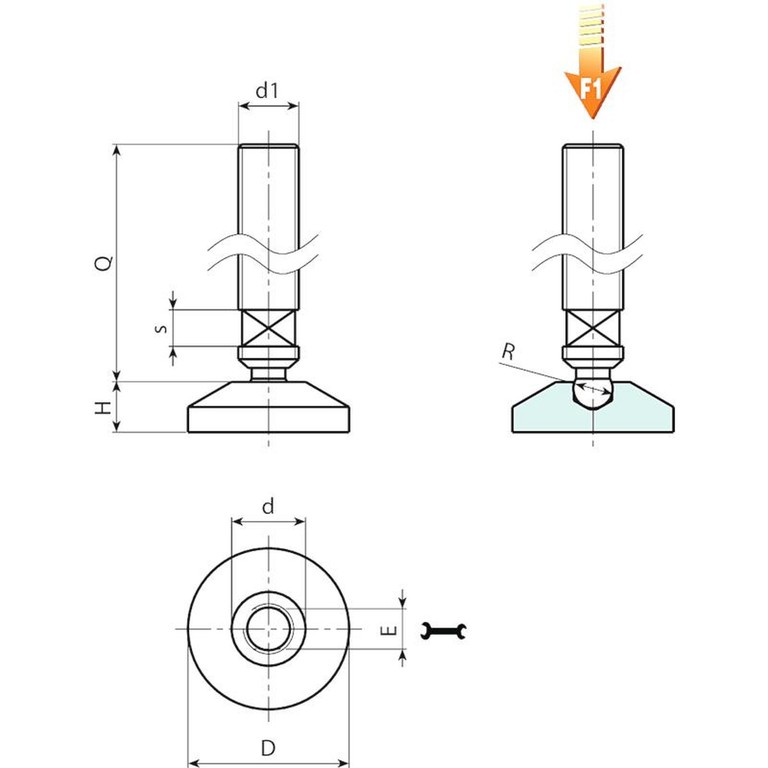

| Código | Art. | D | H | d | E | s | R | d1 | Q | Peso (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P814032.0001 | P814032.TM10X5001 | 32 | 10 | 15.5 | 6 | 6 | 8 | M10 | 50 | 32 | 4000 |
| P814032.0002 | P814032.TM10X9001 | 32 | 10 | 15.5 | 6 | 6 | 8 | M10 | 90 | 53 | 4000 |
| P814032.0004 | P814032.TM12X5001 | 32 | 10 | 15.5 | 6 | 6 | 8 | M12 | 50 | 50 | 4000 |
| P814032.0005 | P814032.TM12X9001 | 32 | 10 | 15.5 | 6 | 6 | 8 | M12 | 90 | 90 | 4000 |
Atención: El límite de carga F1 expresado es inferior a la carga de rotura en un 30 % y se entiende como estático.
Longitudes perno bajo pedido, con un mínimo de 150 unidades.
