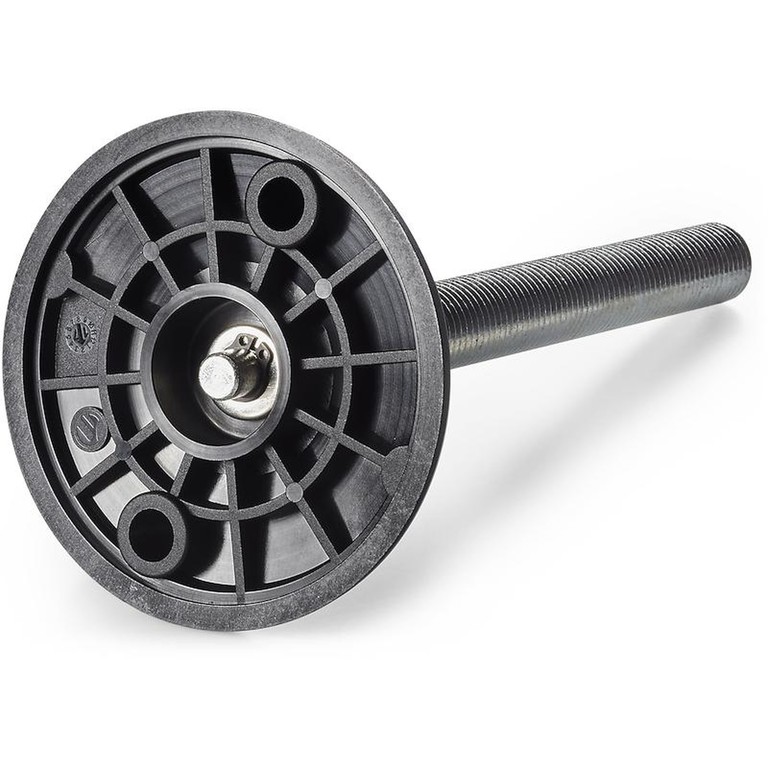

PIE DE APOYO CON PERNO GIRATORIO Y FIJACIÓN AL SUELO
16
P801
Piedi con stelo girevole
Materiales:
Poliamida reforzada.
Resistente a aceites y grasas.
Superficie:
Satinada.
Color:
Negro (RAL 9011).
Insertos:
Perno roscado giratorio no articulado de acero galvanizado, con fijación mediante anillo Seeger.
(1) Anillo Seeger de acero pavonado UNI 7435.
(2) Arandela de acero inoxidable AISI 304.
Fijación al suelo:

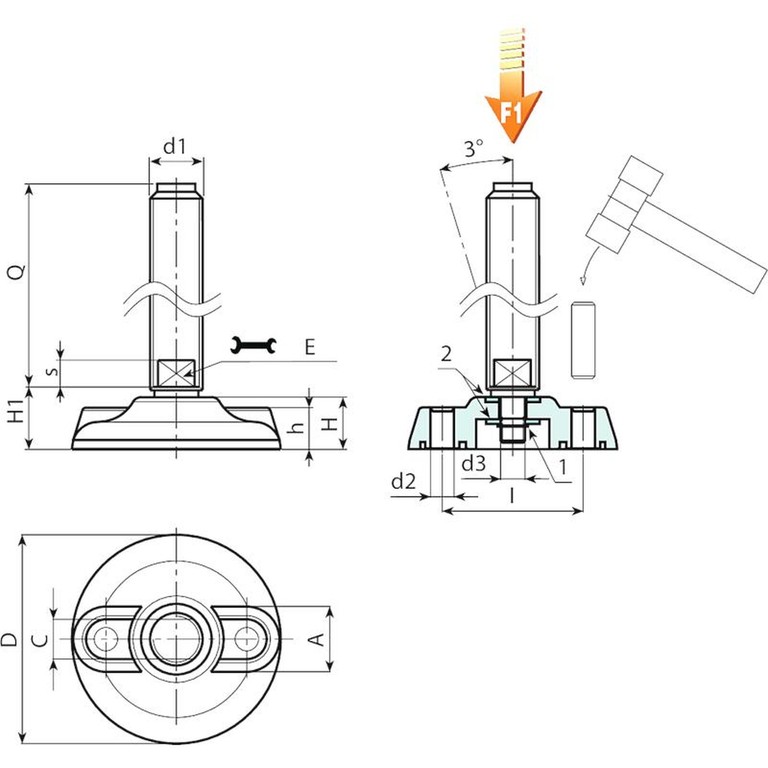

El pie se suministra con los orificios de fijación al suelo cerrados. Para abrirlos, rompa la membrana de plástico (véase la figura).
Requerimientos especiales:
Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar con la longitud deseada.
Bajo pedido, y por determinadas cantidades, el pie se puede suministrar de color anaranjado (RAL 2004).







Versión P801: Pie de apoyo con perno giratorio con fijación mediante anillo Seeger
Código | Art. | D | H | I | H1 | h | A | s | d2 | d3 | E | d1 6g | Q | Peso (g) | F1 (kN) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
P801080.0025 | P801080.TM12X05001 | 80 | 20 | 54 | 32 | 16 | 18,5 | 8 | 9 | 8 | 10 | M12 | 50 | 130 | 13 |
P801080.0001 | P801080.TM12X09001 | 80 | 20 | 54 | 32 | 16 | 18,5 | 8 | 9 | 8 | 10 | M12 | 90 | 143 | 13 |
P801080.0008 | P801080.TM14X11001 | 80 | 20 | 54 | 32 | 16 | 18,5 | 8 | 9 | 8 | 12 | M14 | 110 | 175 | 13 |
P801080.0016 | P801080.TM16X15001 | 80 | 20 | 54 | 32 | 16 | 18,5 | 8 | 9 | 8 | 13 | M16 | 150 | 274 | 13 |
P801105.0016 | P801105.TM16X15001 | 105 | 22 | 74 | 36 | 18 | 22 | 8 | 11 | 10 | 13 | M16 | 150 | 324 | 15 |
P801105.0022 | P801105.TM20X15001 | 105 | 22 | 74 | 36 | 18 | 22 | 10 | 11 | 10 | 17 | M20 | 150 | 417 | 15 |
P801105.0024 | P801105.TM20X19001 | 105 | 22 | 74 | 36 | 18 | 22 | 10 | 11 | 10 | 17 | M20 | 190 | 500 | 15 |
P801105.0028 | P801105.TM24X15001 | 105 | 22 | 74 | 36 | 18 | 22 | 10 | 11 | 10 | 19 | M24 | 150 | 553 | 15 |
P801105.0030 | P801105.TM24X19001 | 105 | 22 | 74 | 36 | 18 | 22 | 10 | 11 | 10 | 19 | M24 | 190 | 673 | 15 |
P801105.0034 | P801105.TM30X15001 | 105 | 22 | 74 | 36 | 18 | 22 | 10 | 11 | 10 | 24 | M30 | 150 | 866 | 15 |
P801105.0036 | P801105.TM30X19001 | 105 | 22 | 74 | 36 | 18 | 22 | 10 | 11 | 10 | 24 | M30 | 190 | 1055 | 15 |
P801130.0001 | P801130.TM16X09001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 13 | M16 | 90 | 310 | 17 |
P801130.0004 | P801130.TM16X15001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 13 | M16 | 150 | 391 | 17 |
P801130.0007 | P801130.TM20X11001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 17 | M20 | 110 | 404 | 17 |
P801130.0009 | P801130.TM20X15001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 17 | M20 | 150 | 485 | 17 |
P801130.0011 | P801130.TM20X19001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 17 | M20 | 190 | 565 | 17 |
P801130.0016 | P801130.TM24X15001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 19 | M24 | 150 | 618 | 17 |
P801130.0018 | P801130.TM24X19001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 19 | M24 | 190 | 738 | 17 |
P801130.0022 | P801130.TM30X15001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 24 | M30 | 150 | 931 | 17 |
P801130.0024 | P801130.TM30X19001 | 130 | 24 | 99 | 36 | 20 | 21 | 10 | 13 | 10 | 24 | M30 | 190 | 1120 | 17 |
Longitudes perno bajo pedido, con un mínimo de 100 unidades.
Atención: El límite de carga F1 expresado es inferior a la carga de rotura en un 30 % y se entiende como estático.
