PIE DE APOYO CON FIJACIÓN LATERAL AL SUELO, PERNO ARTICULADO TIPO B DE ACERO Y BOLA 24

16

P708


Piedi plastica con fissaggio laterale-stelo snodato

    Materiales:

    Poliamida reforzada.

    Resistente a aceites y grasas.

    Superficie:

    Satinada.

    Color:

    Negro (RAL 9011).

    Insertos:

    P708:

    Perno roscado y articulado (bola 24) con alojamiento fresado para llave (tipo B) de acero galvanizado (tolerancia rosca 6g).

    P708CIN:

    Perno roscado y articulado (bola 24) con alojamiento fresado para llave (tipo B) de acero inoxidable (AISI 304) (tolerancia rosca 6g).

    Fijación al suelo:

    Orificio pasante obtenido mediante moldeo del plástico.

    Requerimientos especiales:

    Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar con la longitud deseada.

    Bajo pedido, y por determinadas cantidades, el pie se puede suministrar de color naranja (RAL 2004).

    Ficha de datos

    Versión P708: Pie de apoyo con fijación lateral, perno tipo B (alojamiento fresado para llave) y bola 24

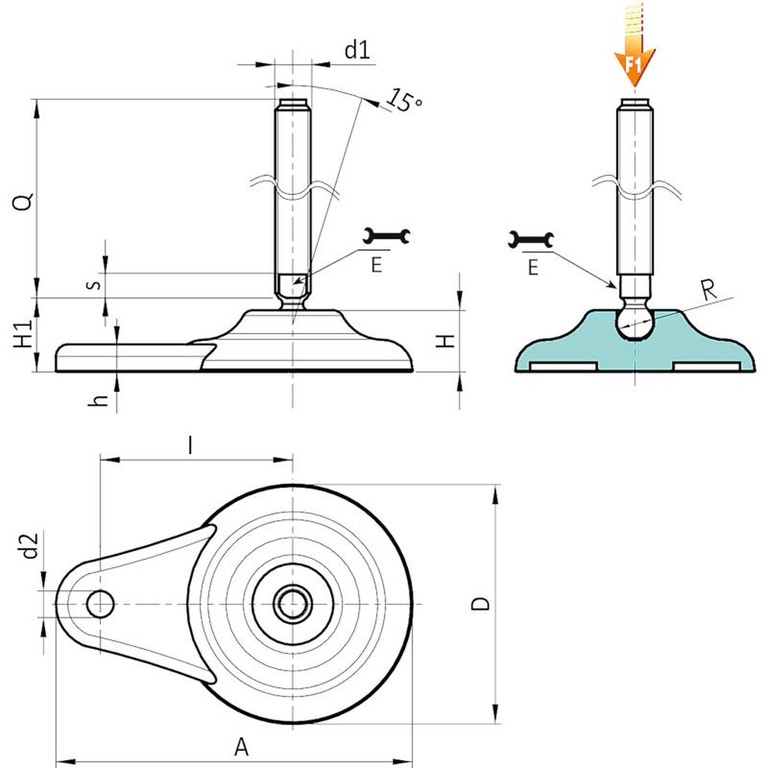

    Código Art. D H I H1 h A E s d2 R d1 6g Q Peso (g) F1 (kN)
    P708080.0001 P708080.TM24X11001 80 20 65 32 9 120 19 10 9 24 M24 110 446 25
    P708080.0003 P708080.TM24X13001 80 20 65 32 9 120 19 10 9 24 M24 130 506 25
    P708080.0005 P708080.TM24X15001 80 20 65 32 9 120 19 10 9 24 M24 150 566 25
    P708080.0007 P708080.TM24X17001 80 20 65 32 9 120 19 10 9 24 M24 170 626 25
    P708080.0010 P708080.TM30X11001 80 20 65 32 9 120 27 12 9 24 M30 110 606 25
    P708080.0011 P708080.TM30X13001 80 20 65 32 9 120 27 12 9 24 M30 130 693 25
    P708080.0013 P708080.TM30X15001 80 20 65 32 9 120 27 12 9 24 M30 150 781 25
    P708080.0014 P708080.TM30X17001 80 20 65 32 9 120 27 12 9 24 M30 170 869 25
    P708080.0016 P708080.TM30X19001 80 20 65 32 9 120 27 12 9 24 M30 190 956 25
    P708080.0017 P708080.TM30X21001 80 20 65 32 9 120 27 12 9 24 M30 210 1046 25
    Atención: El límite de carga F1 expresado es inferior a la carga de rotura en un 30 % y se entiende como estático.
    Longitudes perno bajo pedido, con un mínimo de 100 unidades.

    Versión P708CIN: Pie de apoyo con fijación lateral, perno tipo B - de acero inoxidable - (alojamiento fresado para llave) y bola 24

    Código Art. D H I H1 h A E s d2 R d1 6g Q Peso (g) F1 (kN)
    P708080.0002 P708080.TM24X11001CIN 80 20 65 32 9 120 19 10 9 24 M24 110 446 25
    P708080.0004 P708080.TM24X13001CIN 80 20 65 32 9 120 19 10 9 24 M24 130 506 25
    P708080.0006 P708080.TM24X15001CIN 80 20 65 32 9 120 19 10 9 24 M24 150 566 25
    P708080.0009 P708080.TM24X19001CIN 80 20 65 32 9 120 19 10 9 24 M24 190 686 25
    P708080.0012 P708080.TM30X13001CIN 80 20 65 32 9 120 27 12 9 24 M30 130 693 25
    P708080.0015 P708080.TM30X17001CIN 80 20 65 32 9 120 27 12 9 24 M30 170 869 25
    P708080.0018 P708080.TM30X21001CIN 80 20 65 32 9 120 27 12 9 24 M30 210 1046 25
    Atención: El límite de carga F1 expresado es inferior a la carga de rotura en un 30 % y se entiende como estático.
    Longitudes perno bajo pedido, con un mínimo de 100 unidades.
