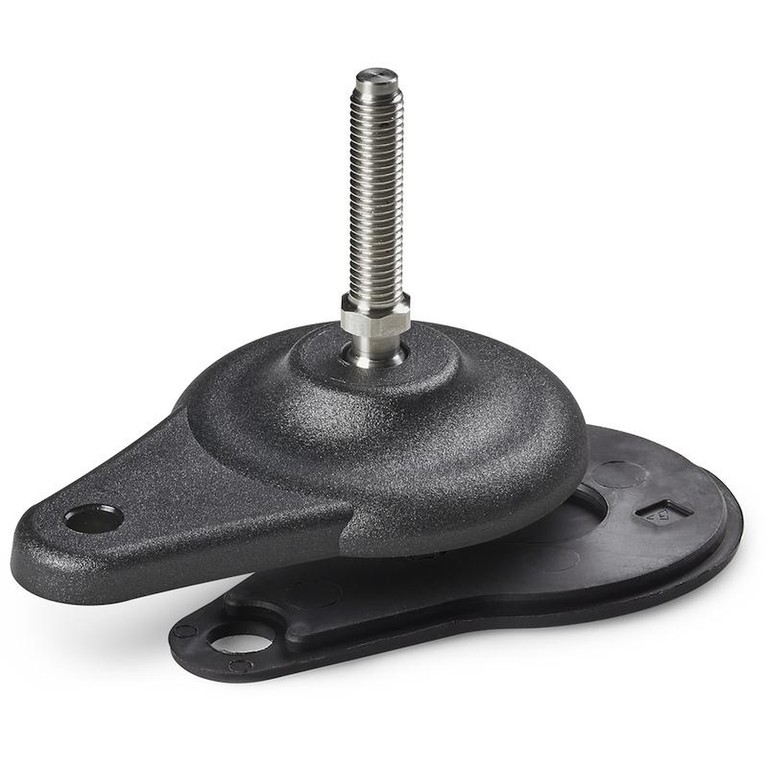

PIE DE APOYO CON FIJACIÓN LATERAL AL SUELO, CON PERNO ARTICULADO TIPO A DE ACERO, BOLA 12,5 Y BASE ANTIDESLIZANTE

16

P701


Piedi plastica con fissaggio laterale-stelo snodato+antiscivolo

    Materiales:

    Poliamida reforzada.

    Resistente a aceites y grasas.

    Superficie:

    Satinada.

    Color:

    Negro (RAL 9011).

    Insertos:

    P701:

    Perno roscado y articulado (bola 12,5) con base hexagonal de acero galvanizado (tolerancia rosca 6g).

    P701CIN:

    Perno roscado y articulado (bola 12,5) con base hexagonal de acero inoxidable (AISI 303) (tolerancia rosca 6g).

    Base antideslizante:

    Base antideslizante de goma termoplástica SBS 75 Shore, de color negro RAL 9011. Resistente a aceites y grasas. Montaje a presión.

    Fijación al suelo:

    Orificio pasante obtenido mediante moldeo del plástico.

    Requerimientos especiales:

    Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar con la longitud deseada.

    Bajo pedido, y por determinadas cantidades, el pie se puede suministrar de color naranja (RAL 2004).

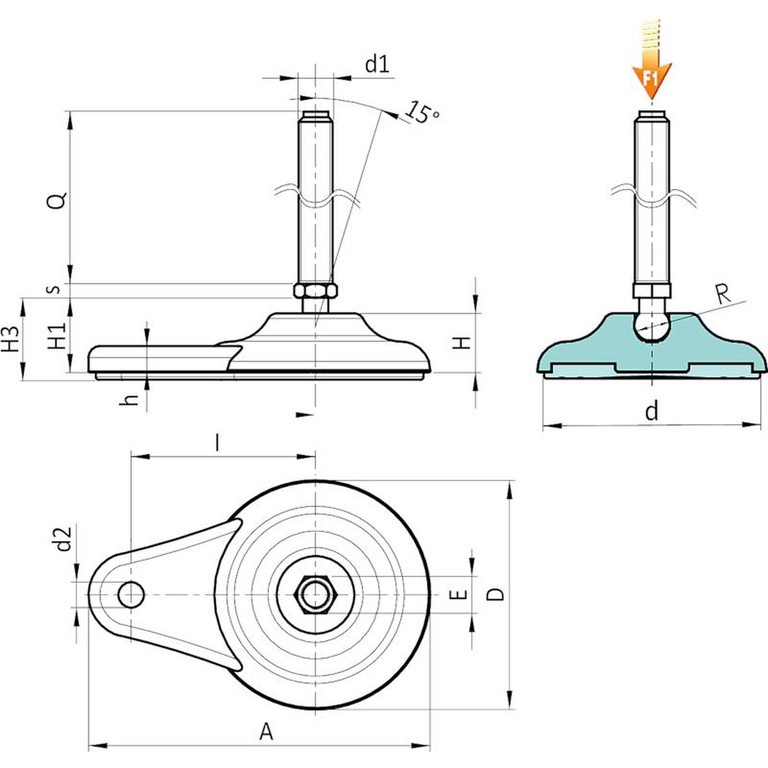

    Ficha de datos

    Versión P701: Pie de apoyo con fijación lateral, perno tipo A (con hexágono) y bola 12,5 - con base antideslizante de SBS

    Código Art. D H I H1 H3 h A E s d2 d R d1 6g Q Peso (g) F1 (kN)
    P701080.0015 P701080.TM08X4501 80 20 65 26 29 9 120 13 5 9 70 12.5 M8 45 72 10
    P701080.0016 P701080.TM08X7001 80 20 65 26 29 9 120 13 5 9 70 12.5 M8 70 79 10
    P701080.0001 P701080.TM10X4501 80 20 65 26 29 9 120 13 5 9 70 12.5 M10 45 97 10
    P701080.0003 P701080.TM10X7001 80 20 65 26 29 9 120 13 5 9 70 12.5 M10 70 109 10
    P701080.0005 P701080.TM10X10001 80 20 65 26 29 9 120 13 5 9 70 12.5 M10 100 146 10
    P701080.0007 P701080.TM12X4501 80 20 65 26 29 9 120 13 5 9 70 12.5 M12 45 107 10
    P701080.0009 P701080.TM12X7001 80 20 65 26 29 9 120 13 5 9 70 12.5 M12 70 124 10
    P701080.0012 P701080.TM12X10001 80 20 65 26 29 9 120 13 5 9 70 12.5 M12 100 168 10

    Versión P701CIN: Pie con fijación lateral, perno tipo A - de acero inoxidable - (con hexágono) y bola 12,5- con base antideslizante de SBS

    Código Art. D H I H1 H3 h A E s d2 d R d1 6g Q Peso (g) F1 (kN)
    P701080.0017 P701080.TM08X4501CIN 80 20 65 26 29 9 120 13 5 9 70 12.5 M8 45 72 10
    P701080.0018 P701080.TM08X7001CIN 80 20 65 26 29 9 120 13 5 9 70 12.5 M8 70 79 10
    P701080.0002 P701080.TM10X4501CIN 80 20 65 26 29 9 120 13 5 9 70 12.5 M10 45 97 10
    P701080.0004 P701080.TM10X7001CIN 80 20 65 26 29 9 120 13 5 9 70 12.5 M10 70 109 10
    P701080.0008 P701080.TM12X4501CIN 80 20 65 26 29 9 120 13 5 9 70 12.5 M12 45 107 10
    P701080.0010 P701080.TM12X7001CIN 80 20 65 26 29 9 120 13 5 9 70 12.5 M12 70 124 10
    P701080.0013 P701080.TM12X10001CIN 80 20 65 26 29 9 120 13 5 9 70 12.5 M12 100 168 10
    Atención: El límite de carga F1 expresado es inferior a la carga de rotura en un 30 % y se entiende como estático.
    Longitudes perno bajo pedido, con un mínimo de 100 unidades.
