BISAGRA VERTICAL DE ZAMAK CON UNA CONEXIÓN ROSCADA
15
O520
Cerniere in zama
Materiales:
(1-2) Aleación de zamak fundido a presión (aleación de cinc, aluminio y cobre).
Superficie:
Arenado ligero.
Color:
(01) Negro, pintado con polvos epoxídicos (RAL 9011).
(Z) Galvanizado estándar azul.
Insertos:
(3) Pasador de rotación de la bisagra de acero inoxidable (AISI 304).
(4) Casquillo distanciador de PA6 natural.
Orificios:
Orificios roscados ciegos obtenidos mediante moldeo de M06.
Requerimientos especiales:
Ninguna.
Versión pintada negra cód. 01 final

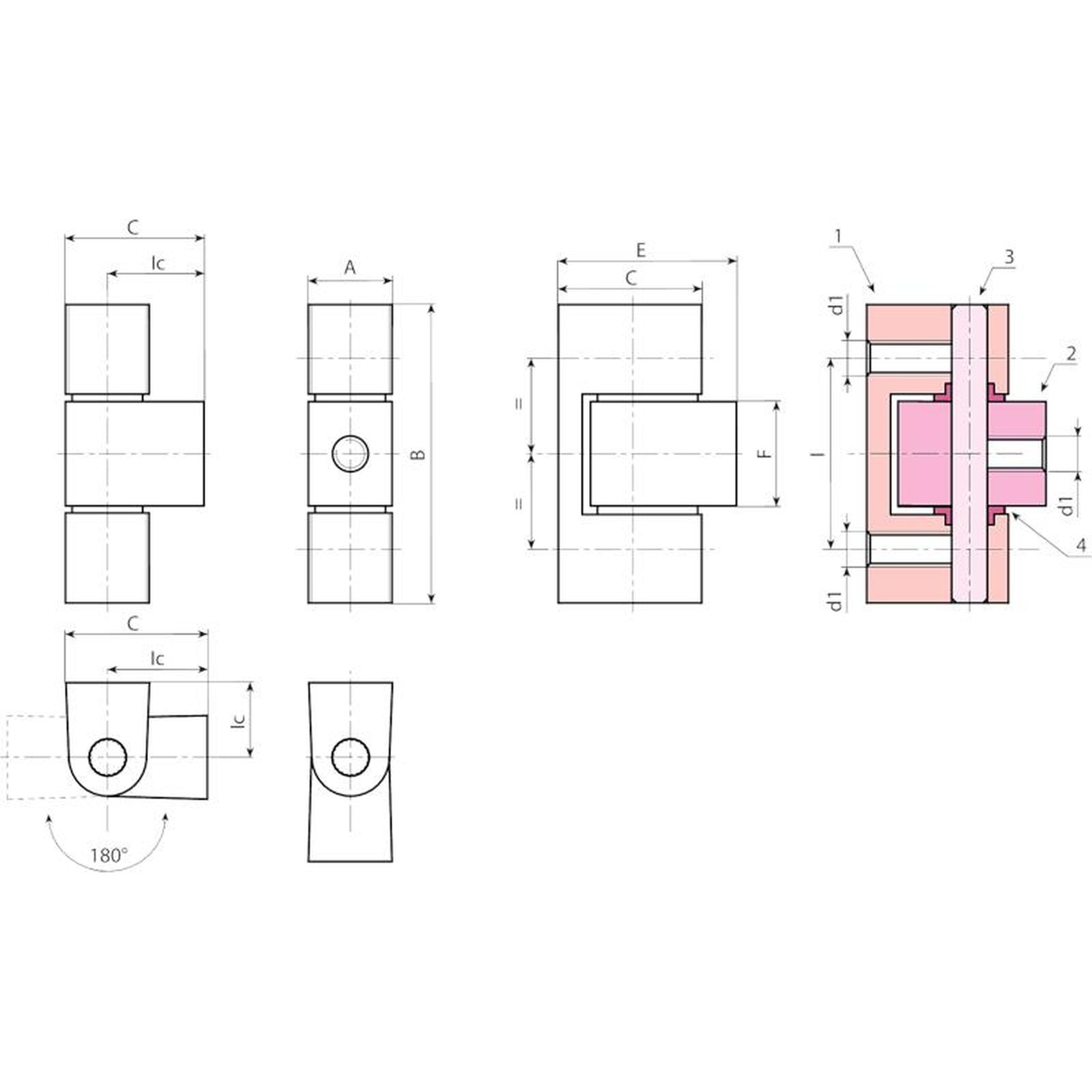

| Código | Art. | I | Ic | A | B | C | E | F | d1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| O520032.0001 | O520032.ZM0601 | 32 | 12 | 14 | 50 | 19 | 24 | 17.5 | M6 | 78 |
Versión galvanizada cód. Z final
| Código | Art. | I | Ic | A | B | C | E | F | d1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| O520032.0002 | O520032.ZM06Z | 32 | 12 | 14 | 50 | 19 | 24 | 17.5 | M6 | 78 |
