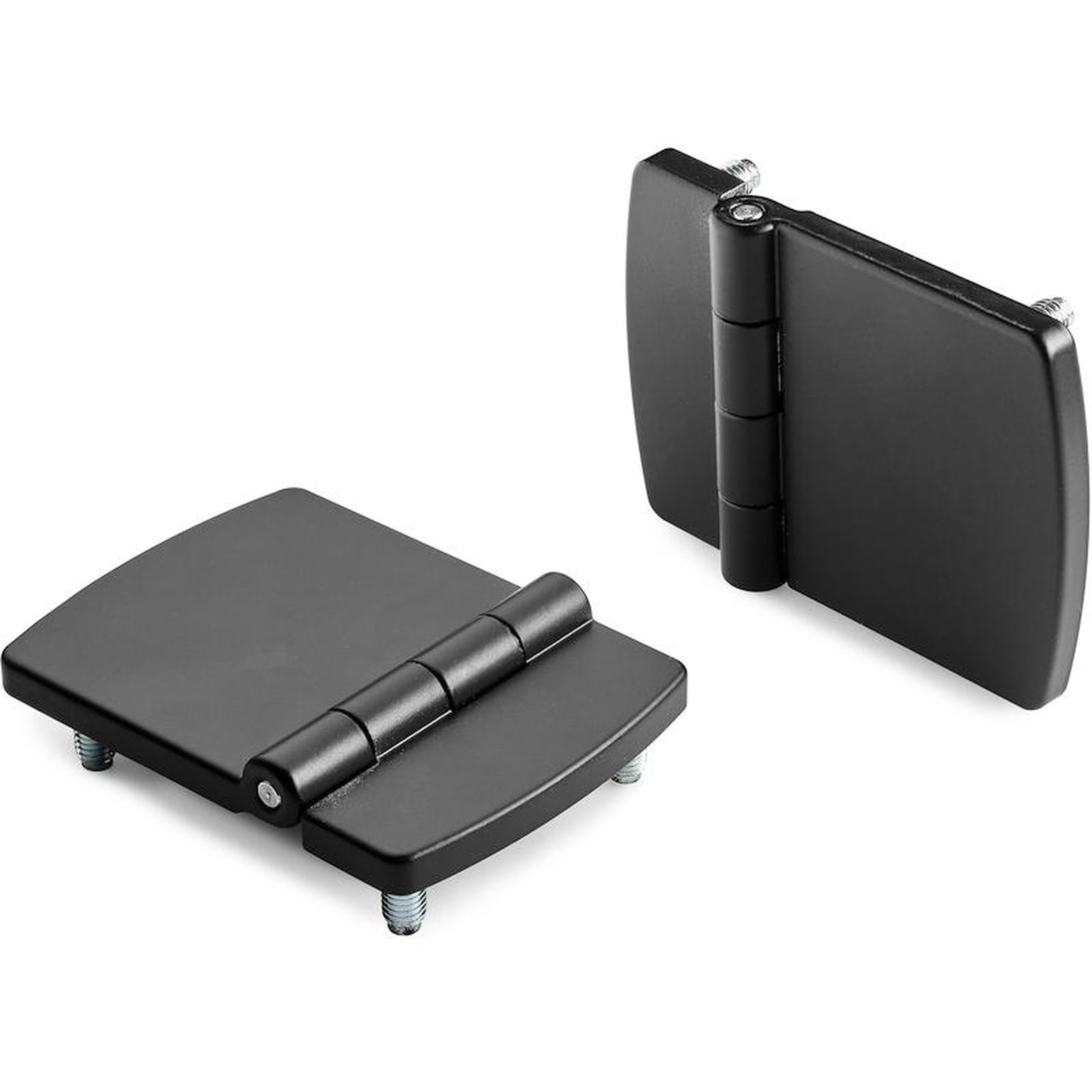

BISAGRA PLANA DE ZAMAK ASIMÉTRICA CON PERNO ROSCADO
15
O505
Cerniere in zama
Materiales:
(1) Aleación de zamak fundido a presión (aleación de cinc, aluminio y cobre).
Superficie:
Lisa.
Color:
(01) Negro, pintado con polvos epoxídicos (RAL 9011).
(Z) Galvanizado estándar azul.
Insertos:
(2) Perno roscado de acero galvanizado (tolerancia rosca 6g).
(3) Pasador de rotación de la bisagra de acero inoxidable (AISI 304).
Requerimientos especiales:
Ninguna.
Versión pintada negra cód. 01 final.

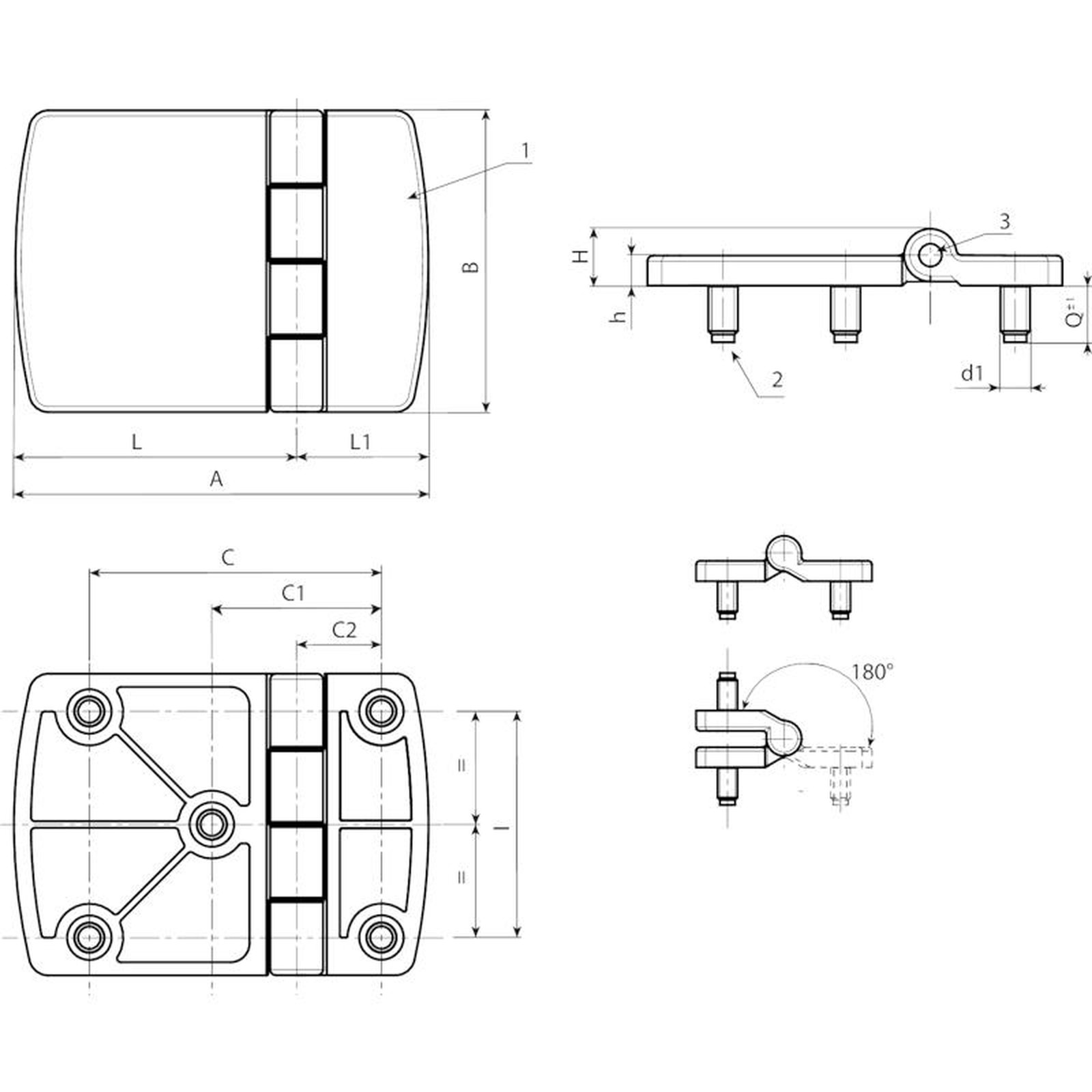

| Código | Art. | C2 | C1 | C | I | A | B | L1 | L | h | H | d1 6g | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O505077.0001 | O505077.ZM08X1401 | 22,5 | 45 | 77,5 | 60 | 110 | 80 | 35 | 75 | 8 | 15 | M8 | 15 | 387 |
Versión galvanizada cód. Z final.
| Código | Art. | C2 | C1 | C | I | A | B | L1 | L | h | H | d1 6g | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O505077.0002 | O505077.ZM08X14Z | 22,5 | 45 | 77,5 | 60 | 110 | 80 | 35 | 75 | 8 | 15 | M8 | 15 | 387 |
