BISAGRA CON FRICCIÓN REGULABLE Y ORIFICIO PASANTE
15
O460
Cerniere con frizione/blocco
Materiales:
Poliamida reforzada.
Resistente a aceites y grasas.
Superficie:
Satinada.
Color:
Negro (RAL 9011).
Insertos:
(4) Pasador de acero galvanizado.
(1) Tornillo de regulación fricción de acero inoxidable (AISI 304).
(2) Tuerca para tornillo de regulación de acero inoxidable (AISI 304).
(3) Tapón de cobertura pasador de rotación de PA6.
Orificio:
Orificio pasante obtenido mediante moldeo del plástico para tornillo de fijación (O460032 = M04, O460047 = M06).
Regulación de la fricción:
Utilizando un destornillador y girando el tornillo de regulación (1), es posible variar la fuerza de la fricción hasta un máximo de:
O460032: 0.8 Nm.
O460047: 4 Nm.
Requerimientos especiales:
Ninguna.

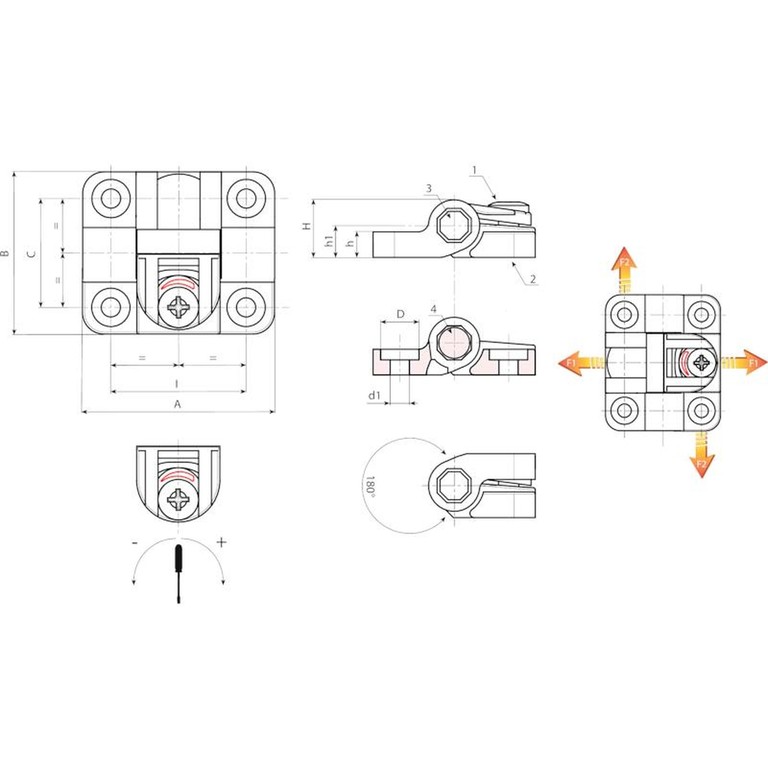

| Código | art. | I | C | A | B | H | h | h1 | D | d1 | Peso (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O460032.0001 | O460032.TG04.501 | 32 | 25,5 | 45 | 38 | 13,5 | 6 | 7,5 | 9 | 4,5 (M4) | 17 | 700 | 1400 |
| O460047.0001 | O460047.TG06.501 | 47,5 | 38 | 63,5 | 58 | 20,5 | 8,5 | 11,5 | 12,5 | 6,5 (M6) | 47 | 1500 | 2250 |
