BISAGRA PLANA CON INSERTO CON ORIFICIO ROSCADO
15
O430
Cerniere in plastica con inserti filettati
Materiales:
Poliamida reforzada.
Resistente a aceites y grasas.
Superficie:
Satinada.
Color:
Negro (RAL 9011).
Insertos:
Pasador de acero galvanizado.
Casquillo con orificio roscado ciego de latón (tolerancia rosca 6H).
Requerimientos especiales:
Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material.
Bajo pedido, y por determinadas cantidades, colores según la tabla de la.

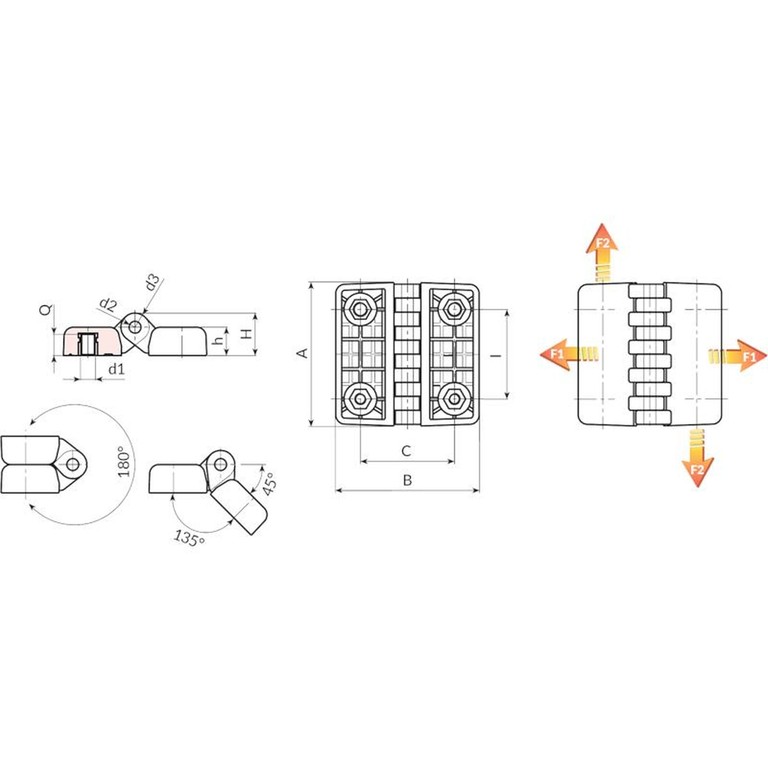

| Código | art. | I | C | A | B | h | H | d2 | d3 | d1 6H | Q | Peso (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O43030.0001 | O43030.TM0501 | 30 | 30 | 48 | 48 | 10.5 | 15.5 | 5 | 10 | M5 | 7 | 35 | 2000 | 1370 |
| O43030.0002 | O43030.TM0601 | 30 | 30 | 48 | 48 | 10.5 | 15.5 | 5 | 10 | M6 | 7 | 35 | 2000 | 1370 |
| O43040.0001 | O43040.TM0601 | 40 | 40 | 64 | 64 | 13 | 19 | 5 | 12 | M6 | 8,5 | 67 | 4100 | 1800 |
| O43040.0004 | O43040.TM0801 | 40 | 40 | 64 | 64 | 13 | 19 | 5 | 12 | M8 | 8,5 | 65 | 4100 | 1800 |
| O43060.0001 | O43060.TM0801 | 60 | 63 | 96 | 96 | 19 | 28.5 | 8 | 19 | M8 | 14 | 220 | 2450 | 2650 |
| O43060.0002 | O43060.TM1001 | 60 | 63 | 96 | 96 | 19 | 28.5 | 8 | 19 | M10 | 14 | 228 | 2450 | 2650 |
