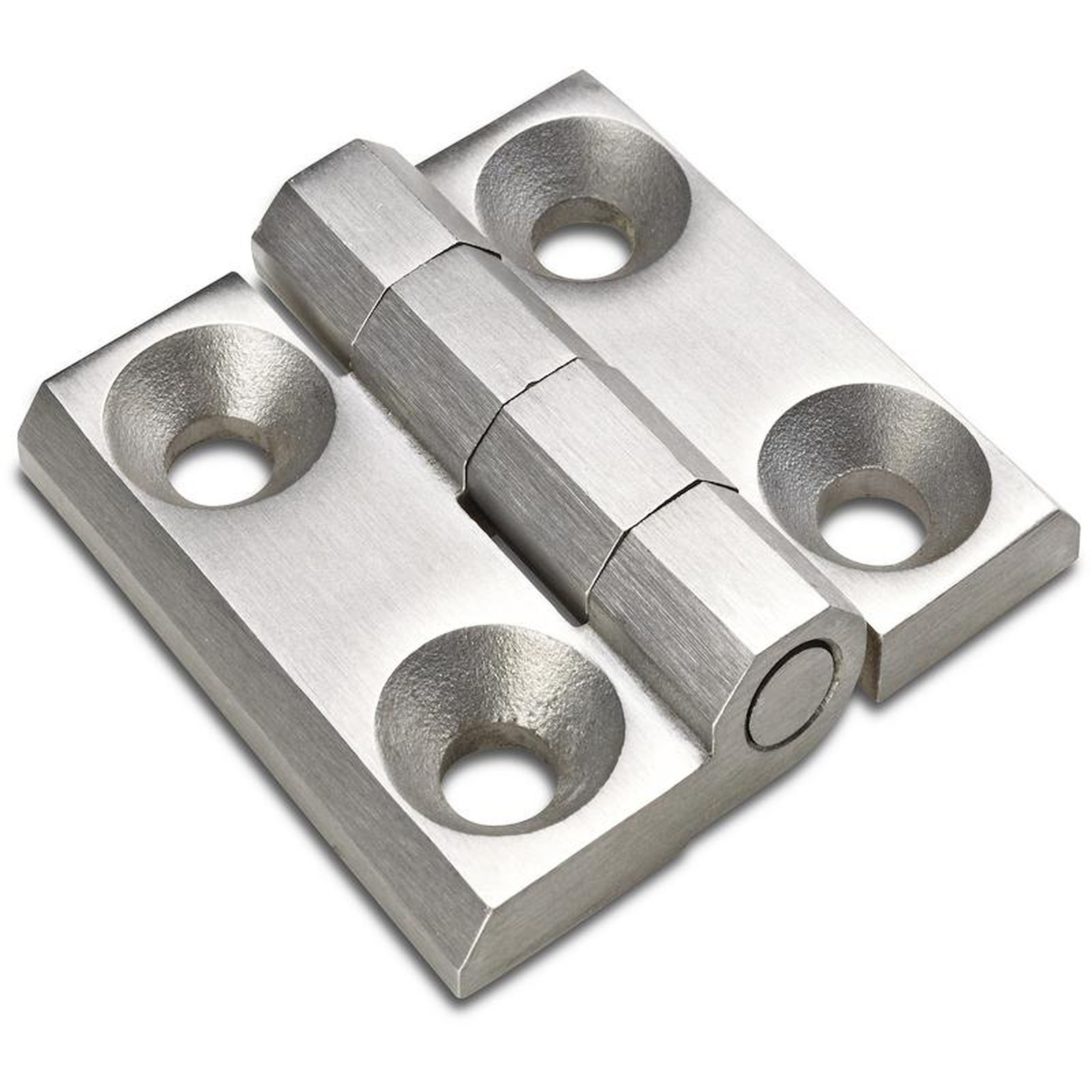

BISAGRA DE ACERO INOXIDABLE CON ORIFICIOS PASANTES
15
O300CIN
Cerniere in acciaio
Materiales:
Acero inoxidable (AISI 316).
Superficie:
Cepillada natural.
Color:
Naturale.
Insertos:
Pasador de rotación de acero inoxidable (AISI 303).
Orificios:
Orificios pasantes obtenidos mediante moldeo. Orificio avellanado de 90° para tornillos UNI 5933 - UNI 6109.
Requerimientos especiales:
Ninguna.

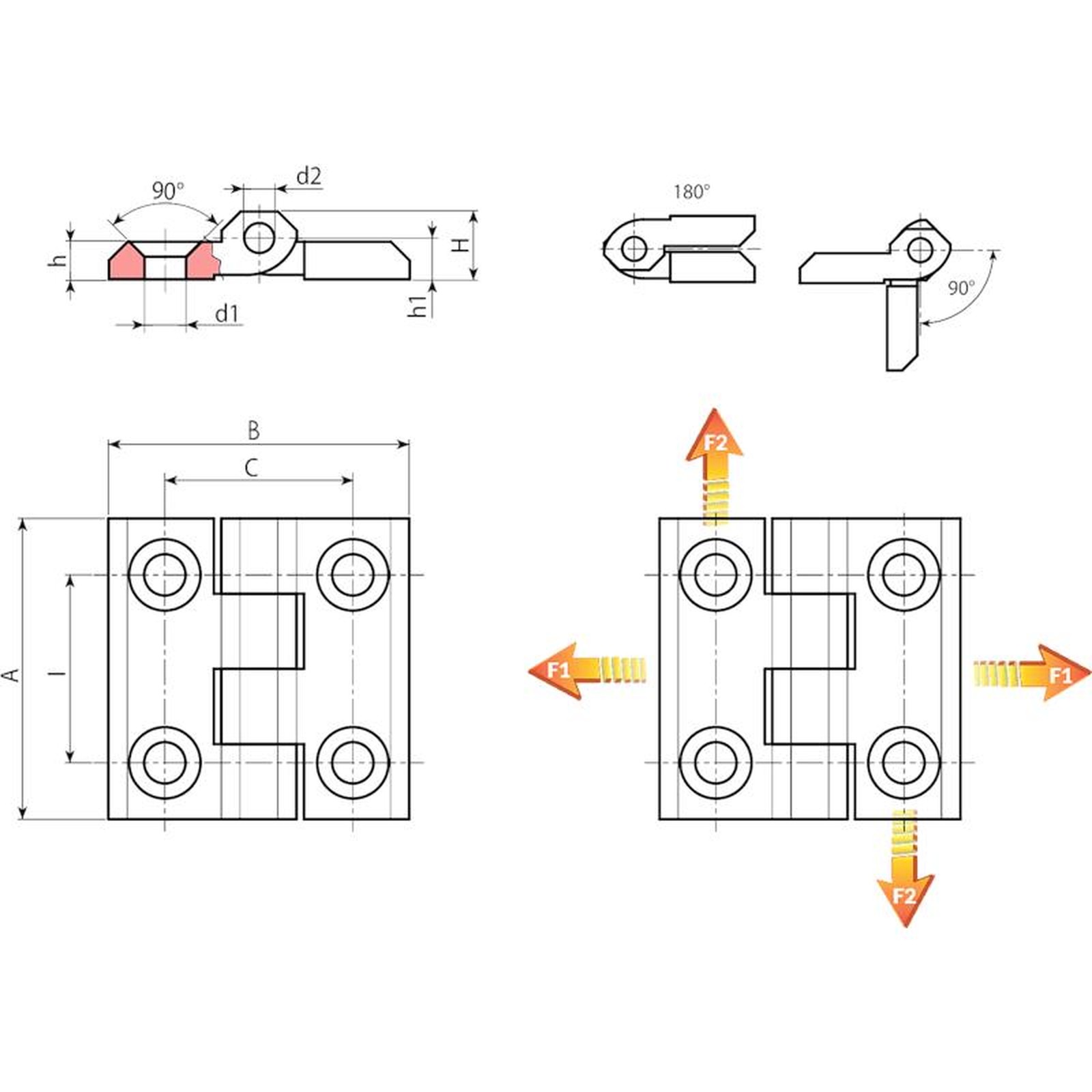

| Código | Art. | I | C | A | B | H | h | h1 | d2 | d1 | Peso (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O30025.0001 | O30025.HG5.5CIN | 25 | 25 | 40 | 40 | 9 | 5 | 5,5 | 4 | 5,5 | 60 | - | - |
| O30030.0001 | O30030.HG6.5CIN | 30 | 30 | 50 | 50 | 11,5 | 5,5 | 6,5 | 6 | 6,5 | 100 | 19600 | 9800 |
| O30036.0001 | O30036.HG8.5CIN | 36 | 36 | 60 | 60 | 15 | 8 | 8,5 | 8 | 8,5 | 190 | - | - |
