PERILLA MOLETEADA CON CASQUILLO CON ORIFICIO ROSCADO
14
N248
Manicotti zigrinati
Materiales:
Poliamida reforzada.
Resistente a aceites y grasas.
Superficie:
Satinada.
Color:
Negro (RAL 9011).
Tapón:
Tapón central de poliamida gris (RAL 7035).
Insertos:
Casquillo con orificio roscado pasante de acero galvanizado (tolerancia rosca 6H).
Notas:
(*) Fijación brida NFLAN lateral (accesorio).
Requerimientos especiales:
Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar con el orificio d1 según diseño.
Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material y con diferente revestimiento.
Bajo pedido, y por determinadas cantidades, colores (con gama reducida) según la tabla de la.

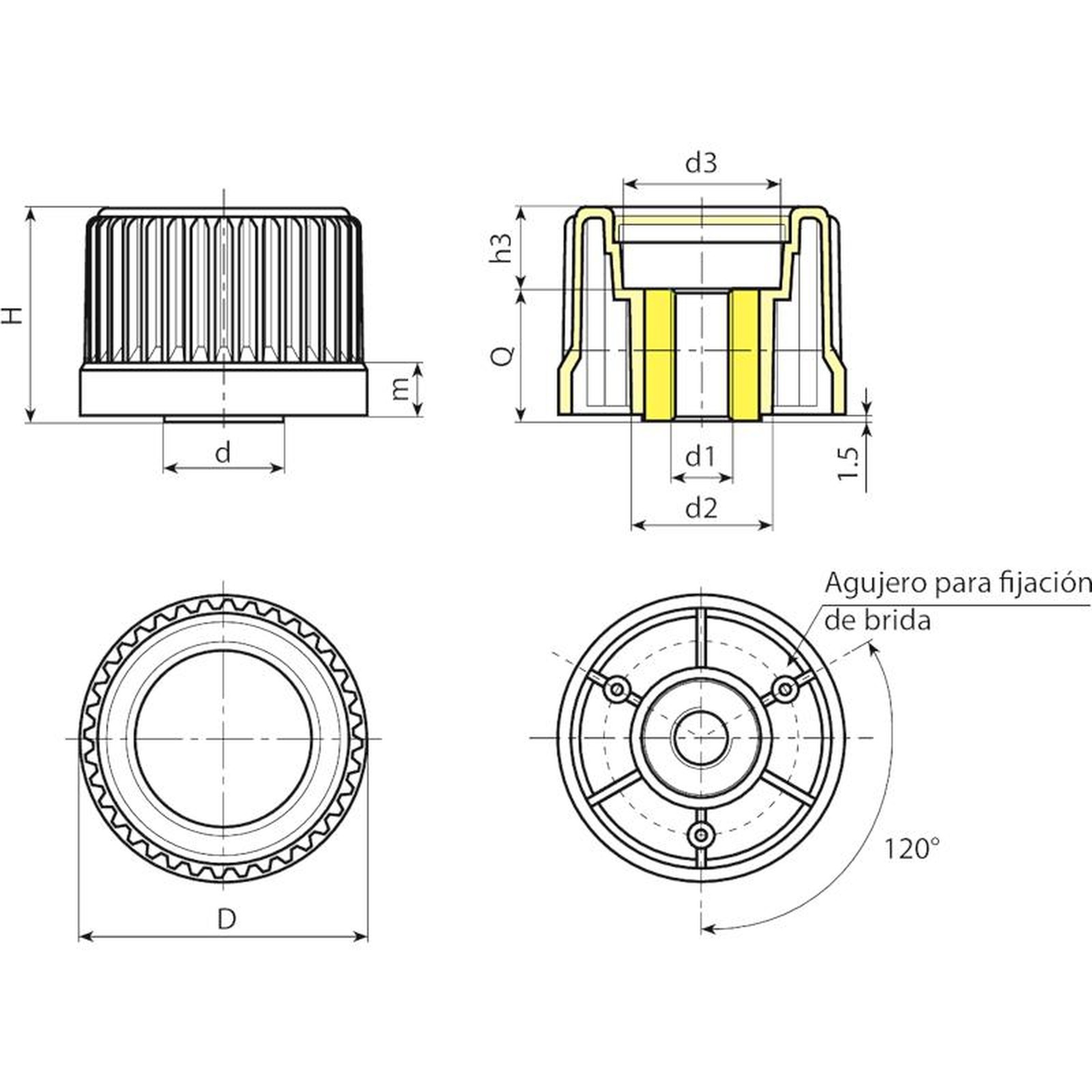

| Código | Art. | D | H | m | d | d2 | d3 | h3 | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| N24830.0001 | N24830.TM0801 (*) | 30 | 31,5 | 11,5 | 20 | 20 | 18 | 5,5 | M8 | 26 | 79 |
| N24843.0002 | N24843.TM1001 | 43 | 37,5 | 11,5 | 22 | 27,5 | 23 | 13,5 | M10 | 24 | 85 |
| N24854.0002 | N24854.TM1201 | 54 | 43,5 | 12 | 26 | 32 | 31 | 13,5 | M12 | 30 | 155 |
| N24865.0001 | N24865.TM1201 | 65 | 48,5 | 12 | 27 | 32 | 36 | 18,5 | M12 | 30 | 180 |
| N24878.0001 | N24878.TM1401 | 78 | 55,5 | 12,5 | 31 | 36 | 50 | 23,5 | M14 | 32 | 270 |
Orificios roscados ya previstos: N248-30 : M08-M10-M12
Orificios roscados ya previstos: N248-43 : M08-M10-M12
Orificios roscados ya previstos: N248-54 : M08-M10-M12
Orificios roscados ya previstos: N248-65 : M10-M12-M14
Orificios roscados ya previstos: N248-78 : M12-M14-M16
Atención: con un mínimo de 100 unidades, el diámetro d1 se puede producir con las dimensiones requeridas.
