EMPUÑADURA DE MANGO GIRATORIO Y PLEGABLE DE ACERO INTEGRAL
13
M336
Manici pieghevoli
Materiales:
M336:
Acero automático.
M336CIN:
Acero inoxidable (AISI 303).
Superficie:
M336:
Torneada fina, galvanizada azul estándar.
M336CIN:
Torneada fina, natural no tratada.
Insertos:
M336:
1) Perno giratorio y plegable roscado de acero galvanizado con cabeza de cruz.
(2) Tuerca roscada de acero galvanizado DIN 934.
(3) Muelle de acero galvanizado.
M336CIN:
(1) Perno giratorio y plegable roscado de acero inoxidable (AISI 303) con cabeza de cruz.
(2) Tuerca roscada de acero inoxidable (AISI 304) DIN 934.
(3) Muelle de acero inoxidable (AISI 302).
Requerimientos especiales:
Ninguna.

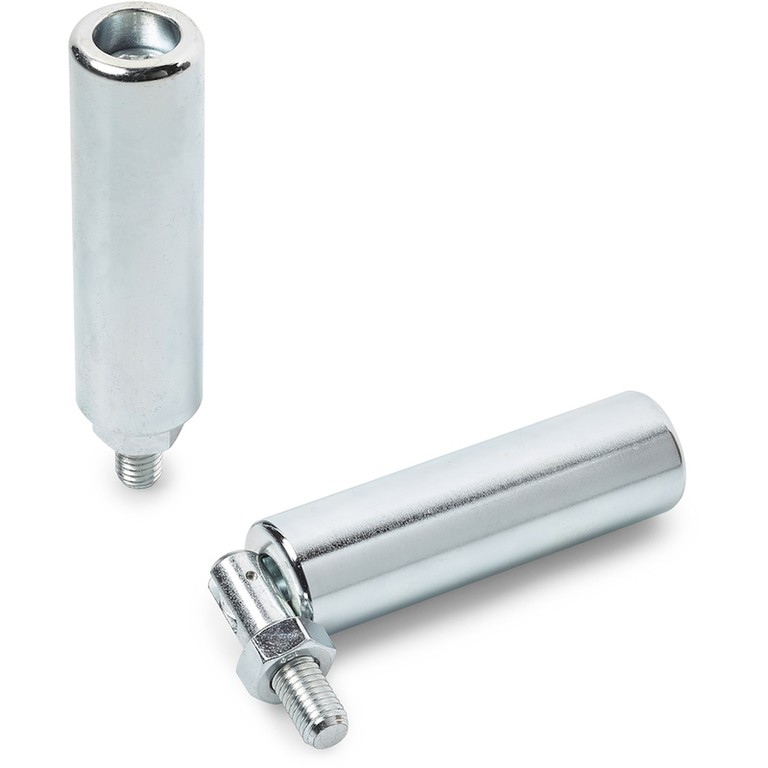

Versión M336: versión de acero galvanizado.

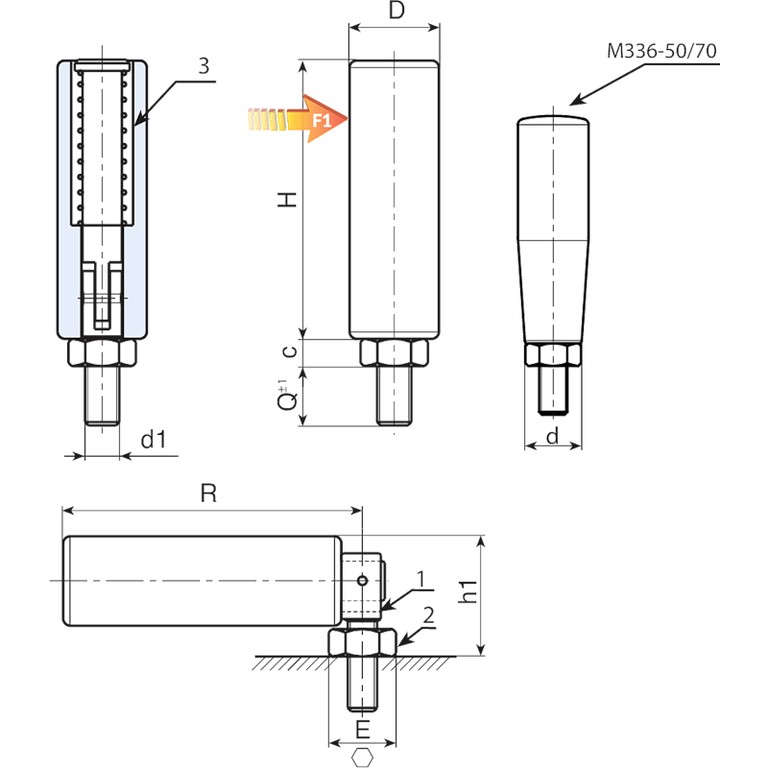

| Código | art. | H | D | d | E | R | c | h1 | d1 6g | Q | Peso (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M33650.0002 | M33650.VZM06X09 | 49 | 20 | 15 | 10 | 53 | 5 | 24,5 | M6 | 9 | 91 | 270 |
| M33670.0002 | M33670.VZM08X10 | 69 | 23 | 20 | 13 | 73 | 6,5 | 28 | M8 | 10 | 177 | 840 |
| M33682.0002 | M33682.VZM10X15 | 81 | 26 | - | 17 | 87 | 8 | 35 | M10 | 15 | 312 | 1700 |
| M33690.0002 | M33690.VZM10X15 | 89 | 26 | - | 17 | 95 | 8 | 35 | M10 | 15 | 333 | 2700 |

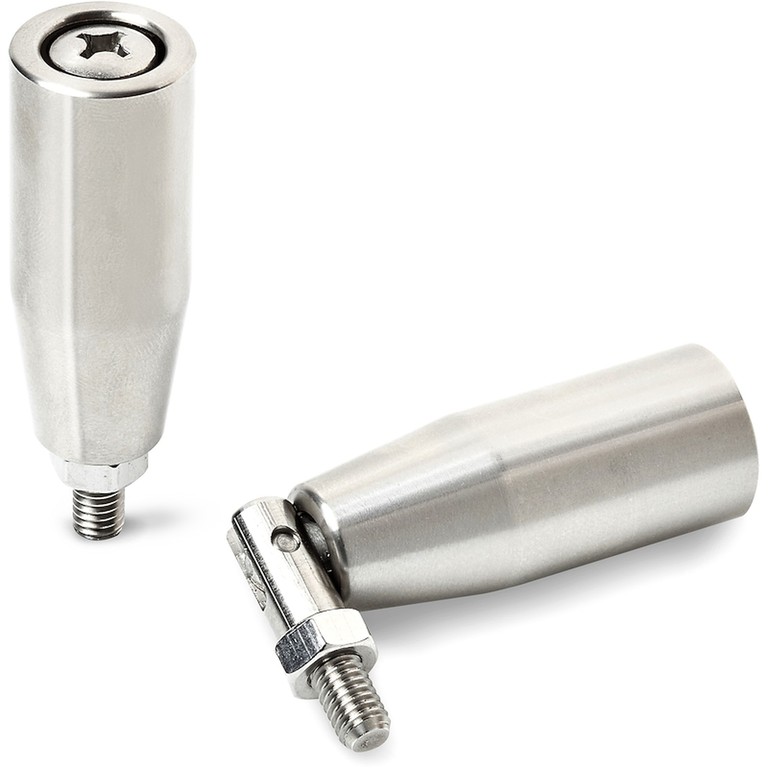

Versión M336CIN: versión de acero inoxidable.
| Código | art. | H | D | d | E | R | c | h1 | d1 6g | Q | Peso (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M33650.0001 | M33650.INM06X09CIN | 49 | 20 | 15 | 10 | 53 | 5 | 24,5 | M6 | 9 | 91 | 270 |
| M33670.0001 | M33670.INM08X10CIN | 69 | 23 | 20 | 13 | 73 | 6,5 | 28 | M8 | 10 | 177 | 840 |
| M33682.0001 | M33682.INM10X15CIN | 81 | 26 | - | 17 | 87 | 8 | 35 | M10 | 15 | 312 | 1700 |
| M33690.0001 | M33690.INM10X15CIN | 89 | 26 | - | 17 | 95 | 8 | 35 | M10 | 15 | 333 | 2700 |
