EMPUÑADURA REDONDA CON ORIFICIO A PRESIÓN
13
M135
Manici con foro a pressione
Materiales:
Poliamida reforzada.
Resistente a aceites y grasas.
Superficie:
Satinada.
Color:
Negro (RAL 9011).
Orificio:
Versión TG:
Orificio liso ciego, con nervaduras deformables de retención, obtenido mediante moldeo del plástico.
Versión TM:
Orificio roscado ciego obtenido mediante moldeo del plástico (tolerancia de la rosca no aplicable).
Fijación:
Versión TG:
A presión.
Requerimientos especiales:
Bajo pedido, y por determinadas cantidades, se puede suministrar el mango con el orificio roscado (código TM).
Bajo pedido, y por determinadas cantidades, se puede suministrar el diámetro d1 según dibujo.
Bajo pedido, y por determinadas cantidades, colores según la tabla de la.

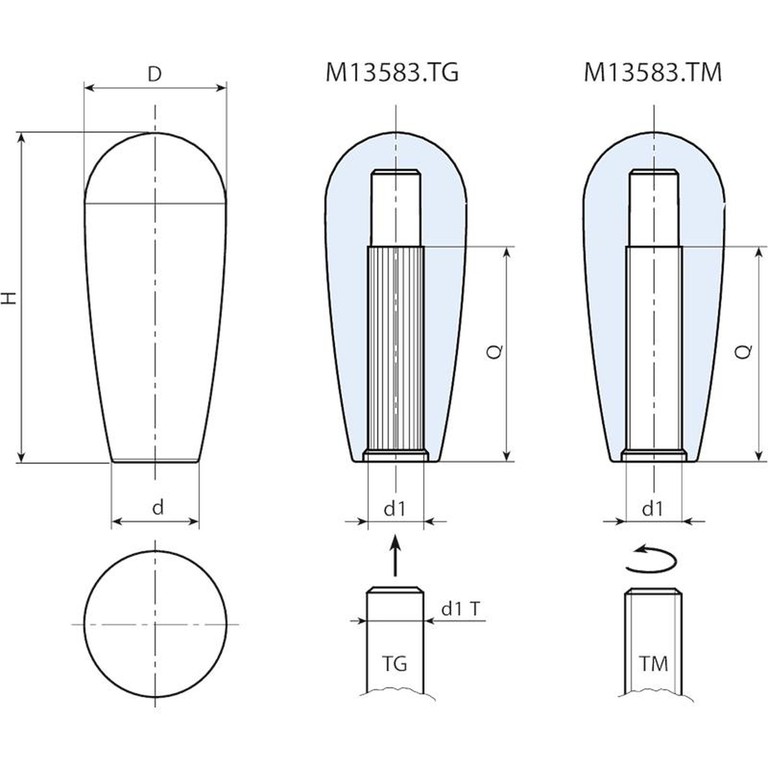

Versión TM: Con orificio roscado.
| Código | art. | H | D | d | d1 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|
| M13583.0017 | M13583.TM1001 | 84,5 | 35,5 | 23 | M10 | 50 | 64 |
Versión TG: Con orificio a presión.
| Código | art. | H | D | d | d1 T | d1 | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|
| M13583.0004 | M13583.TG1001 | 84,5 | 35,5 | 23 | +0 -0,058 | 10 | 50 | 64 |
| M13583.0008 | M13583.TG1201 | 84,5 | 35,5 | 23 | +0 -0,070 | 12 | 50 | 62 |
| M13583.0011 | M13583.TG1401 | 84,5 | 35,5 | 23 | +0 -0,070 | 14 | 50 | 59 |
