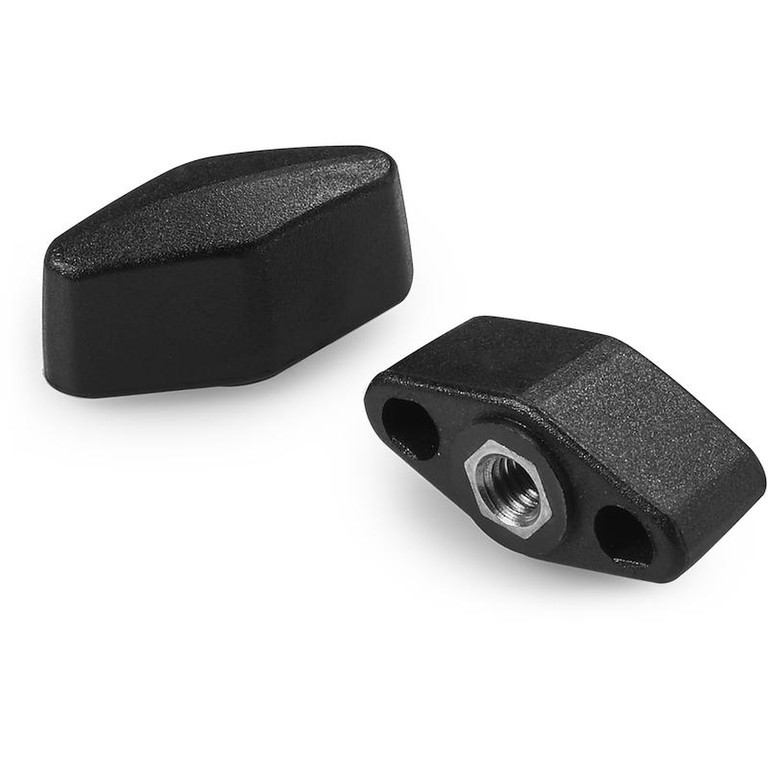

PALOMILLA CON CASQUILLO CON ORIFICIO ROSCADO CIEGO
12
L750
Galletti standard
Materiales:
Poliamida reforzada.
Resistente a aceites y grasas.
Superficie:
Satinada.
Color:
Negro (RAL 9011).
Insertos:
L750:
Casquillo con orificio roscado ciego de latón (tolerancia rosca 6H).
L750CIN:
Casquillo con orificio roscado ciego de acero inoxidable (AISI 303) (tolerancia rosca 6H).
Requerimientos especiales:







Versión L750: inserto de latón.

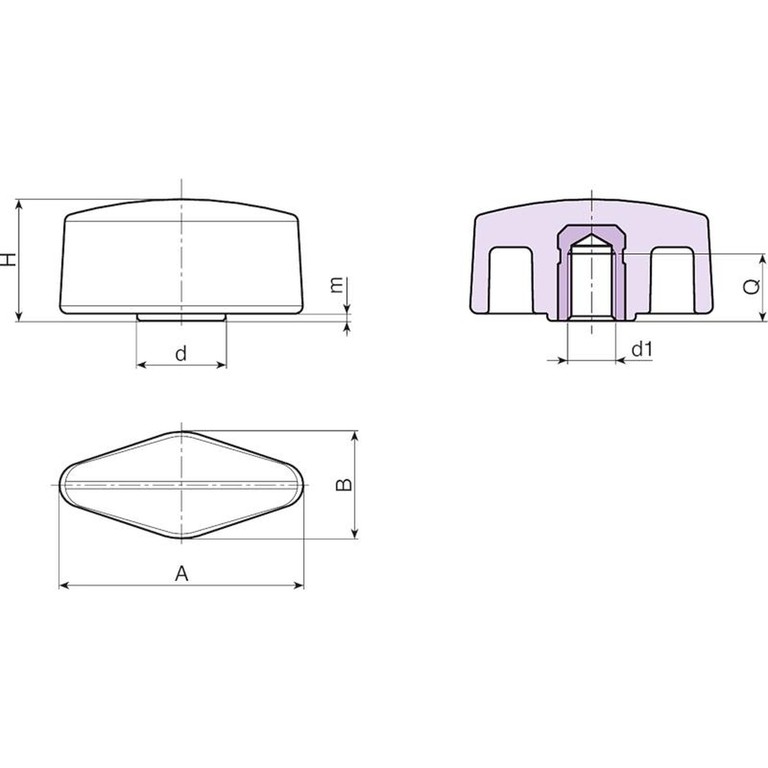

Código | Art. | A | B | H | m | d | d1 6H | Q | Peso (g) |
---|---|---|---|---|---|---|---|---|---|
L75032.0001 | L75032.TM0501 | 33 | 15 | 16.5 | 1 | 12 | M5 | 7 | 7 |
L75032.0003 | L75032.TM0601 | 33 | 15 | 16.5 | 1 | 12 | M6 | 7 | 6 |
L75032.0007 | L75032.TM0801 | 33 | 15 | 16.5 | 1 | 12 | M8 | 7 | 6 |
L75048.0001 | L75048.TM0601 | 48 | 15 | 16 | 1 | 12.5 | M6 | 8 | 10 |
L75048.0002 | L75048.TM0801 | 48 | 15 | 16 | 1 | 12.5 | M8 | 8 | 10 |
Versión L750CIN: inserto de acero inoxidable AISI 303.
Código | Art. | A | B | H | m | d | d1 6H | Q | Peso (g) |
---|---|---|---|---|---|---|---|---|---|
L75032.0002 | L75032.TM0501CIN | 33 | 15 | 16.5 | 1 | 12 | M5 | 7 | 9 |
L75032.0004 | L75032.TM0601CIN | 33 | 15 | 16.5 | 1 | 12 | M6 | 7 | 8 |
L75032.0008 | L75032.TM0801CIN | 33 | 15 | 16.5 | 1 | 12 | M8 | 7 | 8 |
L75048.0003 | L75048.TM0801CIN | 48 | 15 | 16 | 1 | 12.5 | M8 | 7 | 8 |
