MANGO EN T CON CASQUILLO ROSCADO
L270
Tiranti
Description
El mango en T con inserto dotado de orificio roscado ciego ha sido diseñado para ser utilizado de dos modos: el primero y más importante, tomando en cuenta el diseño, es el modo push-pull. Es decir, conectado a una varilla mediante la cual se "tira" o se "empuja". El segundo modo es una combinación de rotación y empuje/tracción. El producto es macizo, sin cavidades y, por lo tanto, apto para los sectores alimentario y médico. El producto se ofrece también con diferentes variantes, como el inserto de acero inoxidable o la rosca formada en el plástico, sin inserto. Apto para usos especiales en los que se requiere un producto sin metal. El uso de este producto es un poco más reducido que el de otras empuñaduras más universales. En efecto, se utiliza principalmente en máquinas herramienta manuales, equipos para automoción, máquinas para la elaboración de la madera y numerosos equipos para el deporte y el gimnasio. El mango en T L270 está fabricado con materiales a base de poliamida reforzada. Disponible también con inserto dotado de orificio liso o perno roscado.
Materiales:
Poliamida reforzada.
Resistente a aceites y grasas.
Superficie:
Satinada.
Color:
Negro: (RAL 9011 cód. 01).
Anaranjado: (RAL 2004 cód. 02).
Rojo: (RAL 3000 cód. 16).
Insertos:
Casquillo con orificio roscado ciego de latón (tolerancia rosca 6H).
Requerimientos especiales:
Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material.
Bajo pedido, y por determinadas cantidades, colores según la tabla de la.
Video:

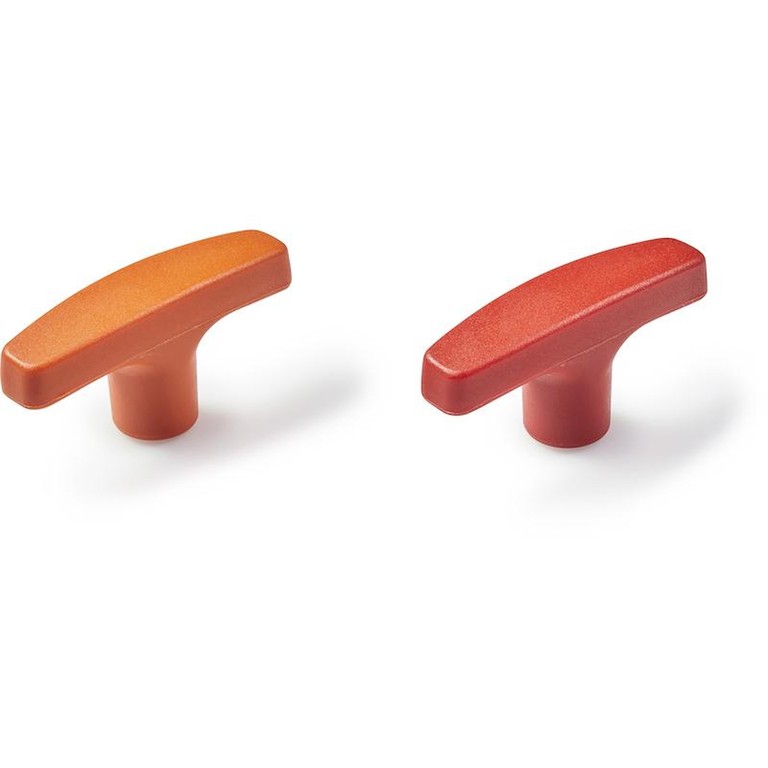

Versión L270 - 01 Mango en T de color negro (RAL 9001 código 01)

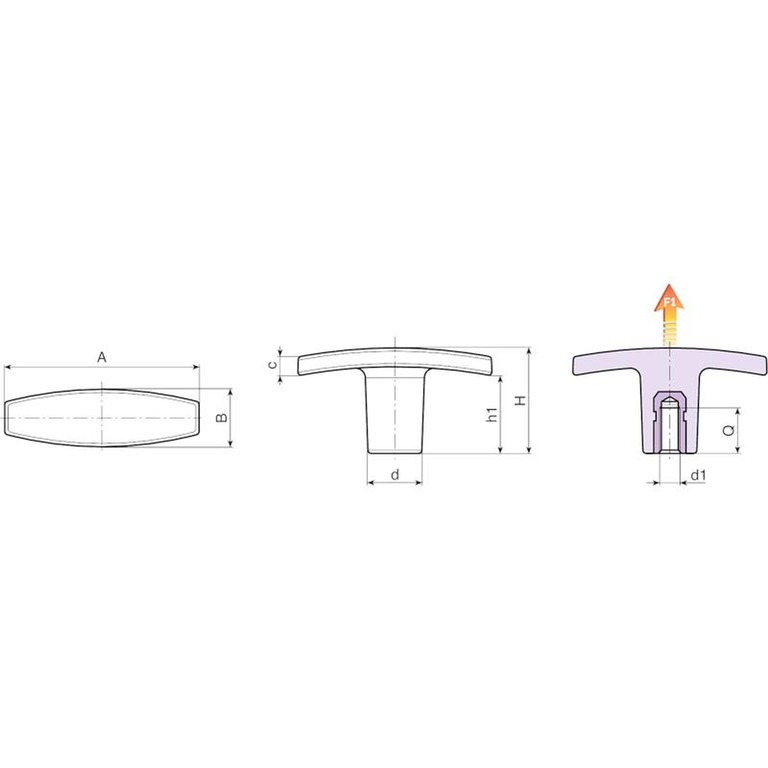

| Código | Art. | A | B | H | h1 | c | d | d1 6H | Q | Peso (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L27050.0002 | L27050.TM0501 | 50 | 15 | 24 | 17 | 5 | 14 | M5 | 12 | 13 | 4100 |
| L27050.0009 | L27050.TM0601 | 50 | 15 | 24 | 17 | 5 | 14 | M6 | 10 | 11 | 4100 |
| L27050.0015 | L27050.TM0801 | 50 | 15 | 24 | 17 | 5 | 14 | M8 | 14 | 12 | 4100 |
| L27060.0003 | L27060.TM0501 | 60 | 18 | 33 | 24 | 6 | 16.5 | M5 | 12 | 19 | 5800 |
| L27060.0006 | L27060.TM0601 | 60 | 18 | 33 | 24 | 6 | 16.5 | M6 | 10 | 16.5 | 5800 |
| L27060.0010 | L27060.TM0801 | 60 | 18 | 33 | 24 | 6 | 16.5 | M8 | 14 | 17.5 | 5800 |
| L27060.0014 | L27060.TM1001 | 60 | 18 | 33 | 24 | 6 | 16.5 | M10 | 21 | 21 | 5800 |
| L27072.0003 | L27072.TM0601 | 72 | 19 | 34 | 20 | 10 | 18 | M6 | 15 | 25 | 6500 |
| L27072.0006 | L27072.TM0801 | 72 | 19 | 34 | 20 | 10 | 18 | M8 | 20 | 28 | 6500 |
| L27072.0010 | L27072.TM1001 | 72 | 19 | 34 | 20 | 10 | 18 | M10 | 21 | 30 | 6500 |
| L27072.0017 | L27072.TM1201 | 72 | 19 | 34 | 20 | 10 | 18 | M12 | 17 | 30 | 6500 |
Versión L270 - 02 Mango en T de color anaranjado (RAL 2004 código 02)
| Código | Art. | A | B | H | h1 | c | d | d1 6H | Q | Peso (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L27050.0012 | L27050.TM0602 | 50 | 15 | 24 | 17 | 5 | 14 | M6 | 10 | 11 | 4100 |
| L27060.0012 | L27060.TM0802 | 60 | 18 | 33 | 24 | 6 | 16.5 | M8 | 14 | 17.5 | 5800 |
| L27072.0013 | L27072.TM1002 | 72 | 19 | 34 | 20 | 10 | 18 | M10 | 21 | 30 | 6500 |
Versión L270 - 16 Mango en T de color rojo (RAL 3000 código 16)
| Código | Art. | A | B | H | h1 | c | d | d1 6H | Q | Peso (g) | F1 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L27050.0006 | L27050.TM0516 | 50 | 15 | 24 | 17 | 5 | 14 | M5 | 12 | 13 | 4100 |
| L27050.0014 | L27050.TM0616 | 50 | 15 | 24 | 17 | 5 | 14 | M6 | 10 | 11 | 4100 |
| L27060.0013 | L27060.TM0816 | 60 | 18 | 33 | 24 | 6 | 16.5 | M8 | 14 | 17.5 | 5800 |
| L27072.0015 | L27072.TM1016 | 72 | 19 | 34 | 20 | 10 | 18 | M10 | 21 | 30 | 6500 |
