BASE PARA POMO DE MANIOBRA MACIZO CON ALOJAMIENTO INDICADOR Y PREDISPOSICIÓN PARA MANGO

11

KBASE


Volantini di manovra con sede per indicatore gravitazionale

    Materiales:

    Poliamida reforzada y estabilizada.

    Resistente a aceites y grasas.

    Superficie:

    Satinada.

    Color:

    Negro (RAL 9011).

    Inserto:

    Casquillo con orificio liso pasante de acero galvanizado (tolerancia orificio H10).

    Inserto lateral:

    Casquillo de latón con orificio roscado pasante.

    Indicador instalable:

    Utilice indicadores gravitacionales modelos serie K650 o K660. El indicador se puede utilizar solo en posición vertical (eje máquina horizontal). El indicador y el correspondiente tornillo sin cabeza de fijación d7 se deben comprar por separado. Para más información sobre los indicadores, consulte las páginas correspondientes a los artículos K650 y K660.

    (*) Con el adaptador KS08050.T01, es posible instalar el indicador K650050.

    Fijación:

    Para eventuales sistemas de fijación y para la realización de lengüetas y/o orificios cuadrados, se ruega consultar las notas técnicas adjuntas al catálogo.

    Requerimientos especiales:

    Bajo pedido y con un mínimo de 50 unidades, los insertos se pueden suministrar con orificio d1 con tolerancia H7 y acabado pavonado.

    Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar con el orificio d1 según diseño.

    Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material y con diferente revestimiento.

    El indicador se debe solicitar aparte.

    Bajo pedido, y por determinadas cantidades, el alojamiento del indicador puede ser diferente.

    Correspondencias diámetros/indicadores:

    d5=50 --> K650050

    d5=80 --> K650080 o K660080

    Ficha de datos

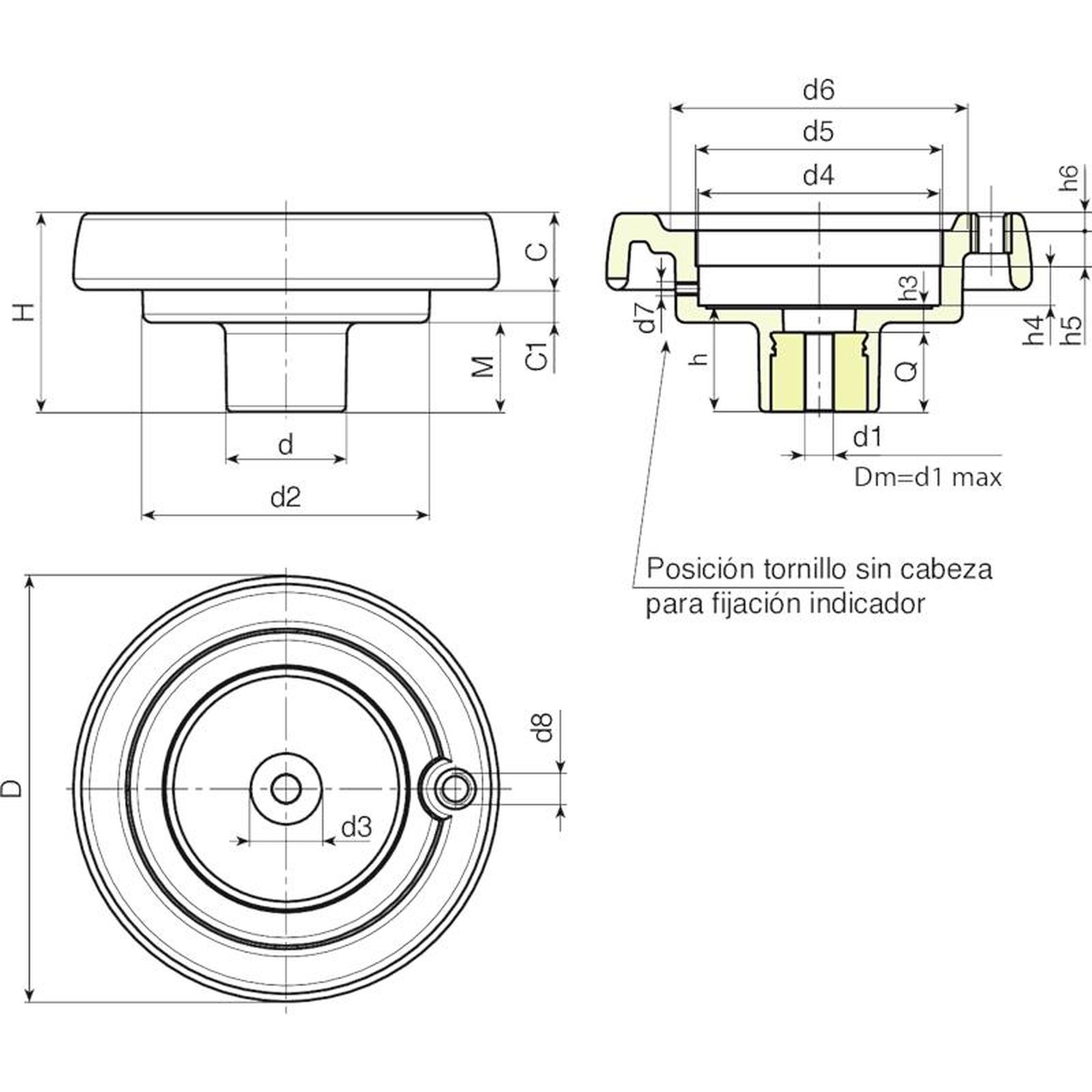

    Código art. D H d d2 M C C1 d3 d4 d5 d6 d7 d8 h h3 h4 h5 h6 Dm d1 Q Peso (g)
    K087.T050P5.801P K087.T050P5.801P 86 53 32 62 21 17 15 20 50,8 50 63 M6 M6 26,5 6,5 11,5 12 3 12 5,8 20 155
    K100.T050P6.801P K100.T050P6.801P 99 55,5 32 63 23,5 20,5 11,5 20 50,8 50 68 M6 M6 29 9 11,5 12 3,5 12 6,8 20 170
    K130.T080P6.801P K130.T080P6.801P 130 65,5 42 98 28,5 23,5 13,5 29 85,2 80* 90 M6 M8 34 10 13,5 12,5 5 20 6,8 24 350
    K150.T080P6.801P K150.T080P6.801P 149 69 42 101 31 25,5 12,5 29 85,2 80* 106 M6 M10 37 9 13,5 12,5 6,5 20 6,8 28 430
    K175.T080P6.801P K175.T080P6.801P 174 73 41 114 30 31,5 11,5 26 85,2 80* 126 M6 M10 39 11 13,5 12,5 8 20 6,8 28 650
    K200.T080P6.801P K200.T080P6.801P 201 71 46 136 24,5 32 14,5 30 85,2 80* 145 M6 M10 35 12 13,6 12,5 10 22 6,8 23 810
    Atención: Con un mínimo de 50 unidades, el diámetro d1 se puede producir bajo pedido (tolerancia del orificio H10 galvanizado y H7 pavonado).
    Dm = Diámetro máximo obtenible de mecanización posterior (ampliación).
