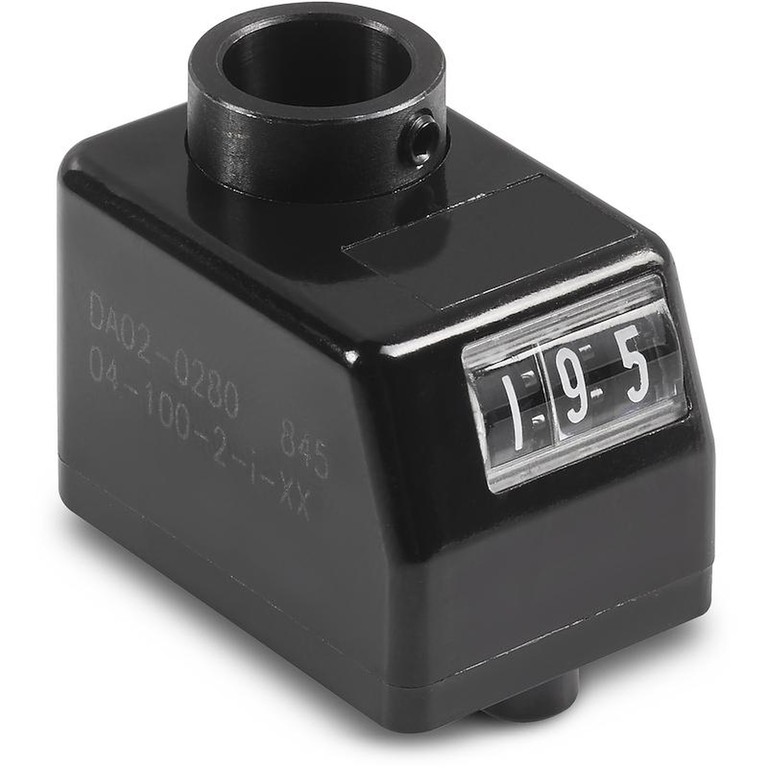

BLOQUE NUMERADOR DE 3 CIFRAS
K600
Blocchetti numeratori ed accessori
Materiales:
(1-2) Caja numerador:
Poliamida reforzada con fibra de vidrio. Resistente a aceites y grasas.
(3) Tornillo sin cabeza de fijación:
K600: Acero C45
K600CIN: Acero inoxidable (AISI 304).
(4) Casquillo de conexión con el eje:
K600: Acero automático.
K600CIN: Acero inoxidable (AISI 303).
(5) Ventana:
Polimetilmetacrilato (PMMA).
(6) Anillos numerados:
Poliamida.
Superficie:
(1-2-6) Lisa
(4) Lisa con torneado fino.
(5) Lisa con efecto lectura facilitada.
Color:
(1) Tapa caja:
Negro (RAL 9011 cód. 01)
(2) Caja:

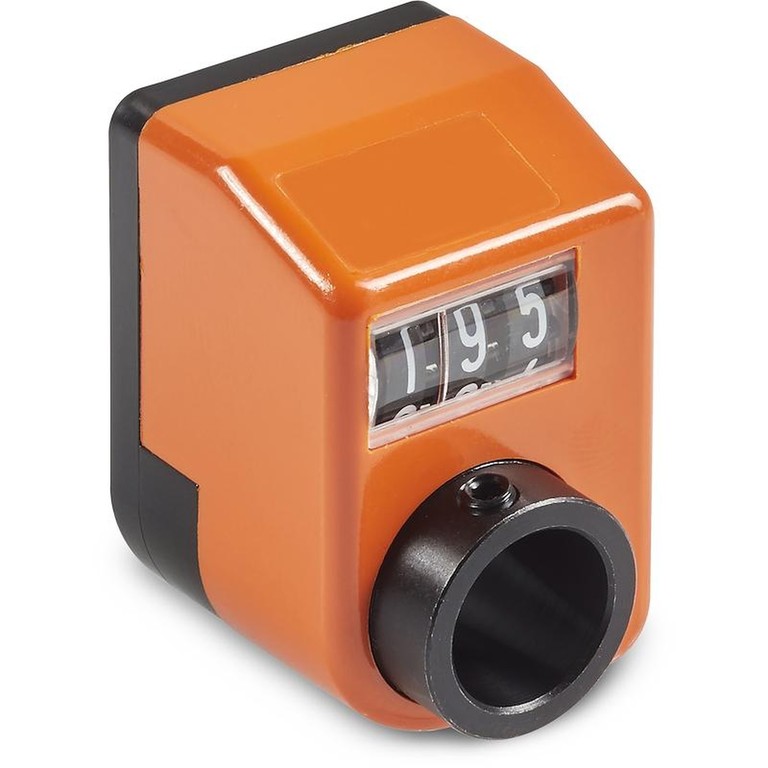

K600: Negro (RAL 9011 cód. 01).

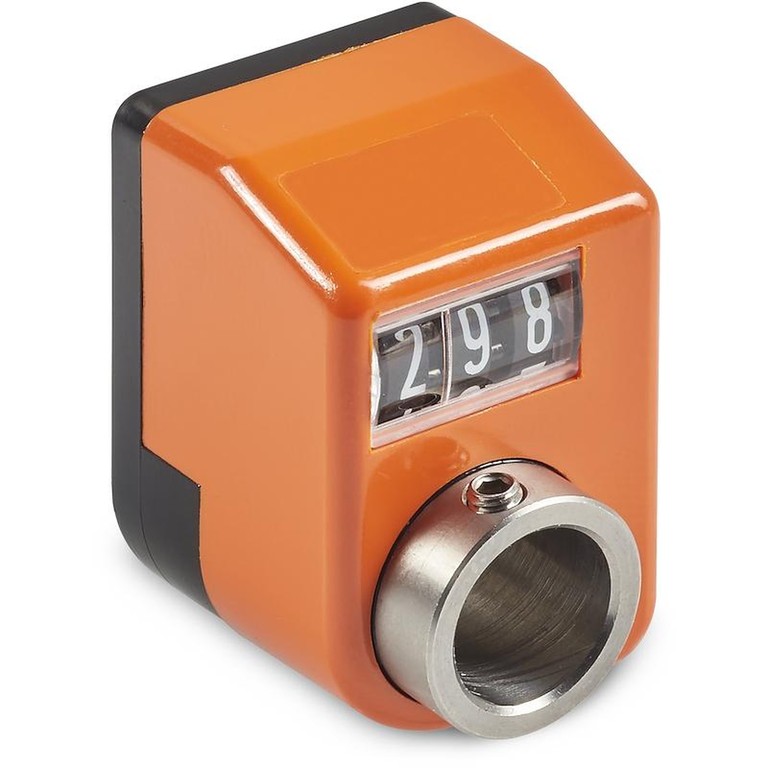

K602: Anaranjado (RAL 2004 cód. 02).
K603: Gris (RAL 7035 cod. 13).
(3) Tornillo sin cabeza de fijación:
K600: Pavonado.
K600CIN: Natural.
(4) Casquillo de conexión
K600: Pavonada.
K600CIN: Natural.
(5) Ventana:
Transparente.
(6) Anillos numerados:
Anillo negro con número blanco.
Caracteres anillos numerados:
Tampografiados de color blanco. Altura carácter aproximadamente 4 mm.
Relación de reducción (GR):
La relación de reducción establece qué número debe aparecer en el numerador después de una vuelta completa (360°). Por ejemplo, eligiendo una relación de reducción de 15, después de una vuelta, en la ventana se visualizará la cifra 015. La posición del decimal ayudará a desmultiplicar la medida; en efecto, eligiendo una cifra decimal, el 015 se vuelve 01,5.
Posición de lectura/montaje (PL):
El bloque numerador se puede colocar en la aplicación en cuatro posiciones diferentes. Se ruega elegir la más idónea para el uso previsto:
P1 = Vertical con números en la parte superior;
P2 = Vertical con números en la pared vertical.
P3 = Horizontal con números en la pared inclinada;
P4 = Horizontal con números en la pared vertical.
Sentido de rotación (SR):
O = aumento de los valores con rotación dextrógira
A = aumento de los valores con rotación levógira
Punto decimal (PD):
El bloque numerador se puede elegir también con punto decimal. En este caso, dado que tiene tres cifras, la posición decimal está disponible en la forma siguiente:
PD = 0 - ningún decimal indicado (000)
PD = 1 - una cifra decimal indicada (00.0)
PD = 2 - dos cifras decimales indicadas (0.00)
Junta base caja:

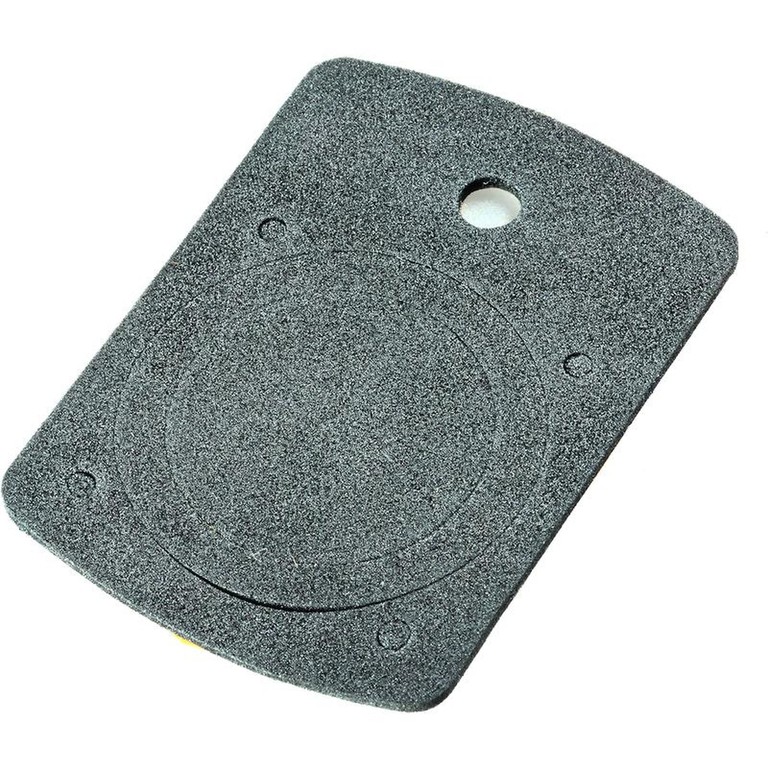

Cada numerador se suministra con junta base caja de poliuretano expandido negro. Para recibir elementos adicionales, solicite el código K607033.
Requerimientos especiales:

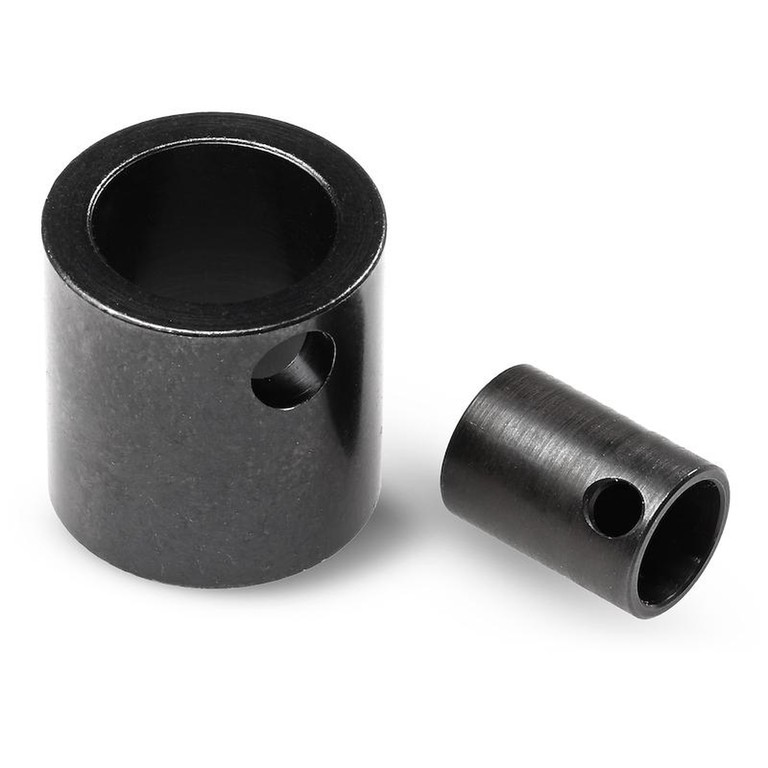

Bajo pedido, se puede suministrar un casquillo de reducción K605 de acero pavonado para el orificio del eje: diámetros disponibles: 06 - 07 - 08.
Bajo pedido, se puede suministrar una espiga antirrotación con compensación de juego.

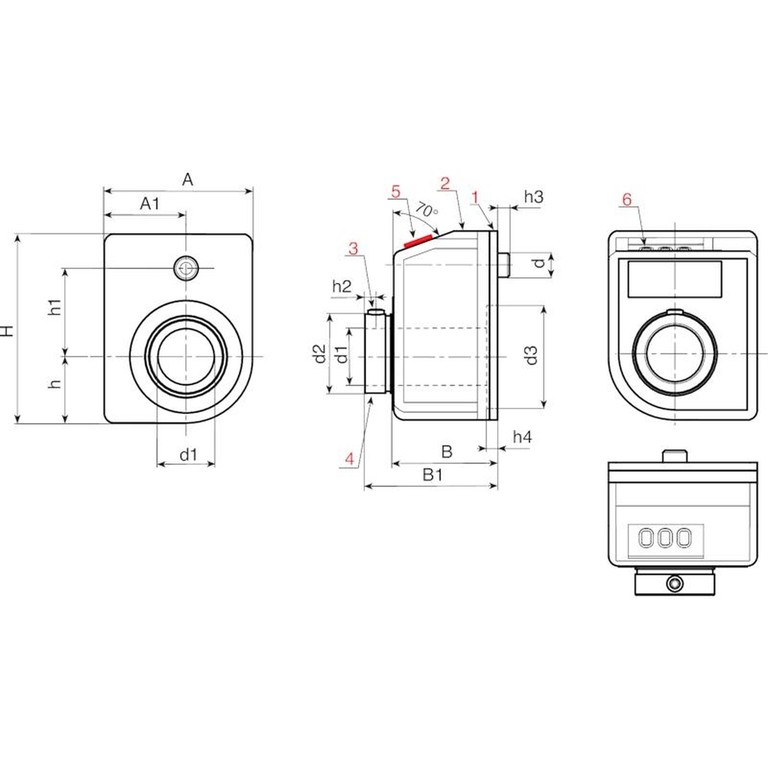

art. | H | A | h | h1 | h2 | h3 | h4 | A1 | B | B1 | d | d2 | d3 | d1 H7 | GR | SR | PL | DP | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
K600033.TD10.......... | 33 | 22 | 9,3 | 18 | 2,5 | 5 | 3,4 | 12,7 | 21 | 26 | 6 | 13,8 | 16 | 10 | 7/5 - 10 - 12/5 -15 -17/5 - 20 - 25 - 30 - 35-40 - 50 - 60 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2 | 20 |
K602033.TD10.......... | 33 | 22 | 9.3 | 18 | 2.5 | 5 | 3.4 | 12.7 | 21 | 26 | 6 | 13.8 | 16 | 10 | 7/5 - 10 - 12/5 -15 -17/5 - 20 - 25 - 30 - 35-40 - 50 - 60 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2 | 20 |
K603033.TD10.......... | 33 | 22 | 9.3 | 18 | 2.5 | 5 | 3.4 | 12.7 | 21 | 26 | 6 | 13.8 | 16 | 10 | 7/5 - 10 - 12/5 -15 -17/5 - 20 - 25 - 30 - 35-40 - 50 - 60 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2 | 20 |
K600033.TD10........CIN | 33 | 22 | 9.3 | 18 | 2.5 | 5 | 3.4 | 12.7 | 21 | 26 | 6 | 13.8 | 16 | 10 | 7/5 - 10 - 12/5 -15 -17/5 - 20 - 25 - 30 - 35-40 - 50 - 60 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2 | 20 |
K602033.TD10........CIN | 33 | 22 | 9.3 | 18 | 2.5 | 5 | 3.4 | 12.7 | 21 | 26 | 6 | 13.8 | 16 | 10 | 7/5 - 10 - 12/5 -15 -17/5 - 20 - 25 - 30 - 35-40 - 50 - 60 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2 | 20 |
K603033.TD10........CIN | 33 | 22 | 9.3 | 18 | 2.5 | 5 | 3.4 | 12.7 | 21 | 26 | 6 | 13.8 | 16 | 10 | 7/5 - 10 - 12/5 -15 -17/5 - 20 - 25 - 30 - 35-40 - 50 - 60 - 80 - 100 | O-A | P1-P2-P3-P4 | 0-1-2 | 20 |
