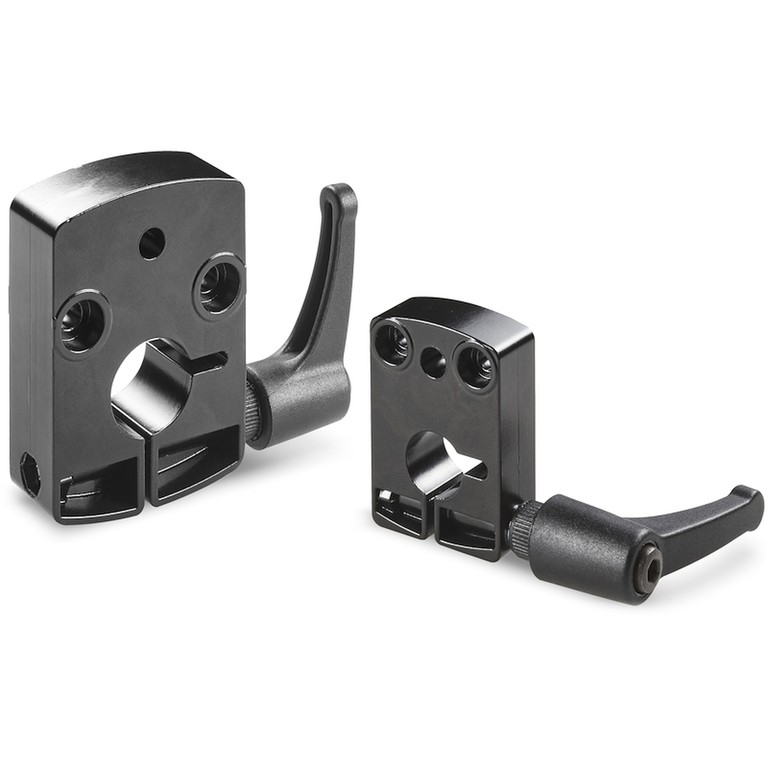

PLACA DE FIJACIÓN PARA BLOQUE NUMERADOR
11
K590
Blocchetti numeratori ed accessori
Materiale:
Placa:
Aleación de zinc fundido a presión (zamak).
Palanca:
Poliamida reforzada con fibra de vidrio. Véanse los datos específicos en art. A580.
Superficie:
Placa:
Lisa, pintada con polvos epoxídicos.
Palanca:
Satinada.
Color:
Negro (RAL 9011).
Sistemas de fijación:
Tornillo Allen (TCCE) M4 de acero galvanizado.

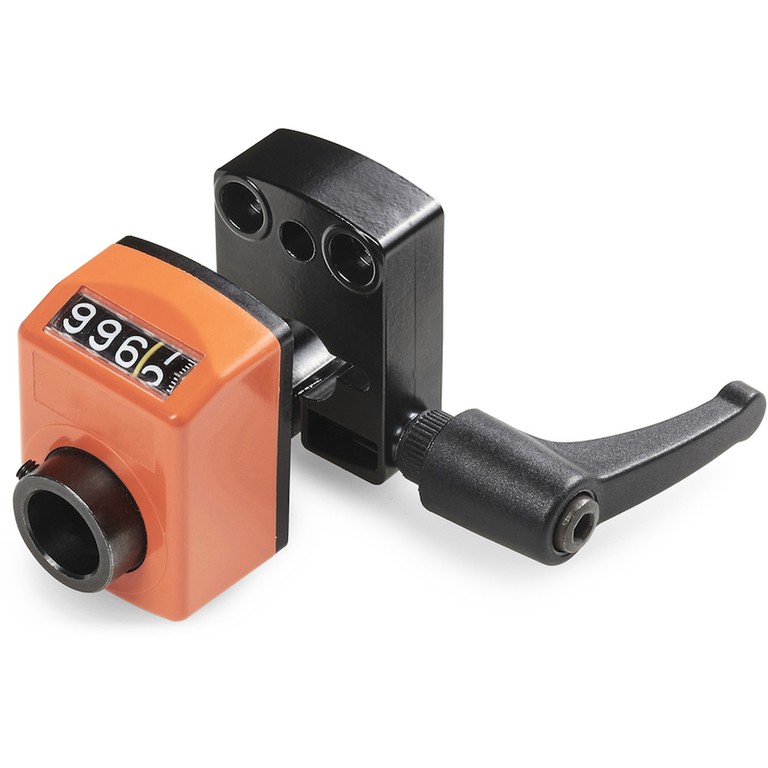

Compatibilidad:
K590047: Para bloque K610047.
K590067: Para bloque K620067.

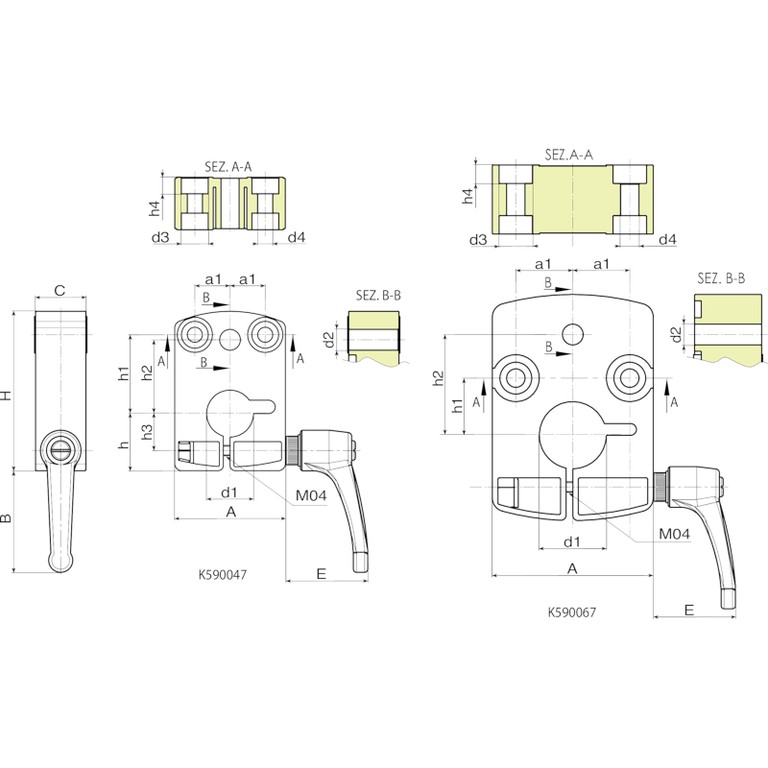

Código | art. | H | A | C | B | E | a1 | h | h1 | h2 | h3 | h4 | d2 | d3 | d4 | d1 | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
K590047.0001 | K590047.TD14P1 | 47,5 | 33 | 15 | 38 | 33 | 10.5 | 17 | 23.5 | 22 | 11 | 4.9 | 6.2 | 8 | 4.5 | 14 | 105 |
K590067.0001 | K590067.TD20P1 | 67.4 | 48 | 20 | 34 | 33 | 17 | - | 17 | 30 | - | 5.5 | 6.2 | 10 | 5.5 | 20 | 165 |
