ABRAZADERA DE PALANCA CON VARILLA DE EMPUJE LIGERA Y CONEXIÓN ROSCADA
10
J295
Chiusure a ginocchiera con leva e manico
Materiales:
(1) Mango de goma termoplástica TPV. Dureza 75 Shore.
(2) Base y varillaje troquelados y plegados de chapa (DD13).
(3) Pernos de rotación y remaches de fijación de acero inoxidable (AISI 304).
(4) Varilla de empuje con orificio roscado de acero automático.
(5) Tuerca de fijación de acero, serie baja con paso fino.
(6) Arandela rectangular troquelada y plegada de chapa (DD13), para la fijación en el panel.
Superficie:
Lisa.
Color:
(1) Rojo RAL 3000.
(4) Pavonado.
(2-5-6) Galvanizado azul estándar.
Requerimientos especiales:
Ninguna.

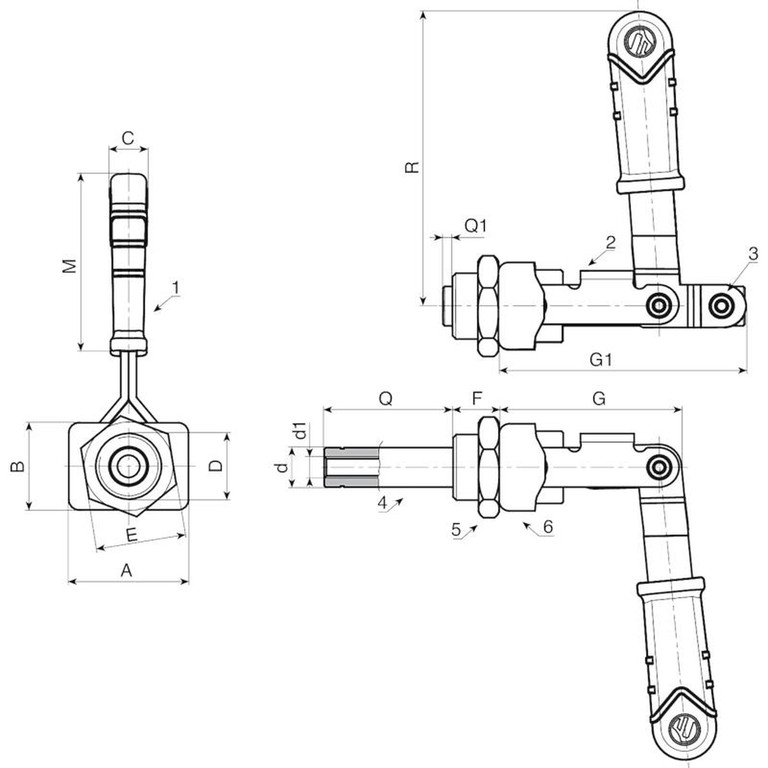

Código | art. | F1 (Kg) | A | B | C | D | E | F | G | G1 | Q | Q1 | M | R | d | d1 | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
J295015.0001 | J295015.FZ16 | 150 | 36,5 | 26,5 | 12 | M20x1,5 | 27 | 14 | 75 | 56 | 38,5 | 1,5 | 53 | 90 | 12 | M8 | 280 |
