ABRAZADERA DE PALANCA VERTICAL DE ACERO SIN BASE DE ACERO Y MANGO DE GOMA
10
J278
Chiusure a ginocchiera con leva e manico

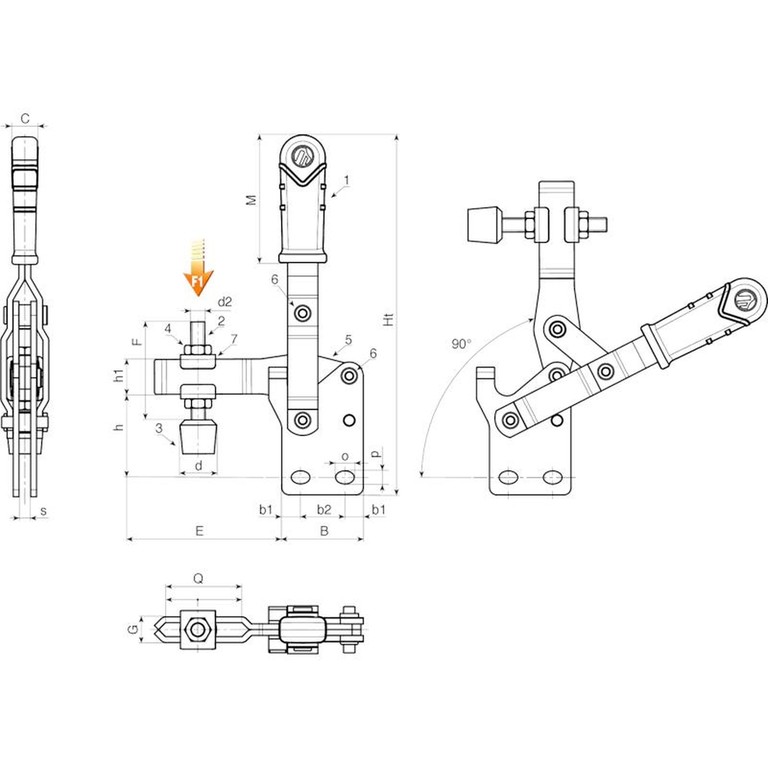

Materiales:
(1) Mango de goma termoplástica TPV. Dureza 75 Shore.
(2) Perno roscado de acero automático.
(3) Puntal de presión de goma de cloropreno. Dureza 75 Shore.
(4) Tuerca de fijación de acero (DIN 934).
(5) Base y varillaje troquelados y plegados de chapa (DD13).
(6) Pernos de rotación y remaches de fijación de acero inoxidable (AISI 303).
(7) Arandelas plegadas de chapa (DD13).
Superficie:
Lisa.
Color:
(1) Rojo RAL 3000.
(3) Negro RAL 9011.
(2-3-4-5-7) Galvanizado azul estándar.
Requerimientos especiales:
Ninguna.
| Código | art. | F1 (Kg) | B | C | E | F | G | Ht | Q | M | d | d2 | o | p | b1 | b2 | h | h1 | s | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J278009.0001 | J278009.FZ16 | 90 | 25,5 | 12 | 42 | 32 | 12,5 | 112 | 20 | 40 | 15 | M6 | 5,3 | 5,3 | 6,4 | 12,7 | 29 | 10 | 6 | 167 |
| J276012.0001 | J276012.FZ16 | 125 | 35 | 12 | 50 | 44 | 11 | 155 | 32 | 55 | 15 | M6 | 5,3 | 5,3 | 8 | 19 | 36 | 15 | 5 | 245 |
| J278020.0001 | J278020.FZ16 | 200 | 42.5 | 12 | 64 | 54 | 14,5 | 180 | 40 | 65 | 20 | M8 | 9 | 6,5 | 10,25 | 22 | 42 | 17,8 | 6 | 401 |
| J278030.0001 | J278030.FZ16 | 300 | 56 | 14,5 | 83 | 75 | 18 | 225 | 60 | 75 | 25 | M10 | 10,5 | 8,5 | 13,5 | 29 | 55 | 20,5 | 8 | 783 |
