CERRADURA UNIVERSAL CON BOTÓN
10
J130
Serrature 1/4 giro M19

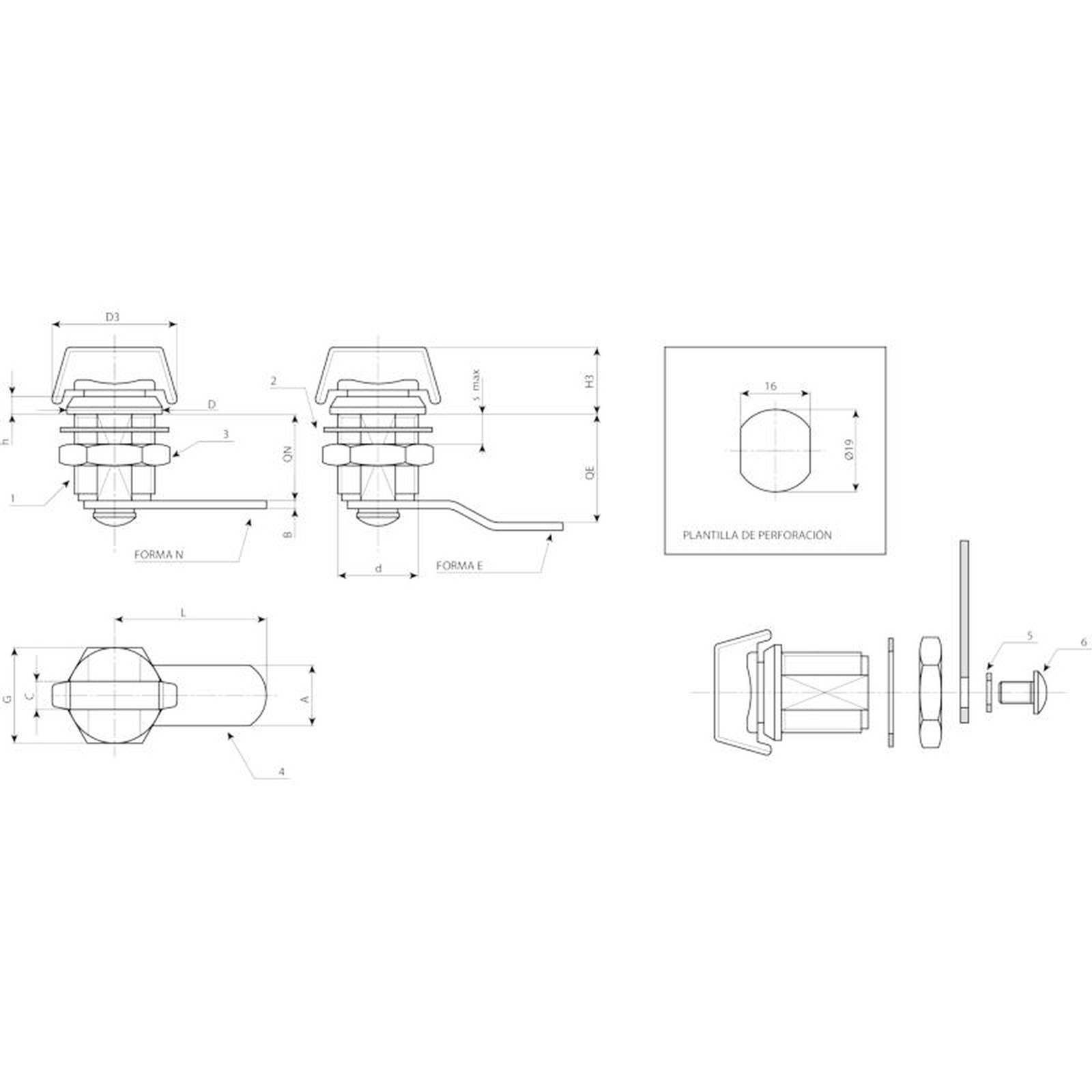

Materiales:
(1) Cuerpo de la cerradura M19 (estátor), rotor y botón de zamak fundido a presión.
(2) Arandela elástica d. 24x1 con orificio 19,4 de acero.
(3) Tuerca hexagonal de fijación M19x1 de acero galvanizado.
(4) Palanca de cierre de acero galvanizado. (Qn forma N recta - Qe forma E plegada externa).
(5) Arandela elástica d. 12x1,5 cónica de acero.
(6) Tornillo de fijación M5x8 con cabeza redonda de estrella de acero galvanizado.
Superficie:
(1) Niquelada.
(2-5) Pavonada.
(3-4-6) Galvanizado azul estándar.
Rotación:
90°.
Requerimientos especiales:
Ninguna.
| Código | Art. | A | d | D | L1 | L | Q | E | F | G | H1 | Ht | H | s (máx.) | s1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| J130019.0004 | J130019.ZN30X20 | 6.5 | M19 | 22 | 29,5 | 30 | 20 | 0 | 14 | 22 | 15 | 31 | 4 | 6 | 2.5 | 57 |
| J130019.0001 | J130019.ZE30X25 | 6.5 | M19 | 22 | 29,5 | 30 | 20 | 5 | 14 | 22 | 15 | 31 | 4 | 6 | 2.5 | 60 |
