POMO MOLETEADO DE METAL CON ORIFICIO ROSCADO
08
W466
Vol. Zigrinati metallo
Materiales:

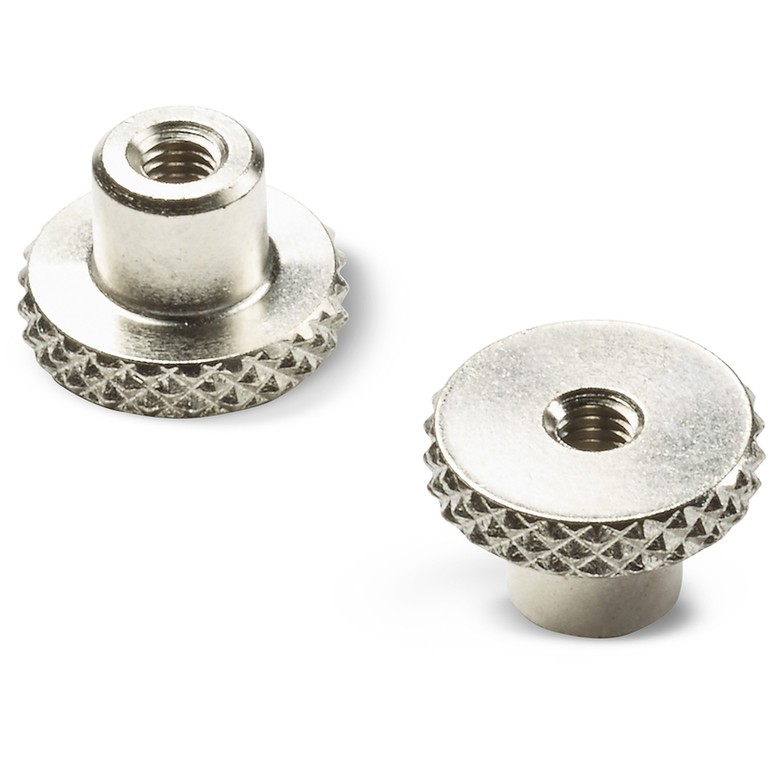

W466:
Acero con clase de resistencia 5.8.

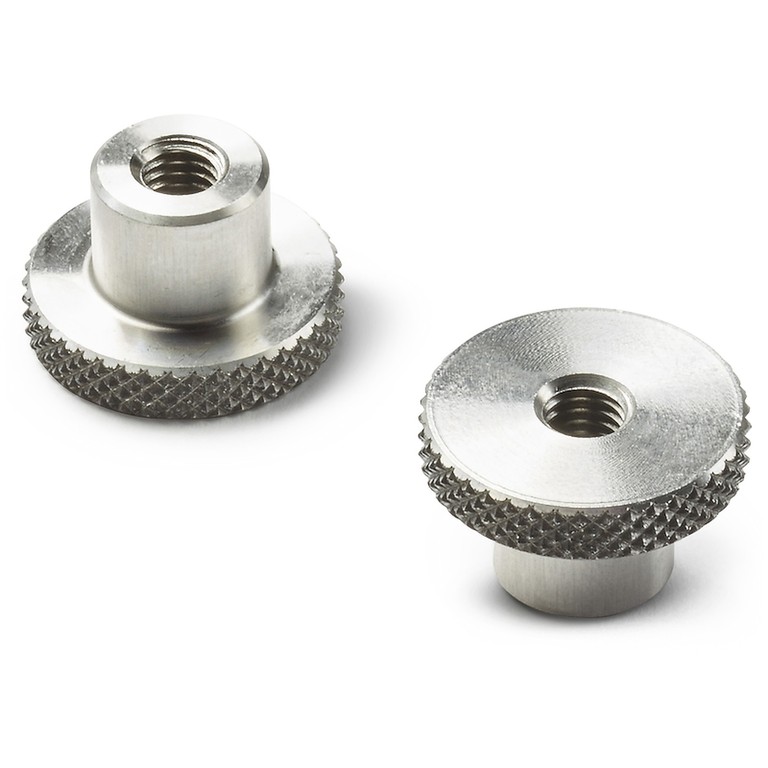

W466 PIN:
Acero inoxidable (AISI 303).
Superficie:
Torneada con baja rugosidad.
Color:
W466:
Niquelado (trat. galvánico).
W466PIN:
Natural.
Acabados alternativos:

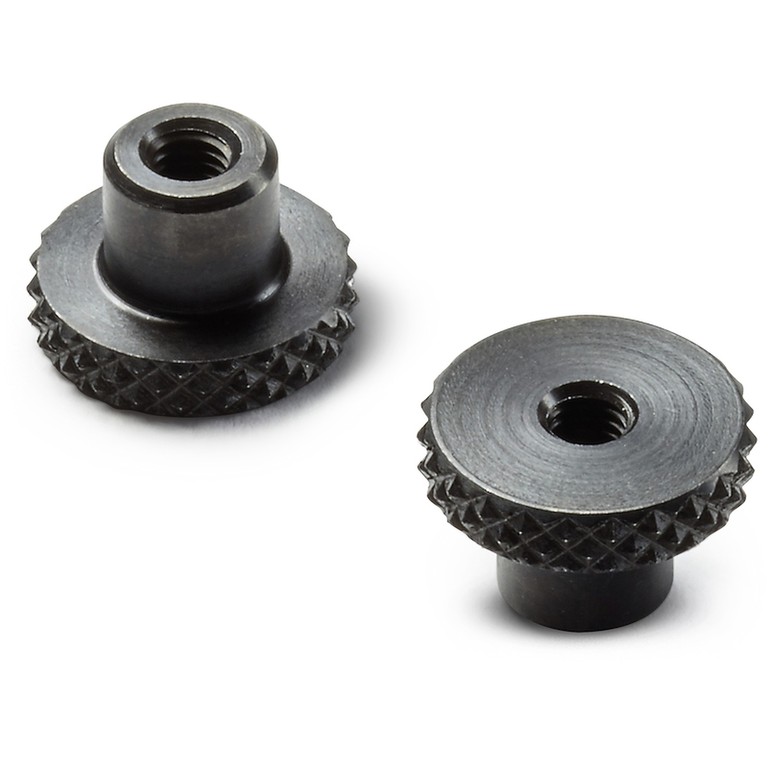

Pavonado:
(sustituir la letra final del código (H) con B (W46629.SM08B).

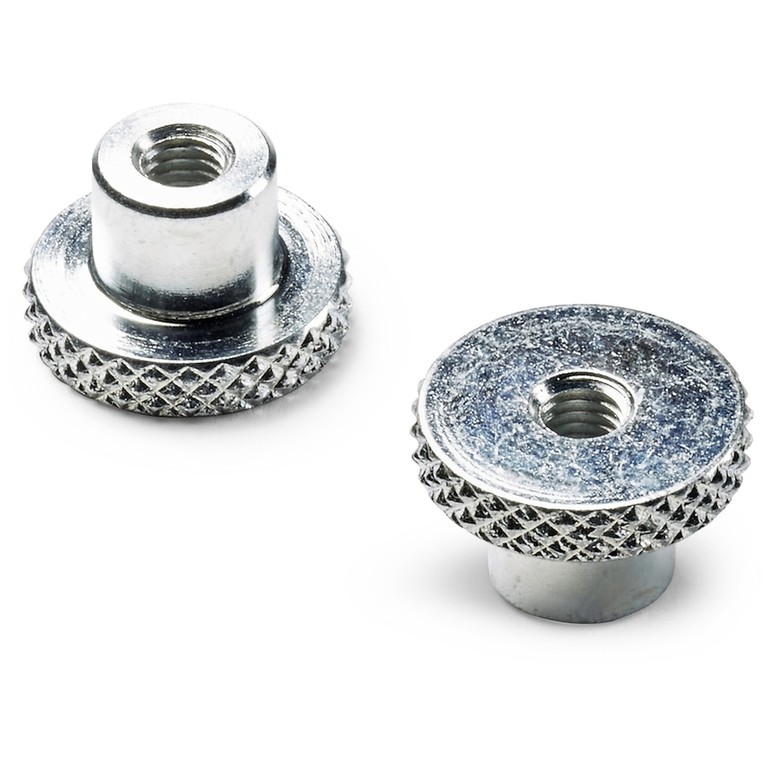

Galvanizado:
(sustituir la letra final del código (H) con Z (W46629.SM08Z).
Orificio:
Orificio roscado pasante obtenido en el material macizo (tolerancia rosca 6H).
Requerimientos especiales:
Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar con diámetros del orificio d1 según diseño.
Versión W466 - de acero niquelado

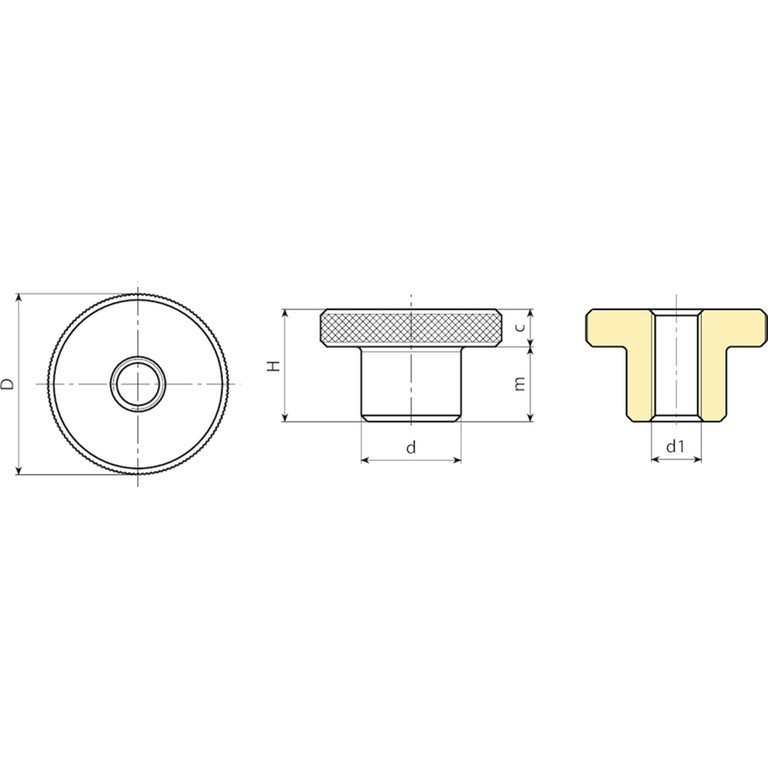

| Código | Art. | d | D | H | m | c | d1 6H | Peso (g) |
|---|---|---|---|---|---|---|---|---|
| W46611.0003 | W46611.SM03H | 6 | 11 | 8 | 5 | 3 | M3 | 3 |
| W46615.0003 | W46615.SM04H | 8 | 15 | 10 | 6 | 4 | M4 | 7 |
| W46619.0002 | W46619.SM05H | 10 | 19 | 12 | 8 | 4 | M5 | 12 |
| W46623.0004 | W46623.SM06H | 12 | 23 | 15 | 10 | 5 | M6 | 22.5 |
| W46629.0003 | W46629.SM08H | 16 | 29 | 18 | 12 | 6 | M8 | 45 |
| W46635.0003 | W46635.SM10H | 20 | 35 | 23 | 15 | 8 | M10 | 87 |
| W46639.0004 | W46639.SM12H | 22 | 39 | 25 | 15 | 10 | M12 | 121 |
Versión W466 - de acero inoxidable (AISI 303).
| Código | Art. | d | D | H | m | c | d1 6H | Peso (g) |
|---|---|---|---|---|---|---|---|---|
| W46611.0001 | W46611.IM03PIN | 6 | 11 | 8 | 5 | 3 | M3 | 3 |
| W46615.0001 | W46615.IM04PIN | 8 | 15 | 10 | 6 | 4 | M4 | 7 |
| W46619.0001 | W46619.IM05PIN | 10 | 19 | 12 | 8 | 4 | M5 | 12 |
| W46623.0001 | W46623.IM06PIN | 12 | 23 | 15 | 10 | 5 | M6 | 22.5 |
| W46629.0001 | W46629.IM08PIN | 16 | 29 | 18 | 12 | 6 | M8 | 45 |
| W46635.0001 | W46635.IM10PIN | 20 | 35 | 23 | 15 | 8 | M10 | 87 |
| W46639.0002 | W46639.IM12PIN | 22 | 39 | 25 | 15 | 10 | M12 | 121 |
