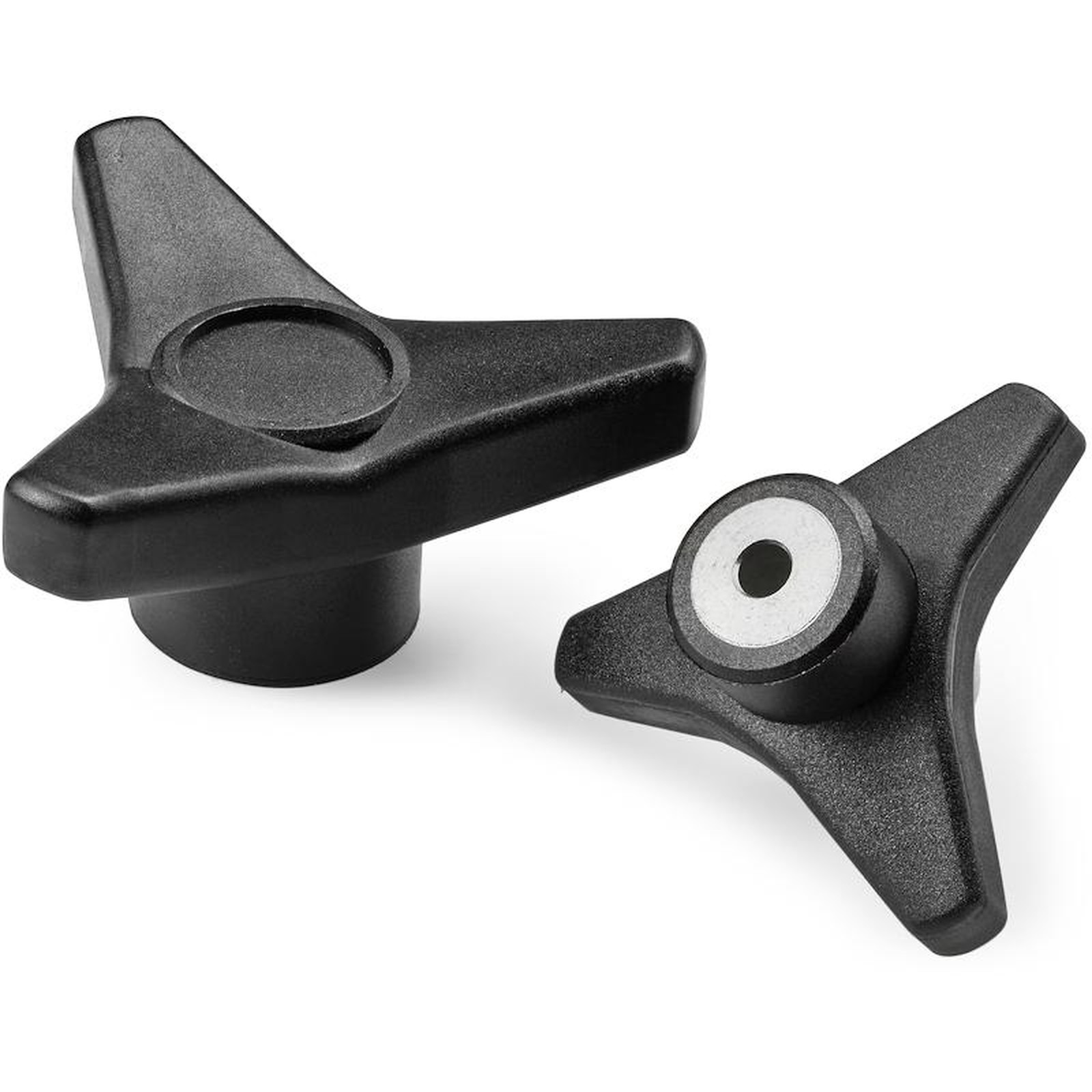

POMO MACIZO 3 LÓBULOS CON CASQUILLO CON ORIFICIO LISO
06
F662
Volantini a 3 lobi
Materiales:
Poliamida reforzada.
Resistente a aceites y grasas.
Superficie:
Satinada.
Color:
Negro (RAL 9011).
Insertos:
Casquillo con orificio liso ciego de acero galvanizado (tolerancia orificio H10).
Requerimientos especiales:
Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar con el orificio d1 deseado.
Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material.
Bajo pedido, y por determinadas cantidades, colores (con gama reducida) según la tabla de la.

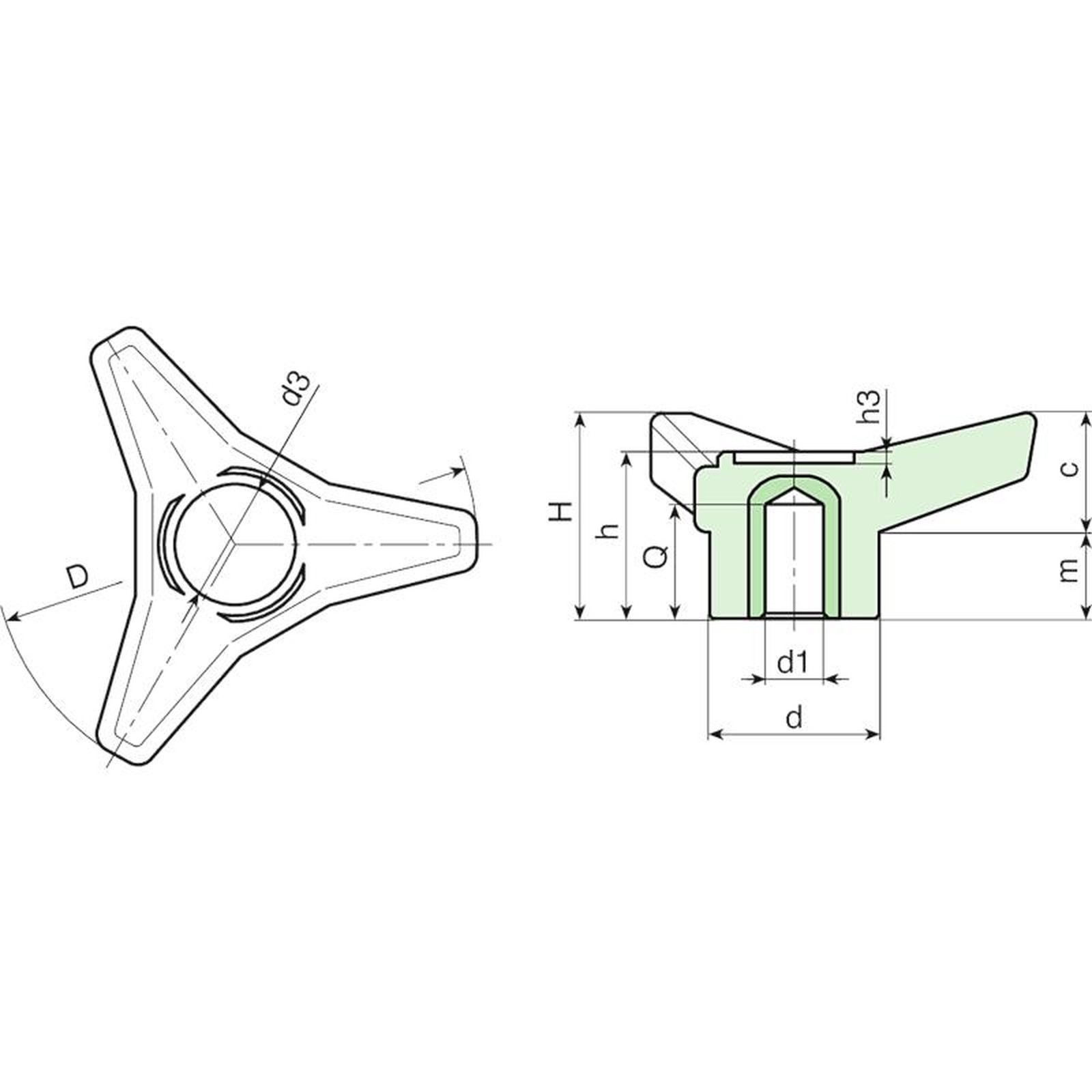

Código | Art. | D | H | h | d | c | m | d3 | h3 | dm | d1 H10 | Q | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
F662045.0001 | F662045.TD0601 | 45 | 21 | 18 | 16 | 11 | 10 | 11 | 1 | - | 6 | 8 | 14 |
F662065.0004 | F662065.TD0501 | 65 | 28 | 23.5 | 22 | 16.5 | 11.5 | 15.5 | 1.5 | 10 | 5 | 13 | 36 |
F662065.0003 | F662065.TD1001 | 65 | 28 | 23.5 | 22 | 16.5 | 11.5 | 15.5 | 1.5 | 10 | 10 | 13 | 34 |
F662085.0001 | F662085.TD0501 | 85 | 37 | 30.5 | 30 | 21 | 16 | 21 | 2 | 16 | 5 | 19 | 112 |
F662085.0004 | F662085.TD1001 | 85 | 37 | 30.5 | 30 | 21 | 16 | 21 | 2 | 16 | 10 | 19 | 110 |
F662085.0005 | F662085.TD1201 | 85 | 37 | 30.5 | 30 | 21 | 16 | 21 | 2 | 16 | 12 | 19 | 110 |
F662085.0006 | F662085.TD1401 | 85 | 37 | 30.5 | 30 | 21 | 16 | 21 | 2 | 16 | 14 | 19 | 110 |
F662105.0001 | F662105.TD0501 | 105 | 45 | 37 | 35 | 26 | 19 | 25 | 2 | 18 | 5 | 24 | 126 |
F662105.0005 | F662105.TD1201 | 105 | 45 | 37 | 35 | 26 | 19 | 25 | 2 | 18 | 12 | 24 | 98 |
F662105.0006 | F662105.TD1401 | 105 | 45 | 37 | 35 | 26 | 19 | 25 | 2 | 18 | 14 | 24 | 95 |
F662105.0008 | F662105.TD1601 | 105 | 45 | 37 | 35 | 26 | 19 | 25 | 2 | 18 | 16 | 24 | 163 |
F662125.0001 | F662125.TD0801 | 125 | 54 | 45 | 42.5 | 31 | 23 | 28 | 2 | 22 | 8 | 26 | 290 |
Atención: con un mínimo de 50 unidades, el diámetro d1 se puede producir con las dimensiones requeridas, con tolerancia H10.
Dm = Diámetro máximo obtenible de mecanización posterior (ampliación).
