POMO EN CRUZ CON CUBO DE ACERO Y ORIFICIO LISO
06
F287
Volantini a croce
Materiales:
Poliamida reforzada.
Resistente a aceites y grasas.
Superficie:
Satinada.
Color:
Negro (RAL 9011).
Insertos:
F287:
Casquillo con orificio liso ciego de acero galvanizado (tolerancia orificio H9).
F287CIN:
Casquillo con orificio liso ciego de acero inoxidable (AISI 303) (tolerancia orificio H9).
Requerimientos especiales:
Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar con el orificio d1 según diseño.
Bajo pedido, y por determinadas cantidades, colores (con gama reducida) según la tabla de la.






Versión F287: Cubo de acero galvanizado.

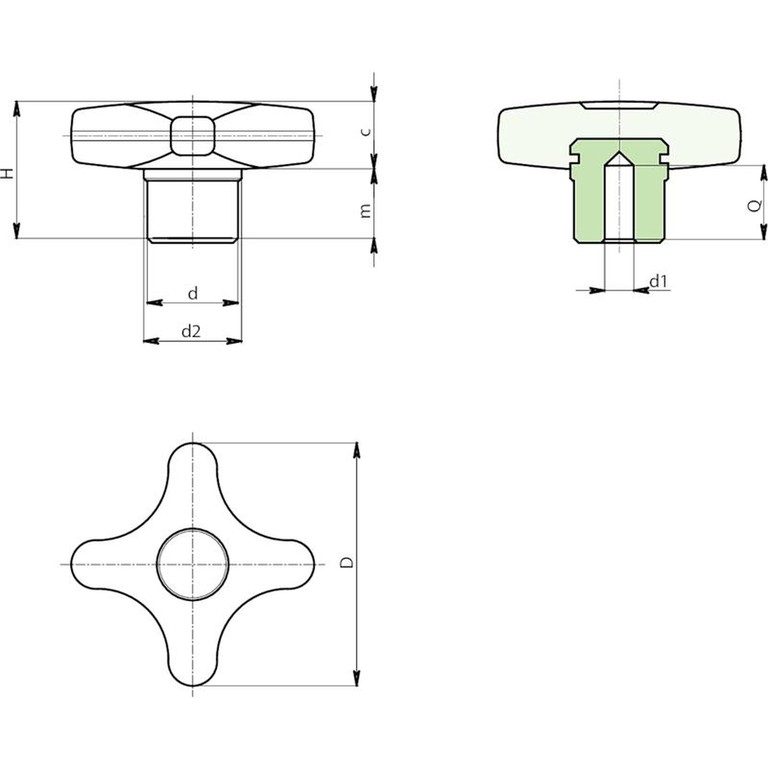

Código | Art. | D | d | d2 | H | m | c | d1 H9 | Q | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|
F28732.0002 | F28732.TD0601 | 32 | 13 | 15 | 22 | 11 | 11 | 6 | 12 | 24 |
F28740.0001 | F28740.TD0801 | 40 | 14 | 16 | 24 | 12 | 12 | 8 | 14 | 35 |
F28750.0001 | F28750.TD1001 | 50 | 18 | 20 | 29 | 15 | 14 | 10 | 16 | 57 |
F28760.0002 | F28760.TD1201 | 60 | 20 | 24 | 34 | 18 | 16 | 12 | 20 | 85 |
Versión F287 CIN: Cubo de acero inoxidable AISI 303.
Código | Art. | D | d | d2 | H | m | c | d1 H9 | Q | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|
F28732.0001 | F28732.TD0601CIN | 32 | 13 | 15 | 22 | 11 | 11 | 6 | 12 | 24 |
F28740.0002 | F28740.TD0801CIN | 40 | 14 | 16 | 24 | 12 | 12 | 8 | 14 | 35 |
F28750.0002 | F28750.TD1001CIN | 50 | 18 | 20 | 29 | 15 | 14 | 10 | 16 | 57 |
F28760.0001 | F28760.TD1201CIN | 60 | 20 | 24 | 34 | 18 | 16 | 12 | 20 | 85 |
