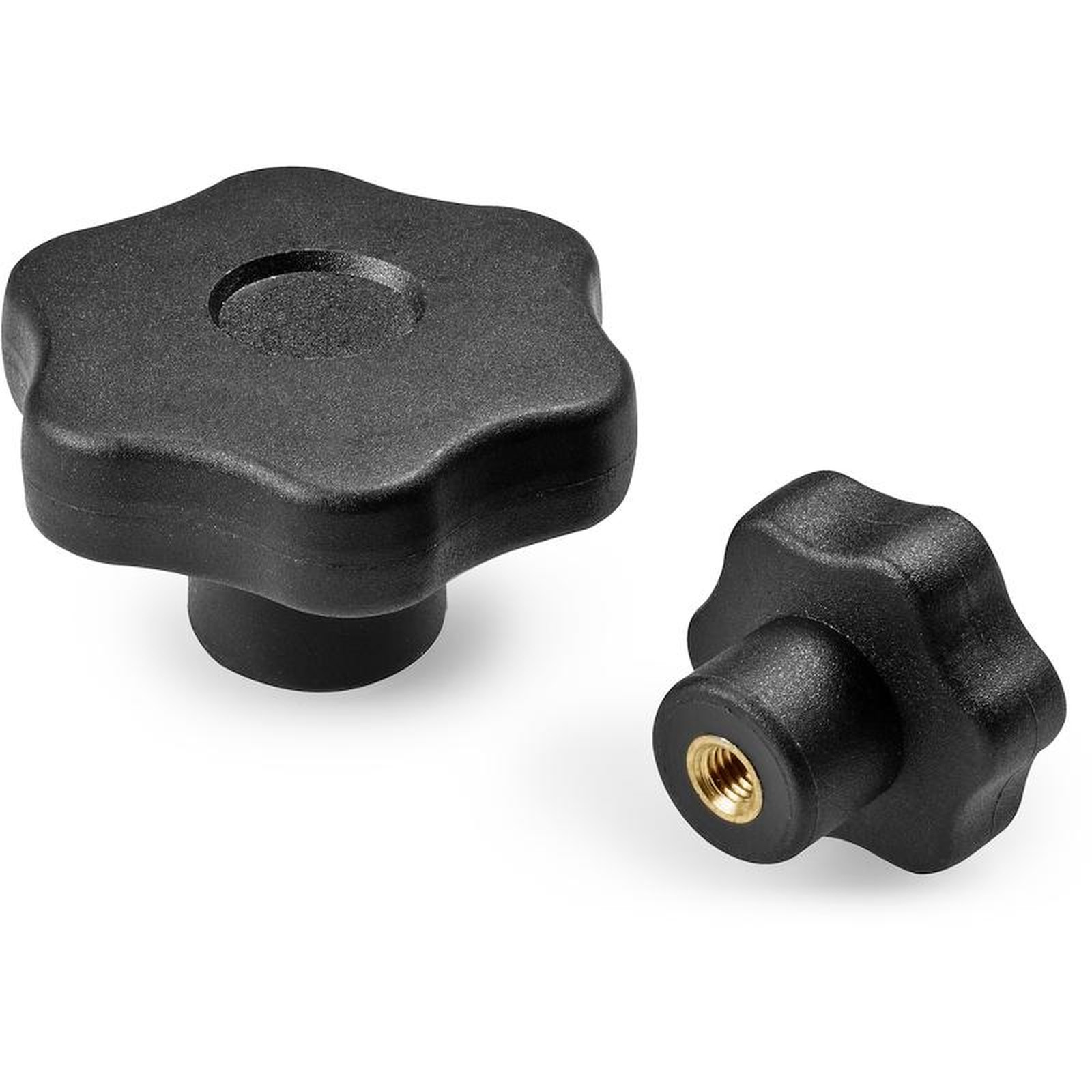

POMO MACIZO 6 LÓBULOS CON CASQUILLO ROSCADO CIEGO
F175
Volantini a 6 lobi
Description
Il volantino a 6 lobi (lobato) pieno con inserto con foro filettato cieco è stato progettato per sostituire tutti i vecchi volantini o pomelli in bakelite pieni. Il prodotto si presenta tutto “solido” ovvero senza cavità dove la sporcizia possa accumularsi. E’ presente solo un piccolo recesso nella sommità della corona, ma molto amplio e poco basso e quindi facilmente pulibile. Di conseguenza questa serie di pomoli ben si adatta ad essere utilizzata su tutte quelle attrezzature o macchine che devono essere pulite o sanificate molto spesso. Utilizzato prevalentemente su macchine per panifici, macchine alimentari in genere, attrezzature ospedaliere, carrozzine per disabili, attrezzature medicali in genere. Ovviamente può essere semplicemente scelto per via della sua robustezza. Il volantino lobato F175 è fatto con materiali a base di poliammide rinforzata ad alta resistenza. Disponibile in diverse versioni e modelli (volantino lobato con inserto passante, volantino a 6 lobi con mozzo in acciaio, pomello a 6 lobi con catenella di ritegno, ecc.) .
Materiales:
Poliamida reforzada.
Resistente a aceites y grasas.
Superficie:
Satinada.
Color:
Negro (RAL 9011).
Insertos:
Versión F175:
Casquillo con orificio roscado ciego de latón (tolerancia rosca 6H).
Versión F175CIN:
Casquillo con orificio roscado ciego de acero inoxidable (AISI 303) (tolerancia rosca 6H).
Requerimientos especiales:
Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material.
Bajo pedido, y por determinadas cantidades, colores (con gama reducida) según la tabla de la.

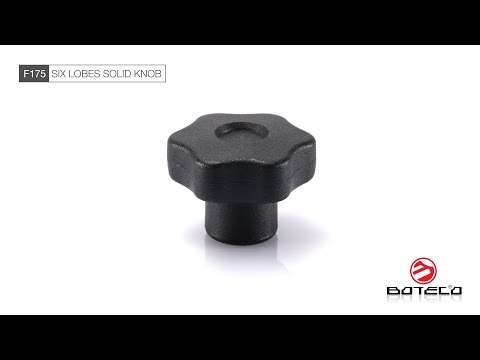

Video:
Versión F175: con inserto de latón.

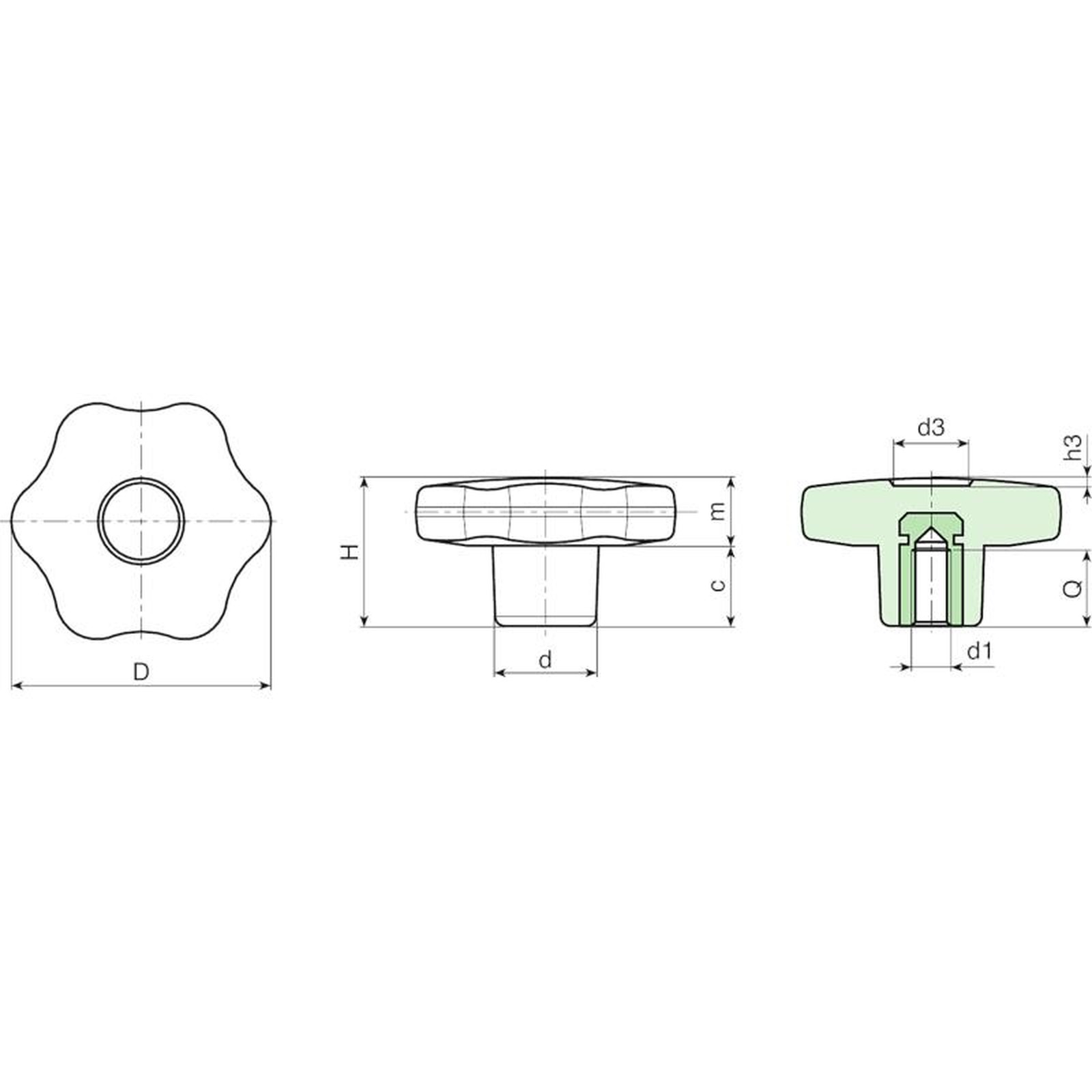

| Código | Art. | D | H | d | c | m | d3 | h3 | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F17530.0001 | F17530.TM0401 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | M4 | 6 | 11.5 |
| F17530.0004 | F17530.TM0501 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | M5 | 14 | 11.5 |
| F17530.0010 | F17530.TM0601 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | M6 | 10 | 12 |
| F17530.0018 | F17530.TM0801 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | M8 | 14 | 13.5 |
| F17530.0021 | F17530.TM1001 | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | M10 | 14 | 14 |
| F17540.0001 | F17540.TM0501 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | M5 | 14 | 22 |
| F17540.0004 | F17540.TM0601 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | M6 | 18 | 22 |
| F17540.0010 | F17540.TM0801 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | M8 | 14 | 21.5 |
| F17540.0017 | F17540.TM1001 | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | M10 | 14 | 21 |
| F17550.0003 | F17550.TM0601 | 50 | 29 | 20 | 15,5 | 13,5 | 14.5 | 1.5 | M6 | 16 | 36 |
| F17550.0006 | F17550.TM0801 | 50 | 29 | 20 | 15,5 | 14 | 14.5 | 1.5 | M8 | 14 | 36 |
| F17550.0014 | F17550.TM1001 | 50 | 29 | 20 | 15,5 | 13,5 | 14.5 | 1.5 | M10 | 20 | 37 |
| F17550.0022 | F17550.TM1201 | 50 | 29 | 20 | 15,5 | 13,5 | 14.5 | 1.5 | M12 | 18 | 39 |
| F17560.0002 | F17560.TM0801 | 60 | 34 | 24 | 16 | 18 | 18 | 1.5 | M8 | 19 | 59 |
| F17560.0006 | F17560.TM1001 | 60 | 34 | 24 | 16 | 18 | 18 | 1.5 | M10 | 21 | 59 |
| F17560.0014 | F17560.TM1201 | 60 | 34 | 24 | 16 | 18 | 18 | 1.5 | M12 | 18 | 62 |
| F17560.0020 | F17560.TM1401 | 60 | 34 | 24 | 16 | 18 | 18 | 1.5 | M14 | 19 | 63 |
Versión F175CIN: con inserto de acero inoxidable (AISI 303).
| Código | Art. | D | H | d | c | m | d3 | h3 | d1 6H | Q | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F17530.0007 | F17530.TM0501CIN | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | M5 | 14 | 11.5 |
| F17530.0013 | F17530.TM0601CIN | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | M6 | 10 | 12 |
| F17530.0019 | F17530.TM0801CIN | 30 | 22 | 15 | 11 | 11 | 9 | 1.5 | M8 | 14 | 13.5 |
| F17540.0007 | F17540.TM0601CIN | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | M6 | 16 | 22 |
| F17540.0013 | F17540.TM0801CIN | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | M8 | 14 | 21.5 |
| F17540.0018 | F17540.TM1001CIN | 40 | 24.5 | 17 | 12 | 12.5 | 12 | 1 | M10 | 14 | 21 |
| F17550.0009 | F17550.TM0801CIN | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | M8 | 14 | 36 |
| F17550.0017 | F17550.TM1001CIN | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | M10 | 14 | 37 |
| F17550.0023 | F17550.TM1201CIN | 50 | 29 | 20 | 14 | 15 | 14.5 | 1.5 | M12 | 13 | 39 |
| F17560.0004 | F17560.TM0801CIN | 60 | 34 | 24 | 16 | 18 | 18 | 1.5 | M8 | 19 | 59 |
| F17560.0009 | F17560.TM1001CIN | 60 | 34 | 24 | 16 | 18 | 18 | 1.5 | M10 | 21 | 59 |
| F17560.0017 | F17560.TM1201CIN | 60 | 34 | 24 | 16 | 18 | 18 | 1.5 | M12 | 18 | 62 |
