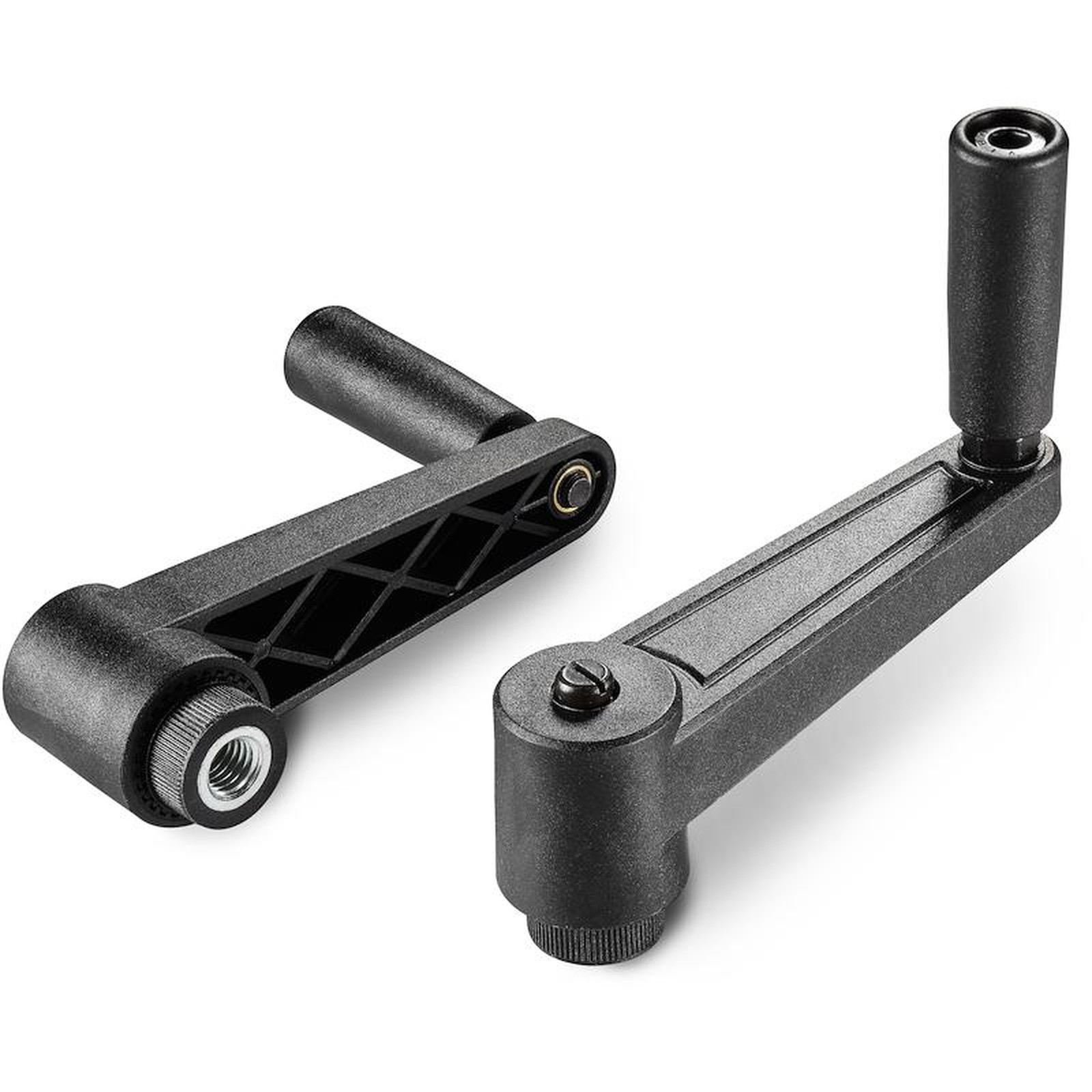

MANIVELA DE SUJECIÓN INDEXADA CON CASQUILLO ROSCADO Y MANGO GIRATORIO

05

E518


Manovelle scatto

    Materiale:

    Poliamida reforzada. Resistente a aceites y grasas.

    Superficie:

    Satinada.

    Color:

    Negro (RAL 9011).

    Insertos:

    Casquillo con orificio roscado ciego de acero galvanizado (tolerancia rosca 6H).

    Inserto lateral:

    Casquillo con orificio roscado pasante de latón.

    Muelle:

    Muelle de acero inoxidable (AISI 302).

    Tornillo de fijación:

    Tornillo de acero pavonado con cabeza destornillador.

    Mango lateral:

    Mango giratorio art. M144.

    Requerimientos especiales:

    Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material.

    Bajo pedido, y por determinadas cantidades, colores del cuerpo de la manivela según la tabla de colores.

    Ficha de datos
    Código Art. L R H D d m c A B h H1 d1 6H Q dl L1 Peso (g)
    E518065.0001 E518065.TM0801 88,5 65 46 27 19 30 13 17 9 10 - M8 18 19 54 94
    E518065.0002 E518065.TM1001 88,5 65 46 27 19 30 13 17 9 10 - M10 18 19 54 90
    E518065.0003 E518065.TM1201 88,5 65 46 27 19 30 13 17 9 10 - M12 18 19 54 90
    E518080.0001 E518080.TM1201 109 80 50 34 24,5 33 13 22 12 11 54 M12 22 21 66 172
    E518080.0002 E518080.TM1401 109 80 50 34 24,5 33 13 22 12 11 54 M14 22 21 66 164
    E518080.0003 E518080.TM1601 109 80 50 34 24,5 33 13 22 12 11 54 M16 22 21 66 154
    E518110.0001 E518110.TM1201 139 110 50 34 24,5 33 13 22 12 11 54 M12 22 21 66 181
    E518110.0002 E518110.TM1401 139 110 50 34 24,5 33 13 22 12 11 54 M14 22 21 66 195
    E518110.0003 E518110.TM1601 139 110 50 34 24,5 33 13 22 12 11 54 M16 22 21 66 198
