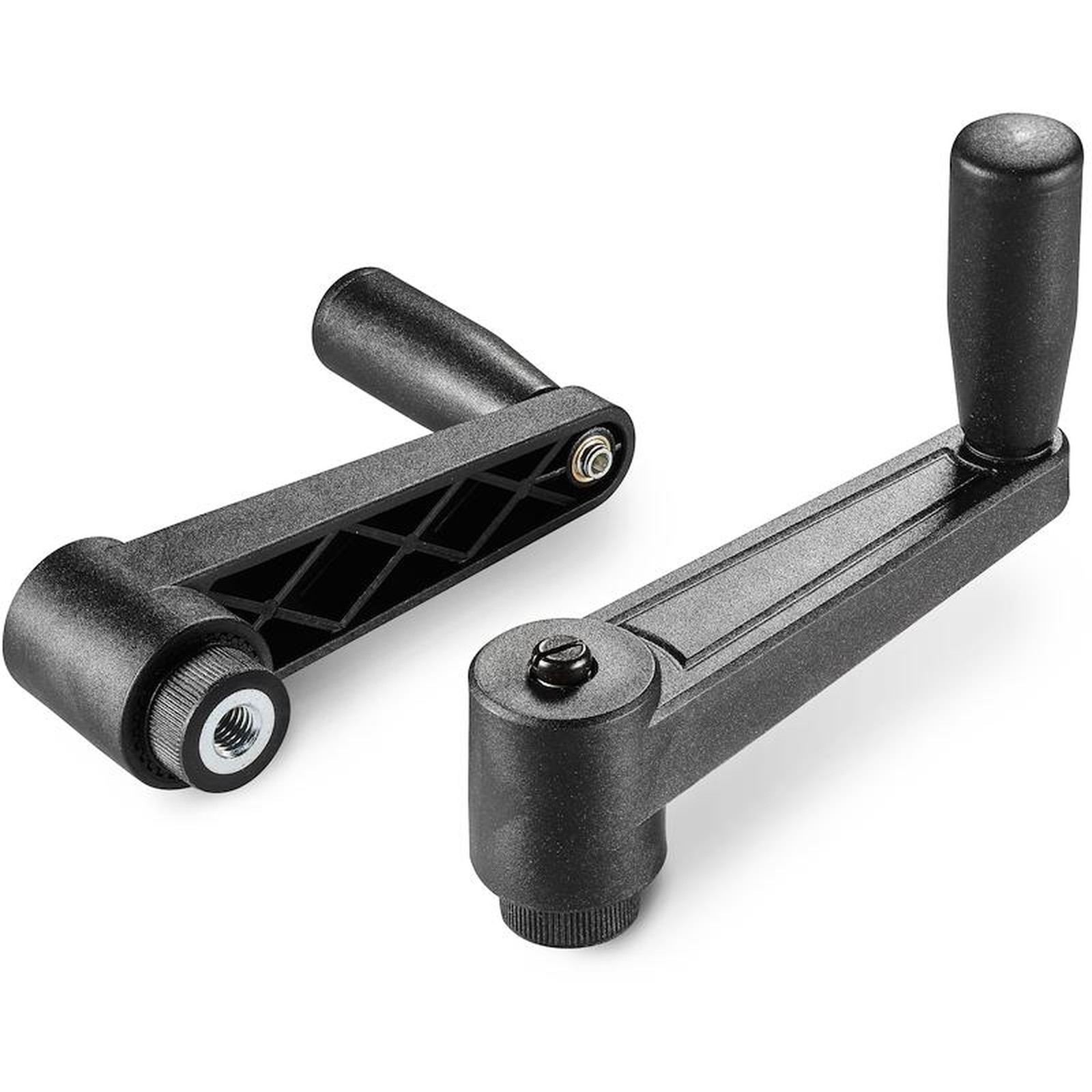

MANIVELA DE SUJECIÓN INDEXADA CON CASQUILLO ROSCADO Y MANGO GIRATORIO M129
Manivelas indexadas
Material:
Poliamida reforzada. Resistente a aceites y grasas.
Superficie:
Satinada.
Color:
Negro(RAL 9011).
Insertos:
Casquillo con orificio roscado ciego de acero galvanizado (tolerancia rosca 6H).
Inserto lateral:
Casquillo con orificio roscado pasante de latón.
Muelle:
Muelle de acero inoxidable (AISI 302).
Tornillo de fijación:
Tornillo de acero pavonado con cabeza destornillador.
Mango lateral:
Mango giratorio art. M129.
Requerimientos especiales:
Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material.
Bajo pedido, y por determinadas cantidades, colores del cuerpo de la manivela según la tabla de colores.
| Código | Art. | L | R | H | D | d | m | c | A | B | h | H1 | d1 6H | Q | dl | L1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E517065.0001 | E517065.TM0801 | 88,5 | 65 | 46 | 27 | 19 | 30 | 13 | 20 | 9 | 10 | - | M8 | 18 | 20 | 52 | 106 |
| E517065.0002 | E517065.TM1001 | 88,5 | 65 | 46 | 27 | 19 | 30 | 13 | 20 | 9 | 10 | - | M10 | 18 | 20 | 52 | 102 |
| E517065.0003 | E517065.TM1201 | 88,5 | 65 | 46 | 27 | 19 | 30 | 13 | 20 | 9 | 10 | - | M12 | 18 | 20 | 52 | 102 |
| E517080.0001 | E517080.TM1201 | 109 | 80 | 50 | 34 | 24,5 | 33 | 13 | 23,5 | 12 | 11 | 54 | M12 | 22 | 23,5 | 63 | 187 |
| E517080.0002 | E517080.TM1401 | 109 | 80 | 50 | 34 | 24,5 | 33 | 13 | 23.5 | 12 | 11 | 54 | M14 | 22 | 23,5 | 63 | 189 |
| E517080.0003 | E517080.TM1601 | 109 | 80 | 50 | 34 | 24,5 | 33 | 13 | 23,5 | 12 | 11 | 54 | M16 | 22 | 23,5 | 63 | 179 |
| E517110.0001 | E517110.TM1201 | 139 | 110 | 50 | 34 | 24,5 | 33 | 13 | 23,5 | 12 | 11 | 54 | M12 | 22 | 23,5 | 63 | 206 |
| E517110.0002 | E517110.TM1401 | 139 | 110 | 50 | 34 | 24,5 | 33 | 13 | 23,5 | 12 | 11 | 54 | M14 | 22 | 23,5 | 63 | 198 |
| E517110.0003 | E517110.TM1601 | 139 | 110 | 50 | 34 | 24,5 | 33 | 13 | 23,5 | 12 | 11 | 54 | M16 | 22 | 23,5 | 63 | 196 |
