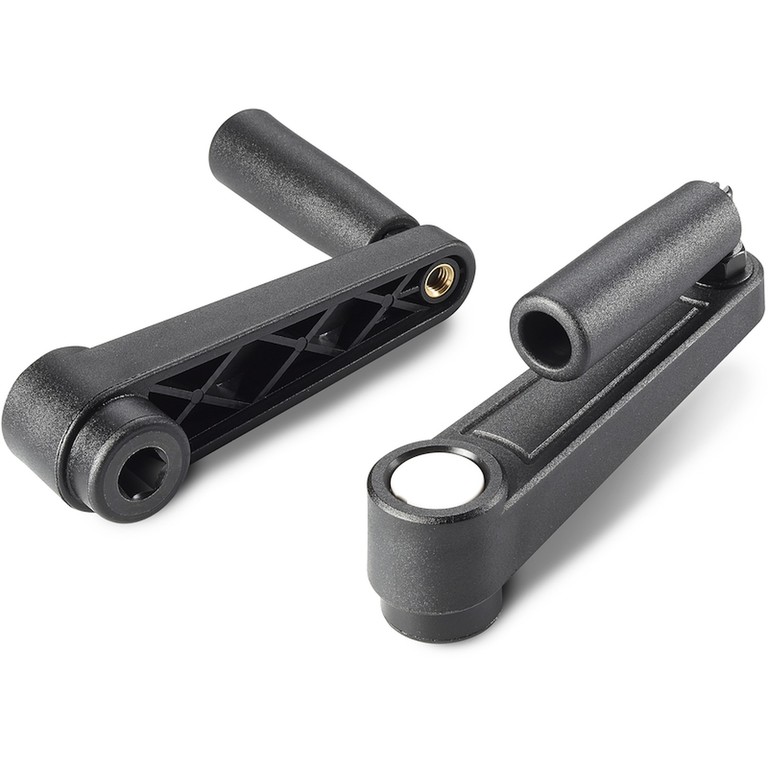

MANIVELA CON CASQUILLO ORIFICIO HEXAGONAL Y MANGO PLEGABLE

05

E240


Manovelle con foro/perno esagonale

Materiale:

Poliamida reforzada.

Resistente a aceites y grasas.

Superficie:

Satinada.

Color:

Negro (RAL 9011).

Tapón central:

Poliamida gris (RAL 7035 cód. 13).

Colores alternativos del tapón:

Anaranjado (RAL 2004 cód. 02).

Rojo (RAL 3000 cód. 16).

Celeste (RAL 5015 cód. 07).

Verde (RAL 6024 cód. 17).

Amarillo (RAL 1021 cód. 10).

Negro (RAL 9011 cód. 01).

Insertos:

Casquillo con orificio hexagonal pasante de acero pavonado (tolerancia orificio H10).

Inserto lateral:

Casquillo con orificio roscado pasante de latón.

Mango lateral:

Mango giratorio y plegable art. M136.

Requerimientos especiales:

Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material y con diferente revestimiento.

Bajo pedido, y por determinadas cantidades, colores según la tabla de la.

Ficha de datos

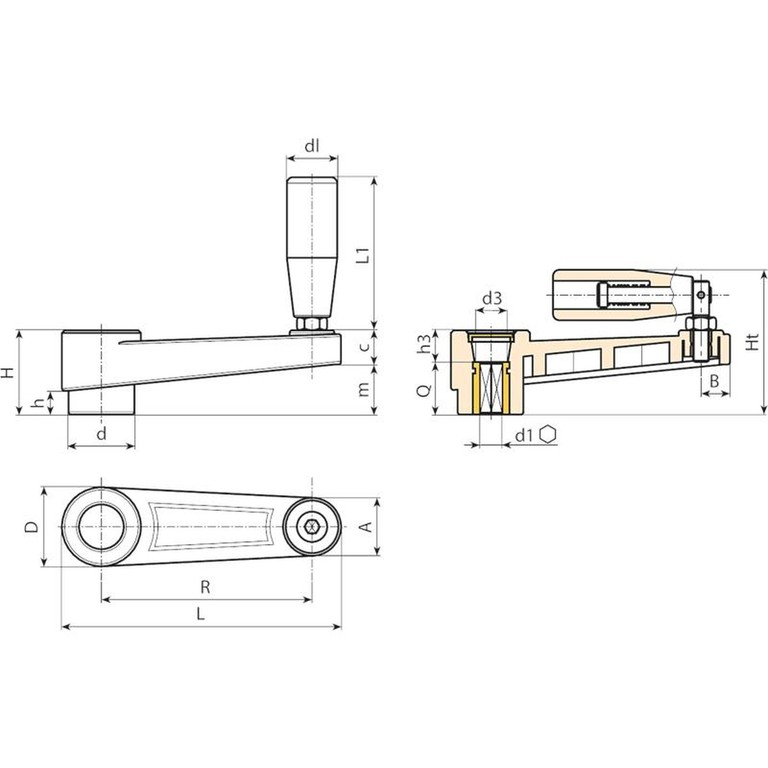

Código Art. L R H Ht D d m c A B h d3 h3 d1 H10 Q dl L1 Peso (g)
E240065.0001 E240065.TE0601P 88,5 65 30 55 27,5 22 17 13 20 9,5 8 14,5 10 6 20 20 54 78
E240065.0002 E240065.TE0801P 88,5 65 30 55 27,5 22 17 13 20 9,5 8 14,5 10 8 20 20 54 78
E240080.0001 E240080.TE1001P 107 80 33,5 58 32 26 20,5 13 23 11 9 19,5 9,5 10 24 20 54 94
E240080.0002 E240080.TE1201P 107 80 33,5 58 32 26 20,5 13 23 11 9 19,5 9,5 12 24 20 54 95
E240110.0001 E240110.TE1201P 140 110 39 68 35 29 25 14 24 12 11 19,5 11 12 28 23,5 76 156
E240110.0002 E240110.TE1401P 140 110 39 68 35 29 25 14 24 12 11 19,5 11 14 28 23,5 76 156
E240140.0001 E240140.TE1401P 175 140 49 84 44 35,5 32 17 27 13 15,5 24 19 14 30 26 89 274
E240140.0002 E240140.TE1601P 175 140 49 84 44 35,5 32 17 27 13 15,5 24 19 16 30 26 89 283
E240185.0001 E240185.TE1601P 223 185 55 90 47,5 40 38,5 16,5 27 14 17 29,5 21 16 34 26 97 340
E240185.0002 E240185.TE1701P 223 185 55 90 47,5 40 38,5 16,5 27 14 17 29,5 21 17 34 26 97 345
