E231

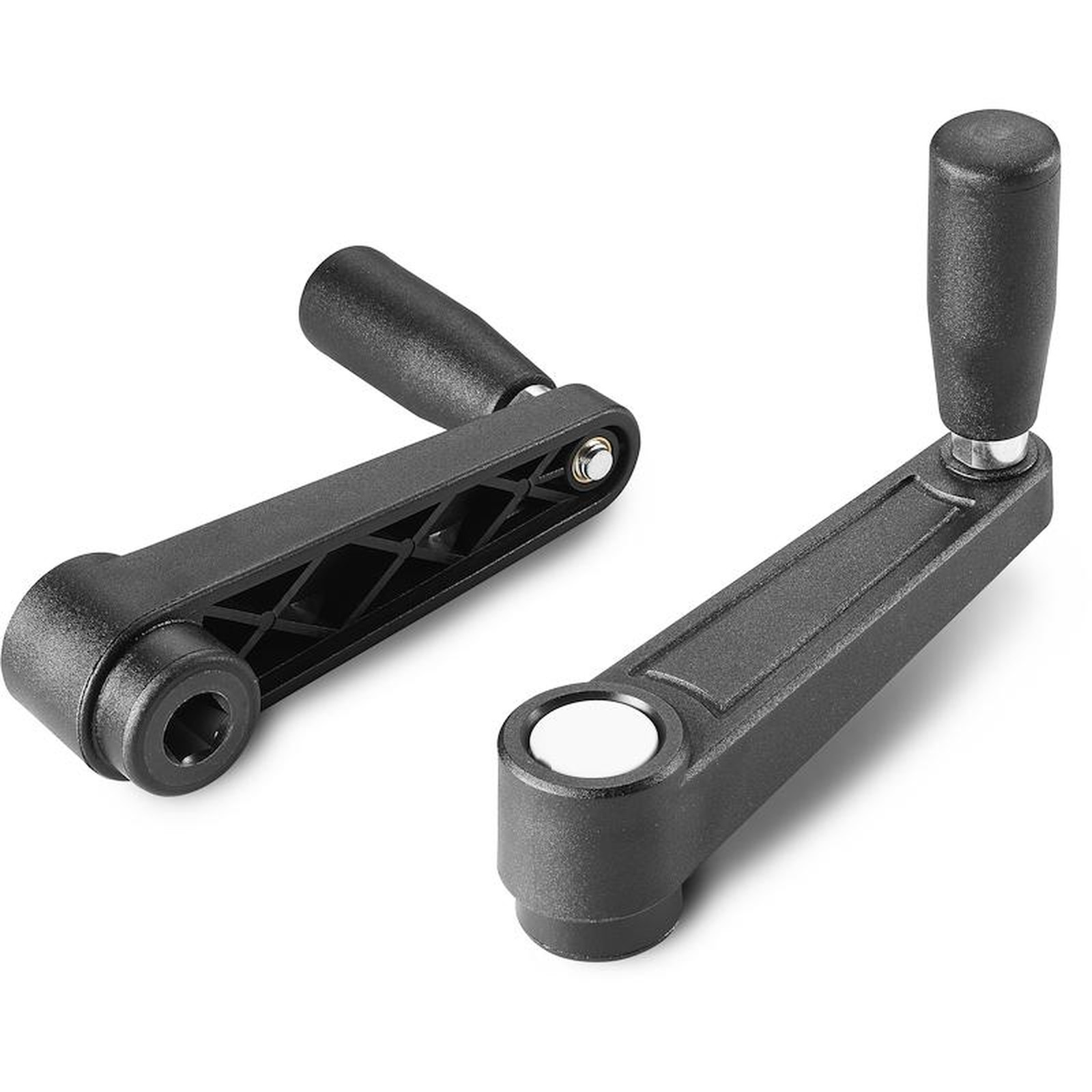

MANIVELA CON ORIFICIO HEXAGONAL Y MANGO GIRATORIO M145
Manivelas con orificio/perno hexagonal
Material:
Poliamida reforzada.
Resistente a aceites y grasas.
Superficie:
Satinada.
Color:
Negro(RAL 9011).
Tapón central:
Poliamida gris (RAL 7035 cód. 13).
Colores alternativos del tapón:
Anaranjado(RAL 2004 cód. 02).
Rojo(RAL 3000 cód. 16).
Celeste(RAL 5015 cód. 07).
Verde(RAL 6024 cód. 17).
Amarillo(RAL 1021 cód. 10).
Negro(RAL 9011 cód. 01).
Insertos:
Casquillo con orificio hexagonal pasante de acero pavonado (tolerancia orificio H10).
Inserto lateral:
Casquillo con orificio roscado pasante de latón.
Mango lateral:
Mango giratorio art. M145.
Requerimientos especiales:
Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material y con diferente revestimiento.
Bajo pedido, y por determinadas cantidades, colores según la tabla de la.

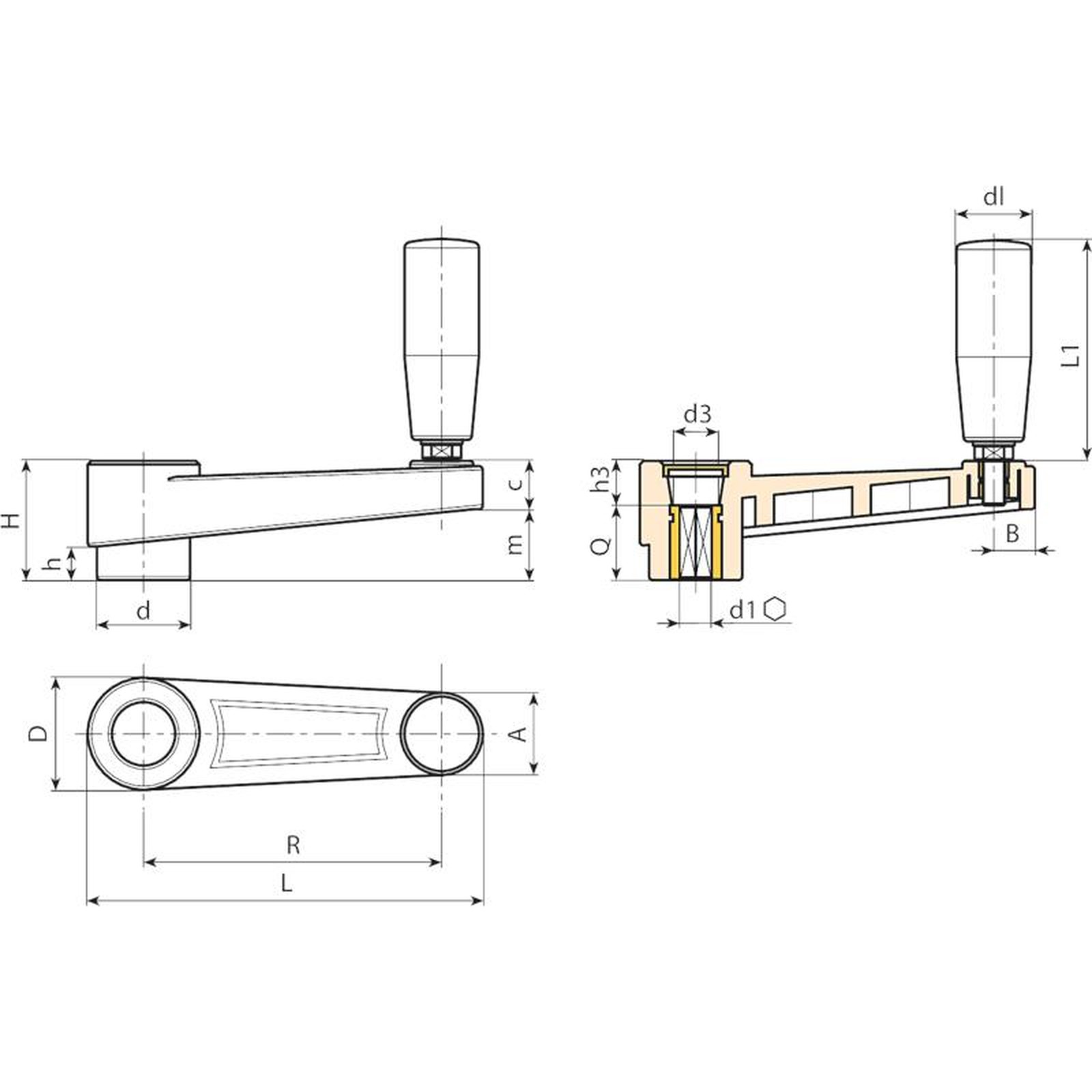

| Código | Art. | L | R | H | D | d | m | c | A | B | h | d3 | h3 | d1 H10 | Q | dl | L1 | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| E231065.0001 | E231065.TE0601P | 89 | 65 | 30 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | 6 | 20 | 20 | 56 | 111 |
| E231065.0002 | E231065.TE0801P | 89 | 65 | 30 | 27,5 | 22 | 17 | 13 | 20 | 9,5 | 8 | 14,5 | 10 | 8 | 20 | 20 | 56 | 108 |
| E231080.0002 | E231080.TE1001P | 107 | 80 | 33,5 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | 10 | 24 | 20 | 56 | 130 |
| E231080.0001 | E231080.TE1201P | 107 | 80 | 33,5 | 32 | 26 | 20,5 | 13 | 23 | 11 | 9 | 19,5 | 9,5 | 12 | 24 | 20 | 56 | 128 |
| E231110.0001 | E231110.TE1201P | 140 | 110 | 39 | 35 | 29 | 22 | 14 | 24 | 12 | 11 | 19,5 | 11 | 12 | 28 | 23,5 | 68 | 177 |
| E231110.0002 | E231110.TE1401P | 140 | 110 | 39 | 35 | 29 | 22 | 14 | 24 | 12 | 11 | 19,5 | 11 | 14 | 28 | 23,5 | 68 | 173 |
| E231140.0001 | E231140.TE1401P | 175 | 140 | 49 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | 14 | 30 | 25 | 77 | 267 |
| E231140.0002 | E231140.TE1601P | 175 | 140 | 49 | 44 | 35,5 | 32 | 17 | 27 | 13 | 15,5 | 24 | 19 | 16 | 30 | 25 | 77 | 262 |
| E231185.0001 | E231185.TE1601P | 223 | 185 | 55 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 19 | 16 | 34 | 26 | 86 | 400 |
| E231185.0002 | E231185.TE1701P | 223 | 185 | 55 | 47,5 | 40 | 38,5 | 16,5 | 27 | 14 | 17 | 29,5 | 19 | 17 | 34 | 26 | 86 | 398 |
