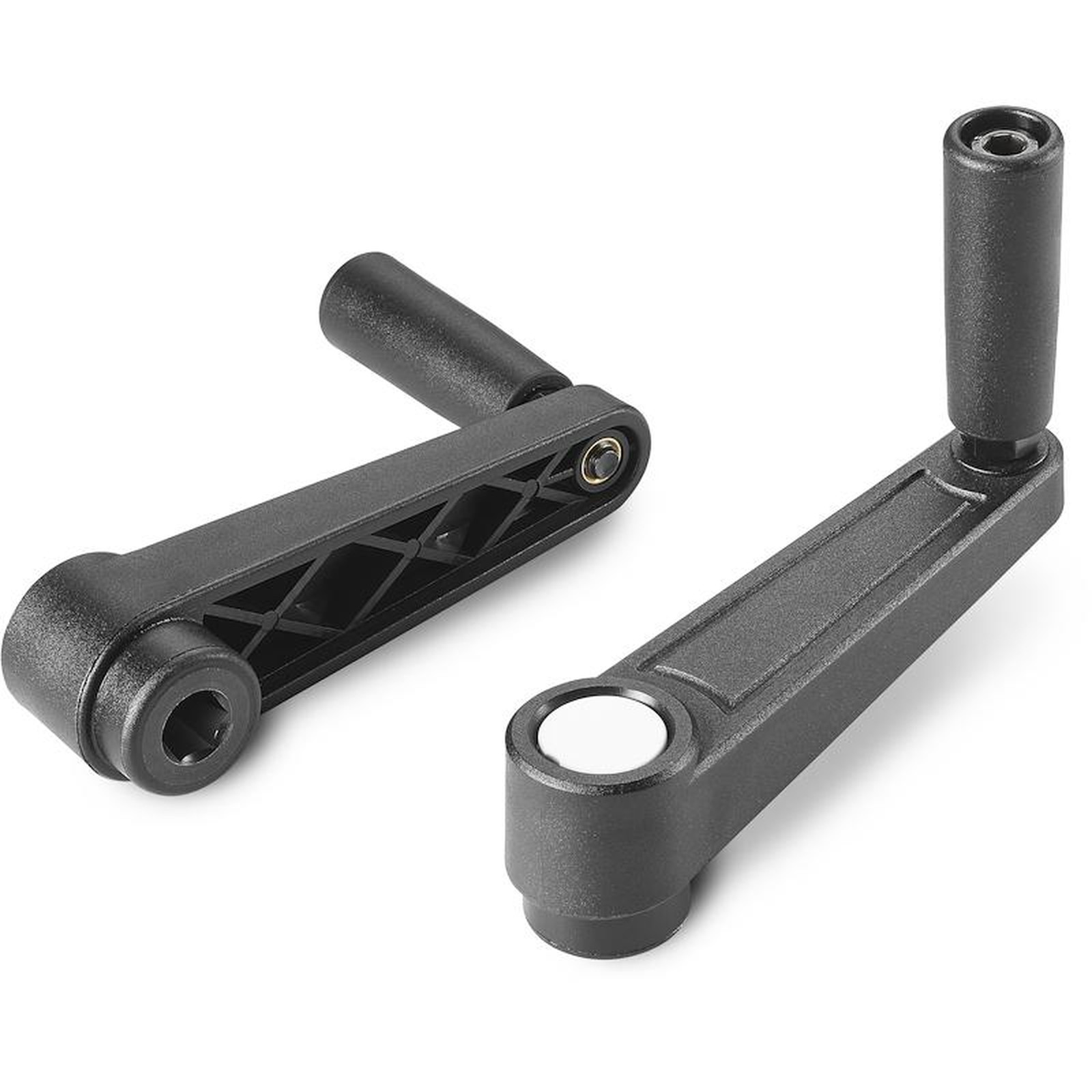

MANIVELA CON ORIFICIO HEXAGONAL Y MANGO GIRATORIO

05

E230


Manovelle con foro/perno esagonale

    Materiale:

    Poliamida reforzada.

    Resistente a aceites y grasas.

    Superficie:

    Satinada.

    Color:

    Negro (RAL 9011).

    Tapón central:

    Poliamida gris (RAL 7035 cód. 13).

    Colores alternativos del tapón:

    Anaranjado (RAL 2004 cód. 02).

    Rojo (RAL 3000 cód. 16).

    Celeste (RAL 5015 cód. 07).

    Verde (RAL 6024 cód. 17).

    Amarillo (RAL 1021 cód. 10).

    Negro (RAL 9011 cód. 01).

    Insertos:

    Casquillo con orificio hexagonal pasante de acero pavonado (tolerancia orificio H10).

    Inserto lateral:

    Casquillo con orificio roscado pasante de latón.

    Mango lateral:

    Mango giratorio art. M144.

    Requerimientos especiales:

    Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material y con diferente revestimiento.

    Bajo pedido, y por determinadas cantidades, colores según la tabla de la.

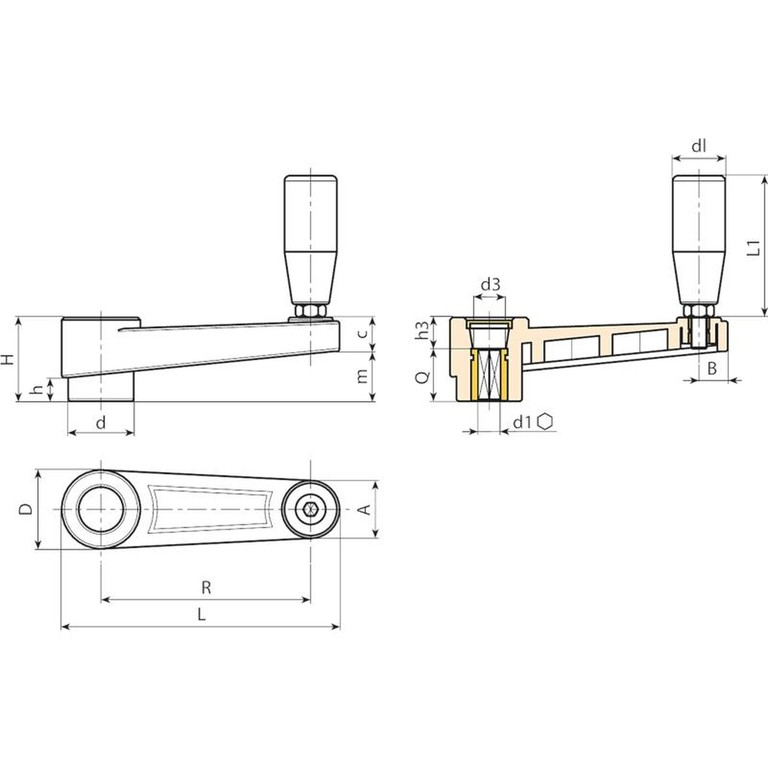

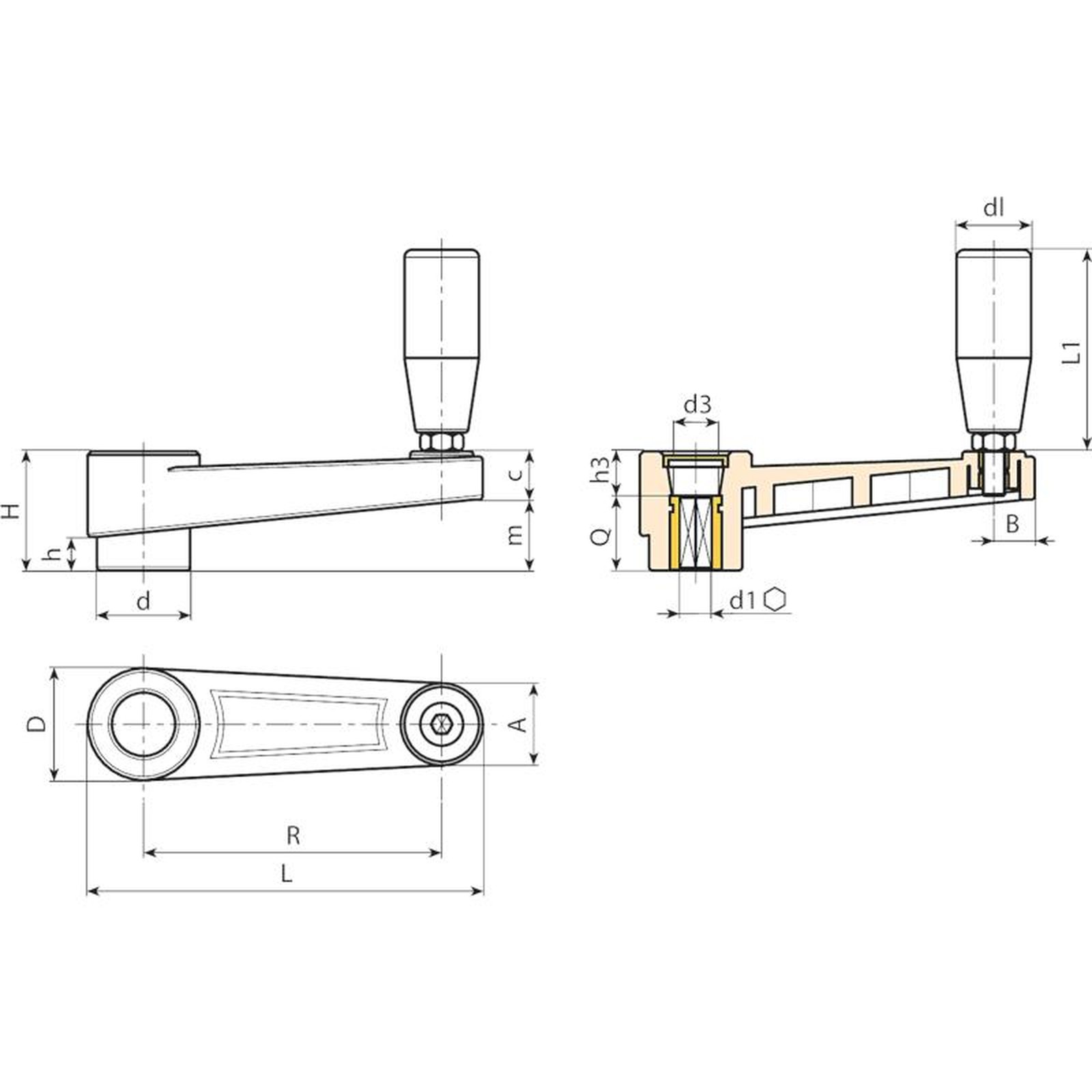

    Ficha de datos
    Código Art. L R H D d m c A B h d3 h3 d1 H10 Q dl L1 Peso (g)
    E230065.0002 E230065.TE0601P 88,5 65 30 27,5 22 17 13 20 9,5 8 14,5 10 6 20 19 54 96
    E230065.0001 E230065.TE0801P 88,5 65 30 27,5 22 17 13 20 9,5 8 14,5 10 8 20 19 54 93
    E230080.0001 E230080.TE1001P 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 10 24 19 54 105
    E230080.0002 E230080.TE1201P 107 80 33,5 32 26 20,5 13 23 11 9 19,5 9,5 12 24 19 54 103
    E230110.0001 E230110.TE1201P 140 110 39 35 29 22 14 24 12 11 19,5 11 12 28 21 66 152
    E230110.0002 E230110.TE1401P 140 110 39 35 29 22 14 24 12 11 19,5 11 14 28 21 66 149
    E230140.0001 E230140.TE1401P 175 140 49 44 35,5 32 17 27 13 15,5 24 19 14 30 23,5 76 242
    E230140.0002 E230140.TE1601P 175 140 49 44 35,5 32 17 27 13 15,5 24 19 16 30 23,5 76 238
    E230185.0001 E230185.TE1601P 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 19 16 34 25,5 87 385
    E230185.0002 E230185.TE1701P 223 185 55 47,5 40 38,5 16,5 27 14 17 29,5 19 17 34 25,5 87 385
