POMO DE MANIOBRA MACIZO CON MANGO GIRATORIO Y POMO DE FIJACIÓN
C970
Volantini con manico girevole
Materiales:
Poliamida reforzada y estabilizada. Resistente a aceites y grasas.
Superficie:
Satinada.
Color del pomo y del mango:
Negro (RAL 9011).
Tapón central:
Poliamida gris (RAL 7035 cód. 13).
Inserto principal:
Casquillo con orificio liso pasante de acero galvanizado (tolerancia orificio H10).
Inserto lateral:
Casquillo con orificio roscado pasante de latón.
Mango lateral:
Mango giratorio art. M144.
Pomo de fijación:
Pomo cilíndrico negro RAL 9011 art. G793-36 (Ø 100 art. G732-25) con perno roscado.
Fijación:
Para eventuales sistemas de fijación y para la realización de lengüetas y/o orificios cuadrados, se ruega consultar las notas técnicas adjuntas al catálogo.
Requerimientos especiales:
Bajo pedido y con un mínimo de 50 unidades, los insertos se pueden suministrar con orificio d1 con tolerancia H7 y acabado pavonado.
Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar con el orificio d1 según diseño.
Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material y con diferente revestimiento.






Atención: los códigos Art. indicados en la tabla son parciales. Comunique las cotas R y Q2 para obtener el código definitivo.

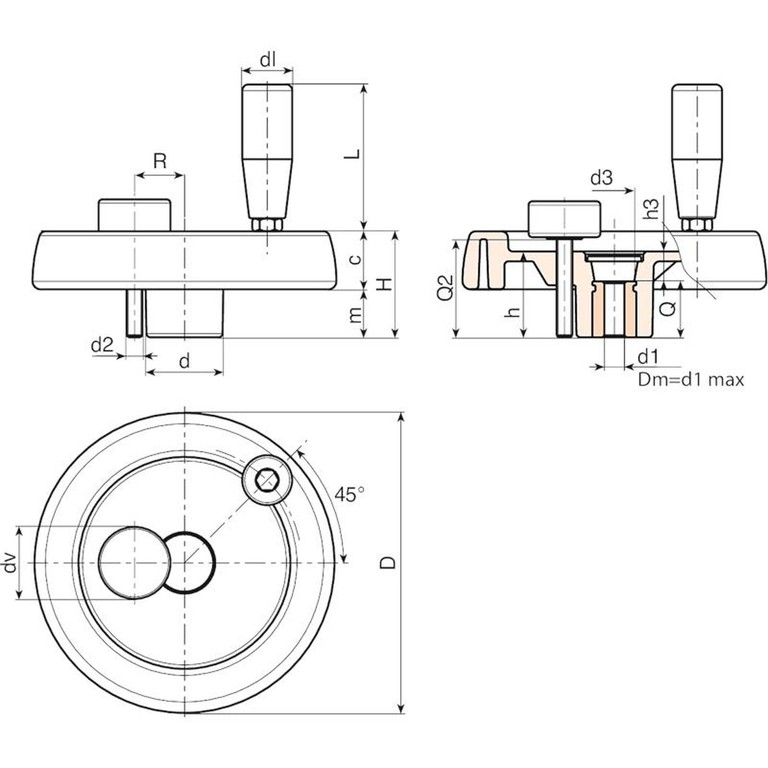

Código | Art. | D | H | h | d | m | c | d3 | h3 | R | d2 | Q2 | dl | L | Dm | d1 H10 | Q | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
C970100... | C970100.TP0501P... | 100.5 | 39 | 34 | 30.5 | 18 | 21 | 16.5 | 10 | 20÷23 | M6 | A.R. | 20 | 56 | 16 | 5 | 24 | 252 |
C970125... | C970125.TP0501P... | 125 | 44 | 37 | 36 | 20 | 24 | 26 | 13 | 23÷25 | M8 | A.R. | 21 | 65 | 18 | 5 | 24 | 410 |
C970150... | C970150.TD0801P... | 150 | 54 | 44 | 38 | 25 | 29 | 26 | 12 | 25÷28 | M8 | A.R. | 21 | 65 | 22 | 8 | 32 | 636 |
C970175... | C970175.TD0801P... | 173 | 57 | 47 | 40 | 25.5 | 31.5 | 26 | 15 | 26÷36 | M8 | A.R. | 23 | 76 | 22 | 8 | 32 | 812 |
C970200... | C970200.TD0801P... | 204 | 69 | 49.5 | 45 | 24 | 35 | 26.5 | 13.5 | 28÷42 | M8 | A.R. | 25 | 86 | 28 | 8 | 36 | 1040 |
C970250... | C970250.TD0801P... | 251 | 66,5 | 56,5 | 60 | 27,5 | 39 | 36 | 20,5 | 36÷50 | M8 | A.R. | 25 | 86 | 28 | 8 | 36 | 1590 |
