MANIJA CON TUBO LATERAL PLEGADO D.20
02
B340
Maniglie con tubo
Materiales:
Puntal de plástico:
Poliamida reforzada. Resistente a aceites y grasas.
Tubo:
Aluminio aleación 6060.
Superficies:
Puntal de plástico:
Satinada.
Tubo:
Lisa.
Color:
Puntal de plástico:
Negro (RAL 9011).
Tubo:
Pintado con polvos epoxídicos.
Versión B340-97: Plata (RAL 9007 cód. 97).
Versión B340-98: Negro veteado (cód. 98).
Orificio:
Orificio liso pasante obtenido mediante moldeo del plástico.
Fijación:
El tubo está fijado a los puntales de plástico mediante un pasador de resorte (3) de acero armónico d.6x27, insertado en la parte inferior del puntal.
Requerimientos especiales:
A petición, y por ciertas cantidades, longitud de la manija según dibujo.
A petición, se pueden suministrar tapones cubretornillo.
Bajo pedido, y por determinadas cantidades, colores según la tabla de la.

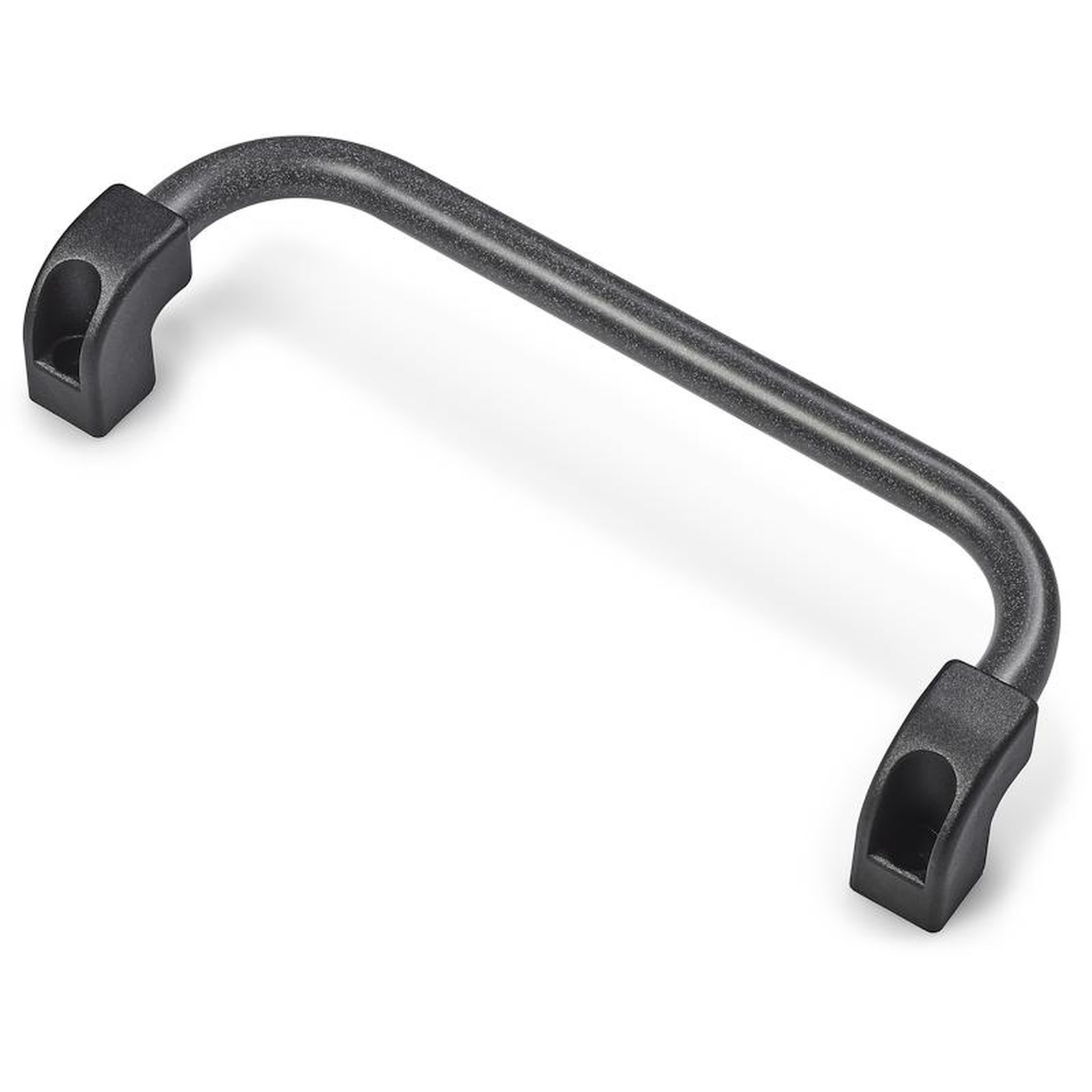

B340 - Versión pintada negra veteada cód. 98

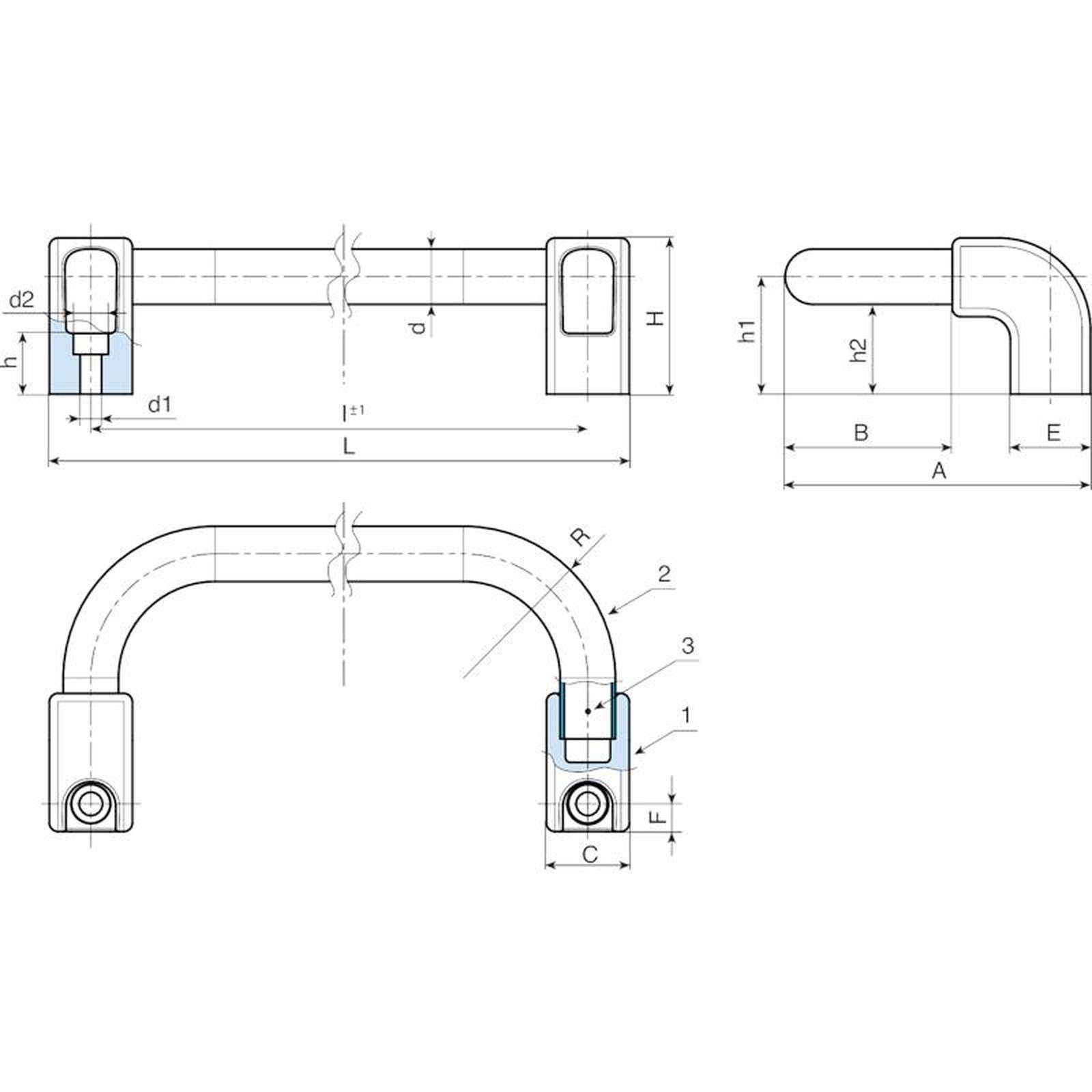

Código | art. | L | I ±1 | d | d2 | A | B | C | E | F | H | h | h1 | h2 | R | d1 | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
B340200.0002 | B340200.TG200198 | 230 | 200 | 20 | 14.5 | 110.5 | 60.5 | 30 | 29 | 10 | 57 | 19.5 | 42.5 | 32.5 | 55 | 8.5 | 158 |
B340300.0002 | B340300.TG200198 | 330 | 300 | 20 | 14.5 | 110.5 | 60.5 | 30 | 29 | 10 | 57 | 19.5 | 42.5 | 32.5 | 55 | 8.5 | 183 |
B340500.0002 | B340500.TG200198 | 530 | 500 | 20 | 14.5 | 110.5 | 60.5 | 30 | 29 | 10 | 57 | 19.5 | 42.5 | 32.5 | 55 | 8.5 | 226 |

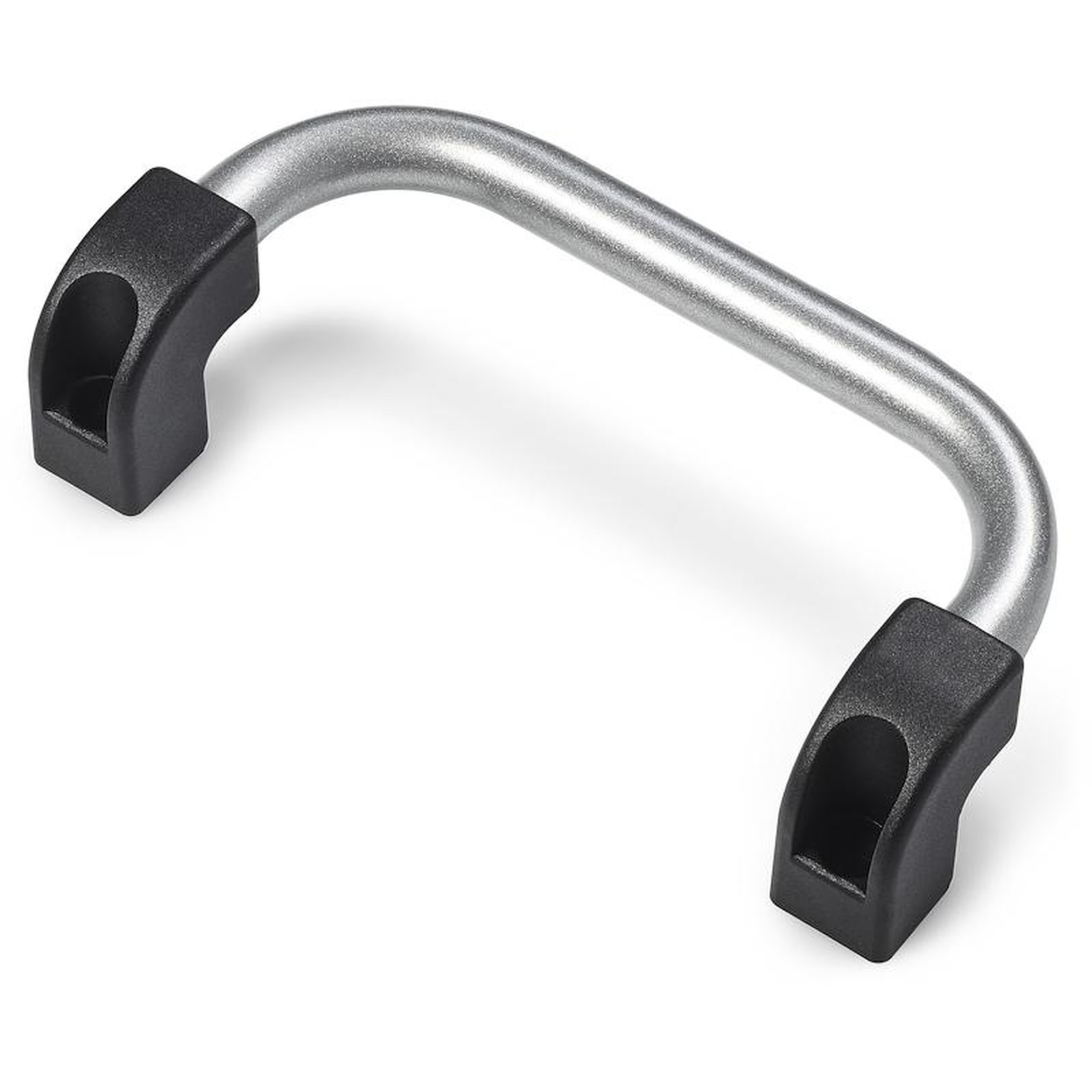

B340 - Versión pintada plata cód. 97
Código | art. | L | I ±1 | d | d2 | A | B | C | E | F | H | h | h1 | h2 | R | d1 | Peso (g) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
B340200.0001 | B340200.TG200197 | 230 | 200 | 20 | 14.5 | 110.5 | 60.5 | 30 | 29 | 10 | 57 | 19.5 | 42.5 | 32.5 | 55 | 8.5 | 158 |
B340300.0001 | B340300.TG200197 | 330 | 300 | 20 | 14.5 | 110.5 | 60.5 | 30 | 29 | 10 | 57 | 19.5 | 42.5 | 32.5 | 55 | 8.5 | 183 |
B340500.0001 | B340500.TG200197 | 530 | 500 | 20 | 14.5 | 110.5 | 60.5 | 30 | 29 | 10 | 57 | 19.5 | 42.5 | 32.5 | 55 | 8.5 | 226 |
