MANIJA “EUROMODEL” CON TORNILLO ROSCADO Y TAPÓN
02
B327
Maniglie piene
Materiales:
Poliamida reforzada.
Resistente a aceites y grasas.
Superficie:
Satinada.
Color:
Negro (RAL 9011).
Tapón estándar:
Tapón de poliamida gris (RAL 7035 cód. 13).
Colores alternativos del tapón:
Anaranjado (RAL 2004 cód. 02).
Azul (RAL 5015 cód. 07).
Amarillo (RAL 1021 cód. 10).
Rojo (RAL 3000 cód. 16).
Verde (RAL 6024 cód. 17).
Negro (RAL 9011 cód. 01).
Insertos:
Tornillo de cabeza hexagonal (DIN 933) de acero galvanizado.
Requerimientos especiales:
Bajo pedido, y por determinadas cantidades, colores según la tabla de la.

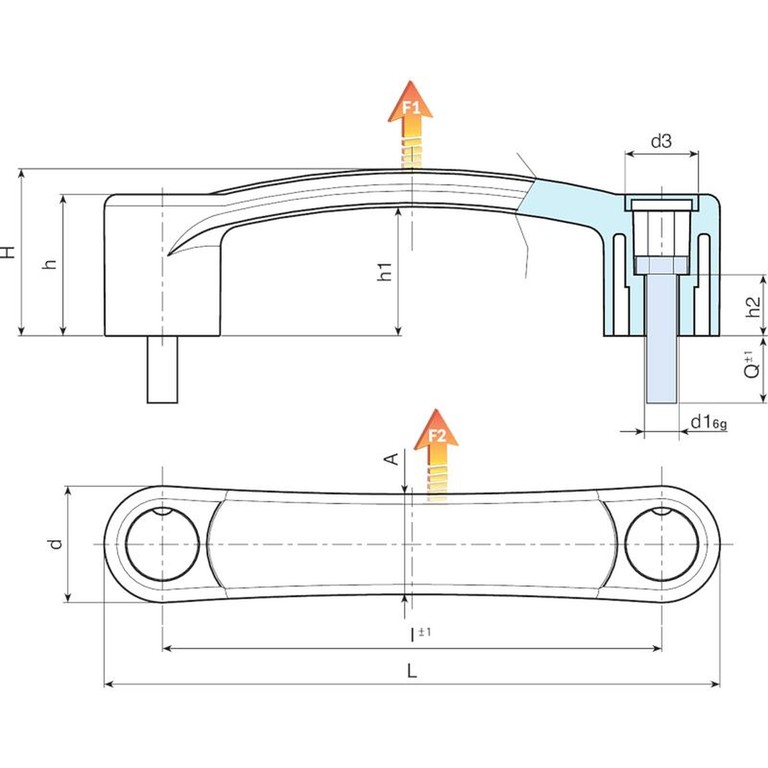

| Código | art. | L | I ±1 | H | h | h1 | h2 | A | d | d3 | Q | d16g | Peso (g) | F1 (N) | F2 (N) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B327117.0001 | B327117.TM05X150113 | 145 | 117 | 40 | 34,5 | 31,5 | 14,5 | 24 | 28 | 18 | 15,5 | M5 | 72 | 3400 | 2900 |
| B327117.0002 | B327117.TM06X150113 | 145 | 117 | 40 | 34,5 | 31,5 | 14,5 | 24 | 28 | 18 | 15,5 | M6 | 77 | 3400 | 2900 |
| B327117.0003 | B327117.TM08X150113 | 145 | 117 | 40 | 34,5 | 31,5 | 14,5 | 24 | 28 | 18 | 15,5 | M8 | 90 | 3400 | 2900 |
