PALANCA FIJA "EUROMODEL" CON CASQUILLO LISO

01

A151


Leve fisse

Materiales:

Tecnopolímero especial reforzado con fibra de vidrio de alta resistencia.

Resistente a aceites y grasas.

Superficie:

Satinada.

Color:

Negro (RAL 9011).

Tapón central:

Tapón central de poliamida gris (RAL 7035).

Insertos:

Casquillo con orificio liso pasante de acero galvanizado (tolerancia orificio H10).

Colores alternativos tapón:

Anaranjado (RAL 2004 cód. 02).

Azul (RAL 5015 cód. 07).

Amarillo (RAL 1021 cód. 10).

Rojo (RAL 3000 cód. 16).

Verde (RAL 6024 cód. 17).

Negro (RAL 9011 cód. 01).

Requerimientos especiales:

Bajo demanda, bolas y muelles de fijación (acero galvanizado).

Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar con el diámetro d1 deseado.

Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar de otro material.

Bajo pedido, y por determinadas cantidades, los insertos se pueden suministrar con un revestimiento diferente.

Bajo pedido, y por determinadas cantidades, colores según la tabla de la.

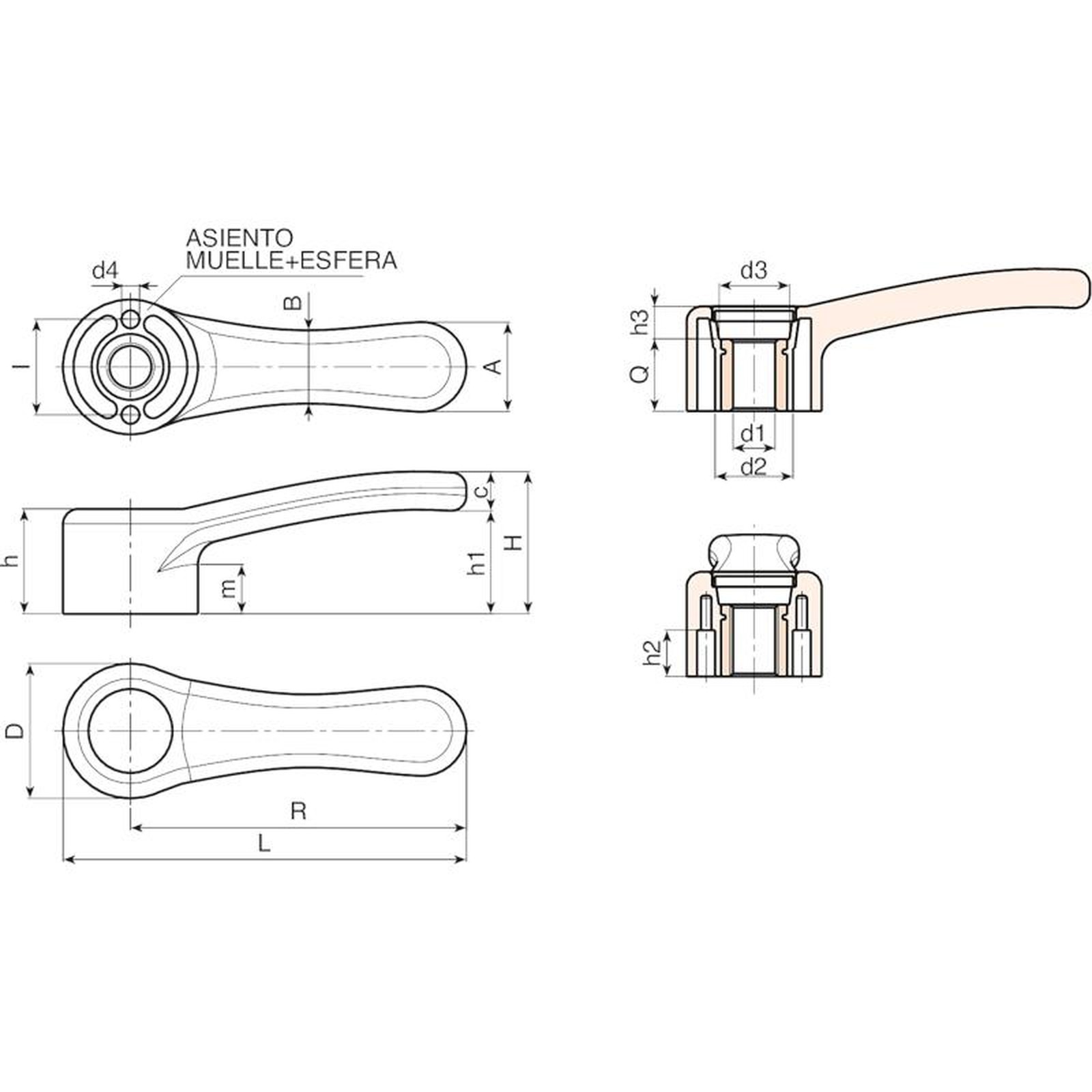

Ficha de datos
Código Art. L R D H h h1 h2 h3 m I A B c d2 d3 d4 dm d1 H10 Q Peso (g)
A151068.0001 A151068.TD0501 84.5 68 33 37 25 27 11.5 9 12 24 20 17 10 20 16 4 10 5 16 45
A151068.0009 A151068.TD1001 84.5 68 33 37 25 27 11.5 9 12 24 20 17 10 20 16 4 10 10 16 44
A151086.0001 A151086.TD0501 104 86 36 40 28 29 14 12 13 26 24 19 11 22 18 5 12 5 16 65
A151086.0003 A151086.TD0801 104 86 36 40 28 29 14 12 13 26 24 19 11 22 18 5 12 8 16 63
A151086.0006 A151086.TD1001 104 86 36 40 28 29 14 12 13 26 24 19 11 22 18 5 12 10 16 61
A151086.0008 A151086.TD1201 104 86 36 40 28 29 14 12 13 26 24 19 11 22 18 5 12 12 16 59
A151112.0001 A151112.TD0501 134.5 112 45 47 36 35 14.5 12 16 32 30 24 13 26 23.5 6 16 5 24 128
A151112.0005 A151112.TD1201 134.5 112 45 47 36 35 14.5 12 16 32 30 24 13 26 23.5 6 16 12 24 124
A151142.0001 A151142.TD0501 169.5 142 55 52 40 36 18 13 17.5 40 37 30 16 32 28 8 20 5 27 250
Atención: con un mínimo de 100 unidades, la medida d1 se puede producir con el diámetro requerido, con tolerancia H10.
Dm = Diámetro máximo obtenible de mecanización posterior (ampliación).
