SOLID STAR HANDWHEEL WITH FEMALE THREADED INSERT
F186
Volantini a croce
Description
Il volantino a croce pieno con inserto con foro filettato cieco è stato progettato per sostituire tutti i vecchi volantini o pomelli in bakelite pieni tipo DIN 6335. Il prodotto si presenta tutto “solido” ovvero senza cavità dove la sporcizia possa accumularsi. E’ presente solo un piccolo recesso nella sommità della corona, ma molto amplio e poco basso e quindi facilmente pulibile. Il design a croce offre uno spazio tra i lobi molto grande, è risulta molto ben impugnabile da una mano, anche indossando robusti guanti da lavoro. Questo pomolo a croce è usato anche dove serve una grande forza di serraggio. Tale linea di prodotti ben si adatta ad essere utilizzata su tutte quelle attrezzature o macchine che devono essere pulite o sanificate molto spesso. Utilizzato prevalentemente su macchine per panifici, macchine alimentari in genere, attrezzature ospedaliere, carrozzine per disabili, attrezzature medicali in genere, sistemi per l’aiuto dei disabili (sollevatori, bagno, montascale, ecc.). Ovviamente può essere semplicemente scelto per via della sua robustezza. Il volantino a croce F186 è fatto con materiali a base di poliammide rinforzata ad alta resistenza. Disponibile in diverse versioni e modelli (volantino a croce con inserto passante, volantino a croce con mozzo in acciaio, pomolo a croce con catenella di ritegno, manopola con sistema di sgancio rapido, ecc.).
Materials:
Reinforced polyamide.
Resistant to oils and greases.
Surface finish:
Satin.
Colour:
Black (RAL 9011).
Inserts:

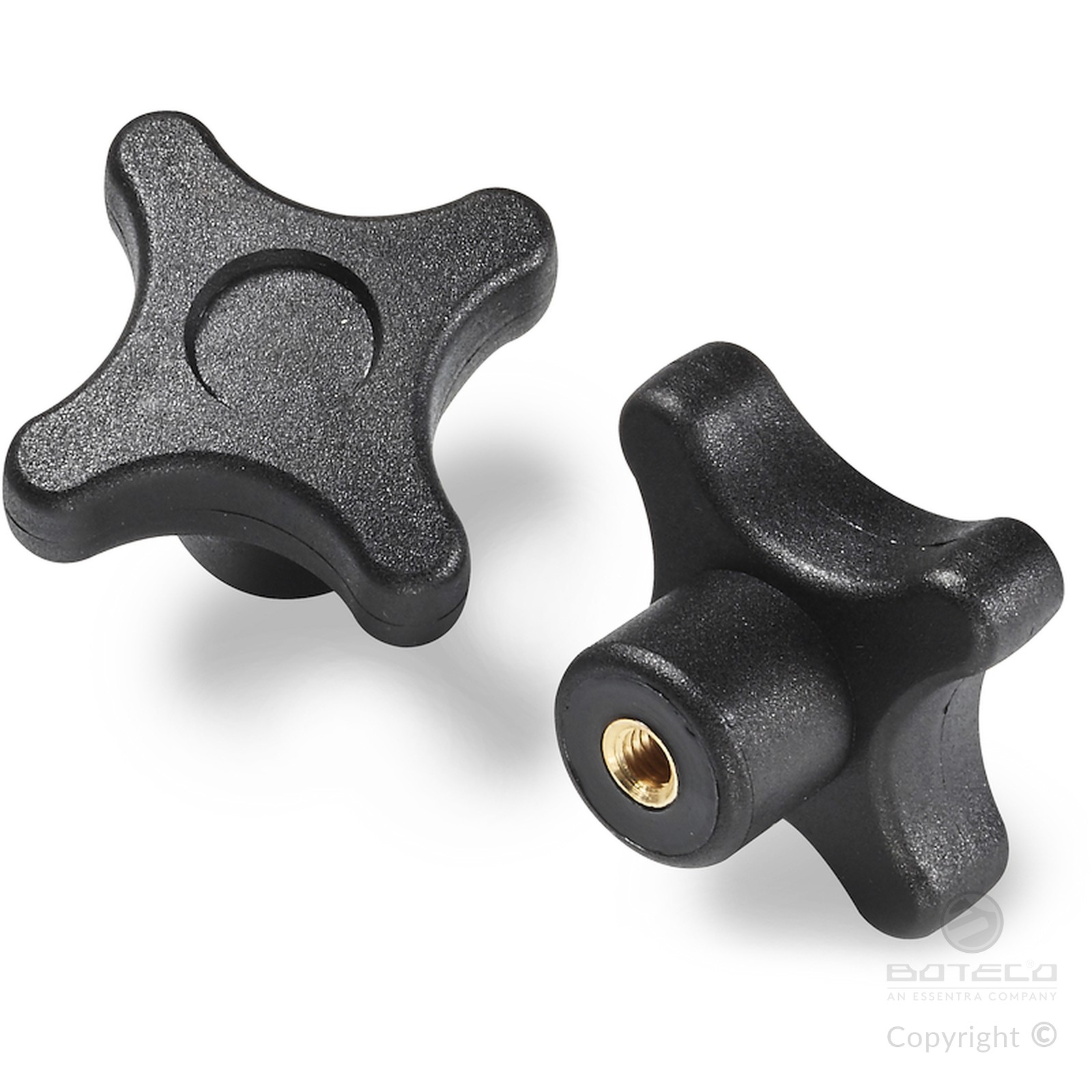

Version F186:
Brass insert with female threaded hole (thread tolerance 6H).

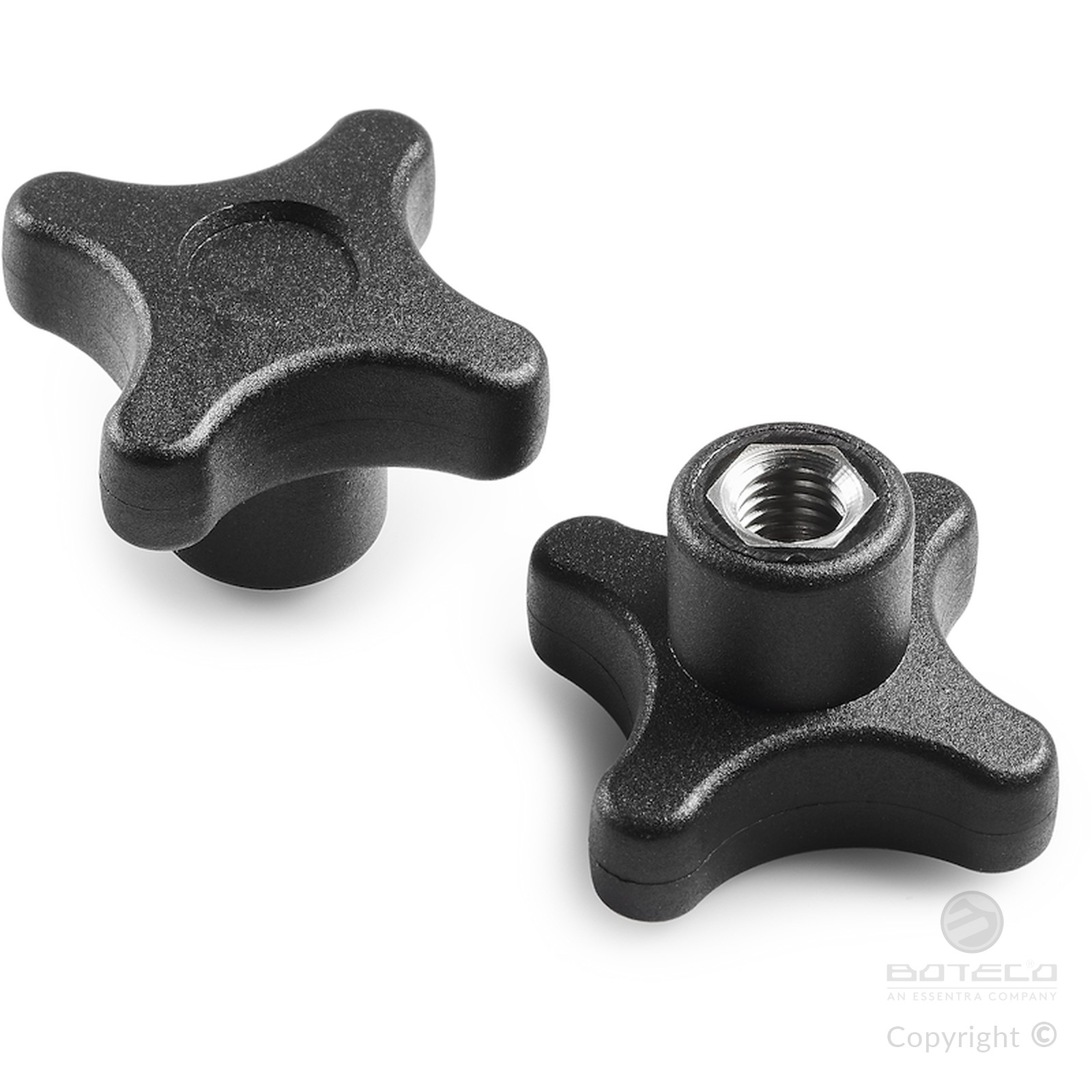

Version F186CIN:
Stainless steel insert with female threaded hole (Aisi 303) (thread tolerance 6H).
Special Requests:
Upon request and for special quantities inserts can be supplied in different materials.
Upon request and for special quantities available in the colours indicated in the chart (attention: reduced range).
Video:
Version F186: with brass insert.

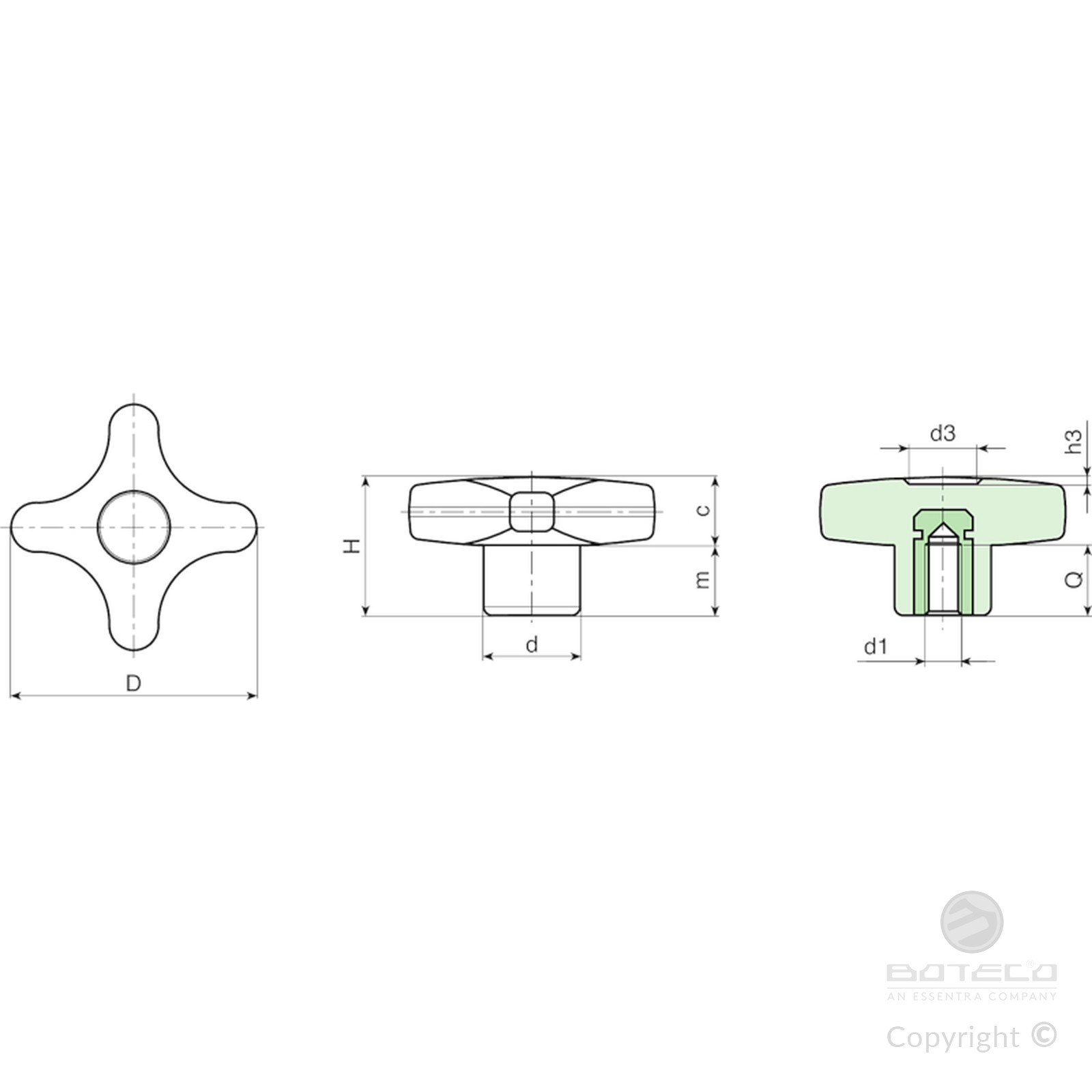

| Code | Art. | D | H | d | c | m | d3 | h3 | d1 6H | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F18632.0001 | F18632.TM0401 | 32 | 23 | 15 | 11 | 12 | 11 | 1.5 | M4 | 7 | 11 |
| F18632.0004 | F18632.TM0501 | 32 | 23 | 15 | 11 | 12 | 11 | 1.5 | M5 | 14 | 11.5 |
| F18632.0008 | F18632.TM0601 | 32 | 23 | 15 | 11 | 12 | 11 | 1.5 | M6 | 10 | 12 |
| F18632.0012 | F18632.TM0801 | 32 | 23 | 15 | 11 | 12 | 11 | 1.5 | M8 | 14 | 12.5 |
| F18632.0014 | F18632.TM1001 | 32 | 23 | 15 | 11 | 12 | 11 | 1.5 | M10 | 14 | 13 |
| F18640.0002 | F18640.TM0501 | 40 | 24.5 | 16 | 12 | 12.5 | 13 | 1.5 | M5 | 14 | 14 |
| F18640.0005 | F18640.TM0601 | 40 | 24.5 | 16 | 12 | 12.5 | 13 | 1.5 | M6 | 16 | 15 |
| F18640.0009 | F18640.TM0801 | 40 | 24.5 | 16 | 12 | 12.5 | 13 | 1.5 | M8 | 14 | 16 |
| F18640.0014 | F18640.TM1001 | 40 | 24.5 | 16 | 12 | 12.5 | 13 | 1.5 | M10 | 14 | 17 |
| F18650.0003 | F18650.TM0601 | 50 | 29 | 20 | 14 | 15 | 14 | 2 | M6 | 16 | 25 |
| F18650.0007 | F18650.TM0801 | 50 | 29 | 20 | 14 | 15 | 14 | 2 | M8 | 14 | 26 |
| F18650.0012 | F18650.TM1001 | 50 | 29 | 20 | 14 | 15 | 14 | 2 | M10 | 14 | 27 |
| F18650.0017 | F18650.TM1201 | 50 | 29 | 20 | 14 | 15 | 14 | 2 | M12 | 18 | 29 |
| F18660.0001 | F18660.TM0801 | 60 | 34 | 24 | 15.5 | 18.5 | 18 | 2 | M8 | 19 | 40 |
| F18660.0005 | F18660.TM1001 | 60 | 34 | 24 | 15.5 | 18.5 | 18 | 2 | M10 | 21 | 43 |
| F18660.0009 | F18660.TM1201 | 60 | 34 | 24 | 15.5 | 18.5 | 18 | 2 | M12 | 18 | 44 |
| F18660.0013 | F18660.TM1401 | 60 | 34 | 24 | 15.5 | 18.5 | 18 | 2 | M14 | 19 | 47 |
Version F186CIN: with stainless steel insert (Aisi 303).
| Code | Art. | D | H | d | c | m | d3 | h3 | d1 6H | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| F18632.0006 | F18632.TM0501CIN | 32 | 23 | 15 | 11 | 12 | 11 | 1.5 | M5 | 14 | 11.5 |
| F18632.0010 | F18632.TM0601CIN | 32 | 23 | 15 | 11 | 12 | 11 | 1.5 | M6 | 10 | 12 |
| F18632.0013 | F18632.TM0801CIN | 32 | 23 | 15 | 11 | 12 | 11 | 1.5 | M8 | 14 | 12.5 |
| F18640.0007 | F18640.TM0601CIN | 40 | 24.5 | 16 | 12 | 12.5 | 13 | 1.5 | M6 | 16 | 15 |
| F18640.0011 | F18640.TM0801CIN | 40 | 24.5 | 16 | 12 | 12.5 | 13 | 1.5 | M8 | 14 | 16 |
| F18640.0015 | F18640.TM1001CIN | 40 | 24.5 | 16 | 12 | 12.5 | 13 | 1.5 | M10 | 14 | 17 |
| F18650.0009 | F18650.TM0801CIN | 50 | 29 | 20 | 14 | 15 | 14 | 2 | M8 | 14 | 26 |
| F18650.0014 | F18650.TM1001CIN | 50 | 29 | 20 | 14 | 15 | 14 | 2 | M10 | 14 | 27 |
| F18650.0018 | F18650.TM1201CIN | 50 | 29 | 20 | 14 | 15 | 14 | 2 | M12 | 18 | 29 |
| F18660.0003 | F18660.TM0801CIN | 60 | 34 | 24 | 15.5 | 18.5 | 18 | 2 | M8 | 19 | 40 |
| F18660.0007 | F18660.TM1001CIN | 60 | 34 | 24 | 15.5 | 18.5 | 18 | 2 | M10 | 21 | 43 |
| F18660.0011 | F18660.TM1201CIN | 60 | 34 | 24 | 15.5 | 18.5 | 18 | 2 | M12 | 18 | 44 |
