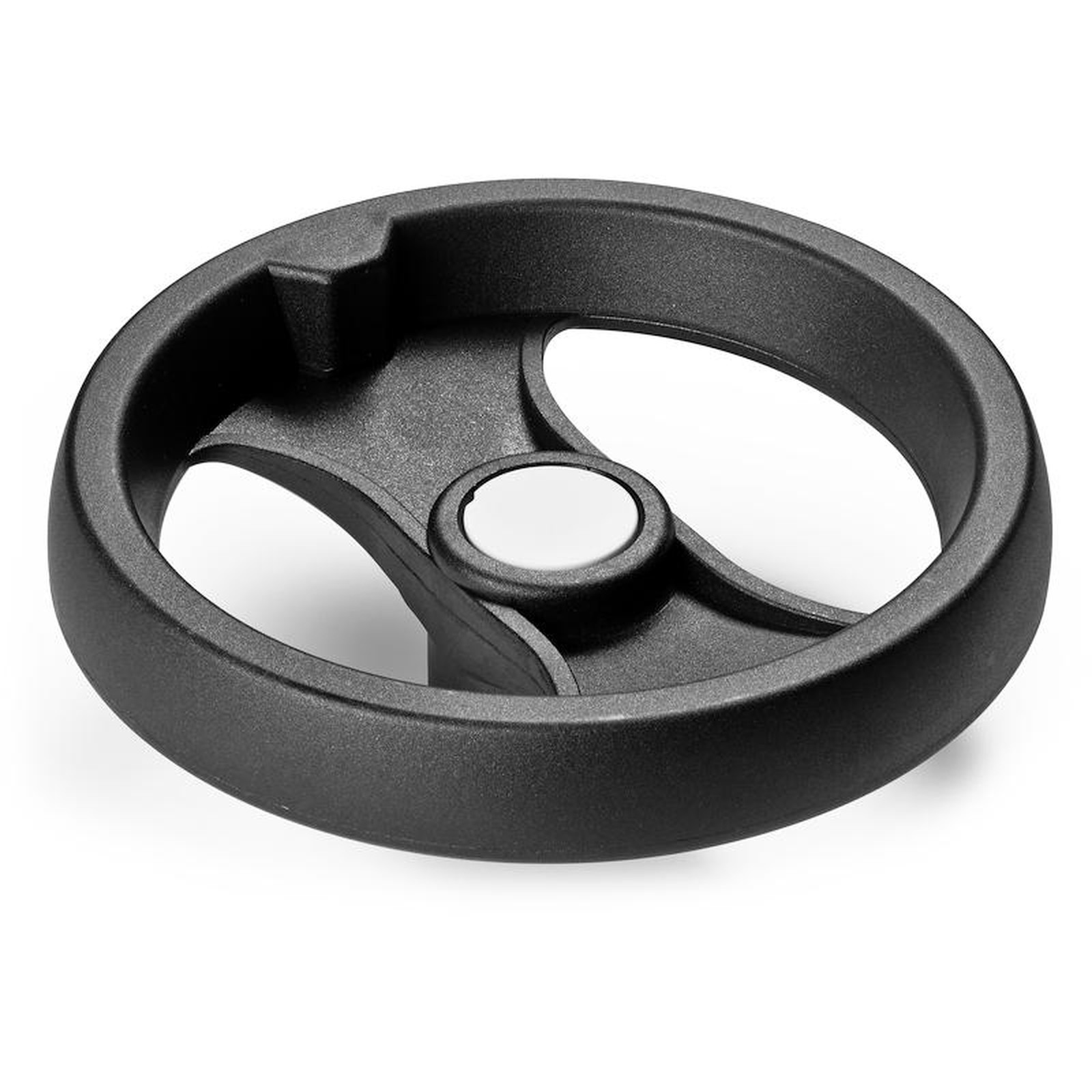

TWO-SPOKE CONTROL HANDWHEEL
D205
Volantini a razze
Description
La sua forma con due razze ed una comoda corona impugnabile, ben si adatta per la movimentazione di un asse di un macchinario, la chiusura di una morsa oppure per piccole o grandi regolazioni. Il foro dell’inserto ha un piccolo diametro pilota, ma BOTECO è in grado, anche su piccoli lotti , di personalizzare tale foro e adeguarlo alle esigenze del cliente. A chiusura di tale foro troviamo un comodo tappo asportabile, disponibile di diversi colori e facile da personalizzare mediante tampografia. Prodotto adatto per macchine utensili manuali, trapani, foratrici, macchine per imballaggio, seghe e seghetti, macchine per confezionamento, attrezzature alimentari. Il volantino di manovra a razze D205 è fatto con materiali a base di poliammide rinforzata con additivi stabilizzanti, per garantire una ottima planarità e circolarità. Questo modello è una versione base, ma può essere richiesto con diversi modelli di manici girevoli, pieghevoli, (volantino a razze con manico pieghevole, volantino a razze “EUROMODEL”, volantino a disco pieno, volantino pieno con manico ad incasso, volantino in metallo, ecc.)
Materials:
Reinforced and stabilized polyamide.
Resistant to oils and greases.
Surface finish:
Satin.
Colour:
Black (RAL 9011).
Central cap:
Grey polyamide (RAL 7035). 13).
Alternative cap colours:
Orange (RAL 2004 code 02).
Blue (RAL 5015 code 07).
Yellow (RAL 1021 code 10).
Red (RAL 3000 code 16).
Green (RAL 6024 code 17).
Black (RAL 9011 code 01).
Main insert:
Galvanised steel insert with smooth through bore (tolerance H10).
Hub:
Solid Hub.
(*) Lightweight hub.
Fixing method:
For fixing systems, or execution of keyways or square holes, please refer to the technical notes attached to the catalogue.
Special requests:
On request and with a minimum of 50 pieces, the inserts can be supplied with the hole d1 with H7 tolerance and black-oxide finish.
Upon request and for special quantities inserts can be supplied with custom hole diameter d1.
Upon request and for special quantities inserts can be supplied in different materials/with different coatings.
Upon request and for special quantities the spoke handwheels are available in the colours indicated in the chart (reduced range).

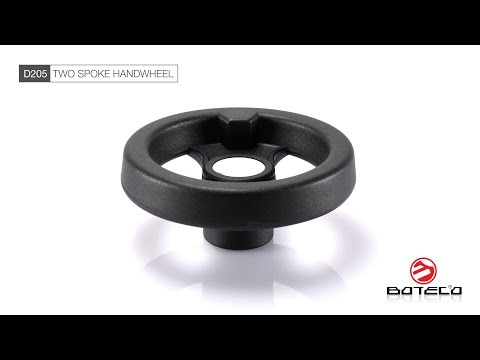

Video:

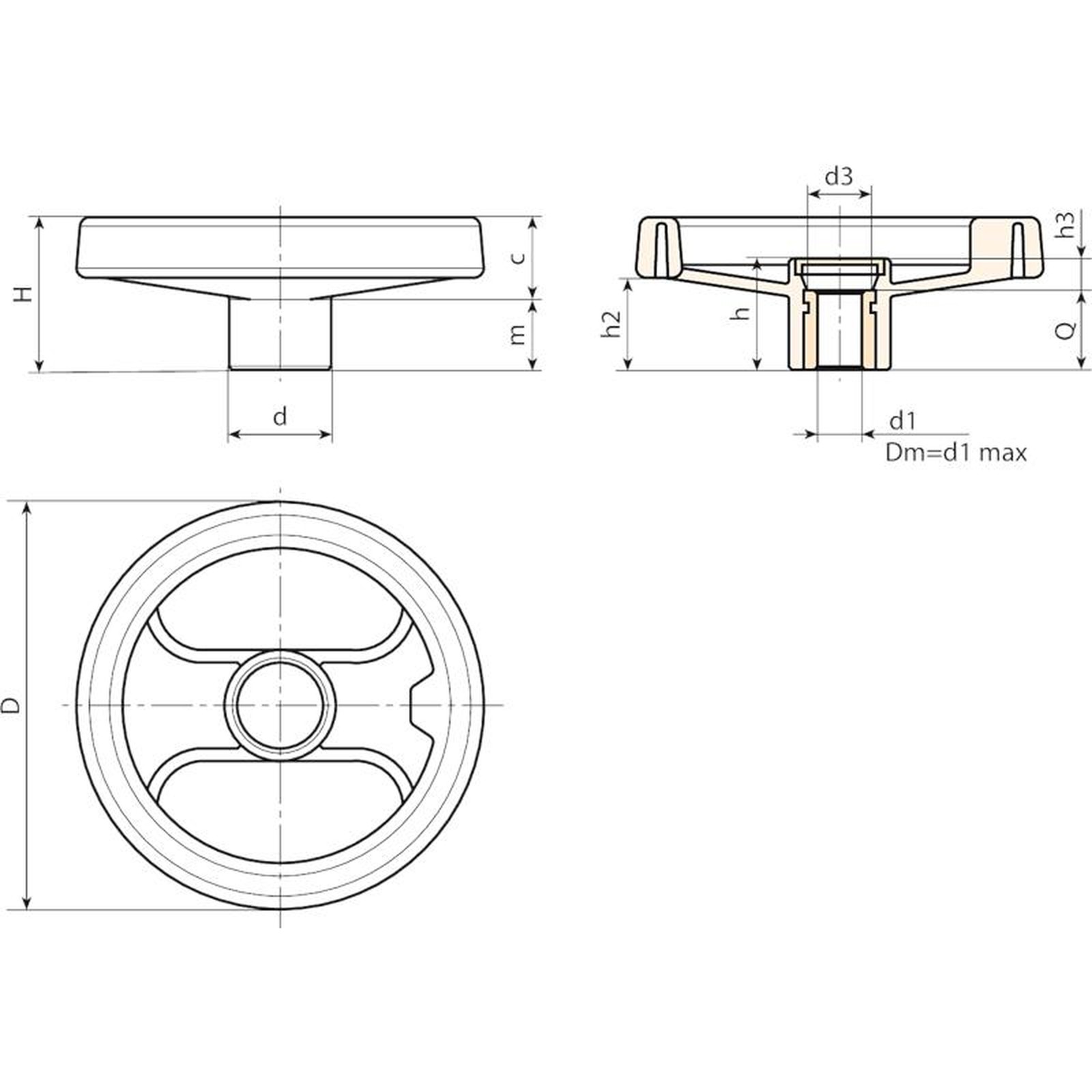

| Code | Art. | D | H | h | d | m | c | h2 | h3 | d3 | Dm | d1 H10 | Q | Weight (g) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D205080.0014 | D205080.TP0501P | 80 | 34 | 26 | 24,5 | 15,5 | 18,5 | 20 | 6 | 16,5 | 12 | 5 | 20 | 94 |
| D205100.0020 | D205100.TP0501P | 100 | 43 | 33 | 28,5 | 20,5 | 22,5 | 26,5 | 9 | 16,5 | 16 | 5 | 24 | 152 |
| D205130.0038 | D205130.TP0501P | 129 | 50 | 35,5 | 32 | 20 | 30 | 30 | 11,5 | 25,5 | 18 | 5 | 24 | 230 |
| D205130.0009 | D205130.TD1201P | 129 | 50 | 35,5 | 32 | 20 | 30 | 30 | 11,5 | 25,5 | 18 | 12 | 24 | 205 |
| D205160.0003 | D205160.TD0801P | 160 | 57,5 | 41 | 40 | 20 | 37,5 | 34 | 9 | 26 | 22 | 8 | 32 | 390 |
| D205160.0013 | D205160.TD1401P | 160 | 57,5 | 41 | 40 | 20 | 37,5 | 34 | 9 | 26 | 22 | 14 | 32 | 370 |
| D205160.0020 | D205160.TD1601P | 160 | 57,5 | 41 | 40 | 20 | 37,5 | 34 | 9 | 26 | 22 | 16 | 32 | 360 |
| D205200.0002 | D205200.TD0801P | 198 | 60,5 | 38,5 | 51 | 16,5 | 44 | 31,5 | 7,5 | 27 | 22 | 8 | 32 | 630 |
| D205200.0004 | D205200.TD1001P | 198 | 60,5 | 38,5 | 51 | 16,5 | 44 | 31,5 | 7,5 | 27 | 22 | 10 | 32 | 620 |
| D205200.0006 | D205200.TD1201P | 198 | 60,5 | 38,5 | 51 | 16,5 | 44 | 31,5 | 7,5 | 27 | 22 | 12 | 32 | 626 |
| D205200.0021 | D205200.TD2001P | 198 | 60,5 | 38,5 | 51 | 16,5 | 44 | 31,5 | 7,5 | 27 | 22 | 20 | 32 | 615 |
| D205250.0001 | D205250.TD0801P | 252 | 70 | 48 | 56 | 23 | 47 | 38,5 | 12 | 31,5 | 28 | 8 | 36 | 990 |
| D205250.0003 | D205250.TD1201P | 252 | 70 | 48 | 56 | 23 | 47 | 38,5 | 12 | 31,5 | 28 | 12 | 36 | 970 |
| D205350.0001 | D205350.TD0801P | 349 | 78 | 49 | 67 | 21 | 57 | 42 | 17 | 34 | 30 | (*) 8 | 32 | 1490 |
